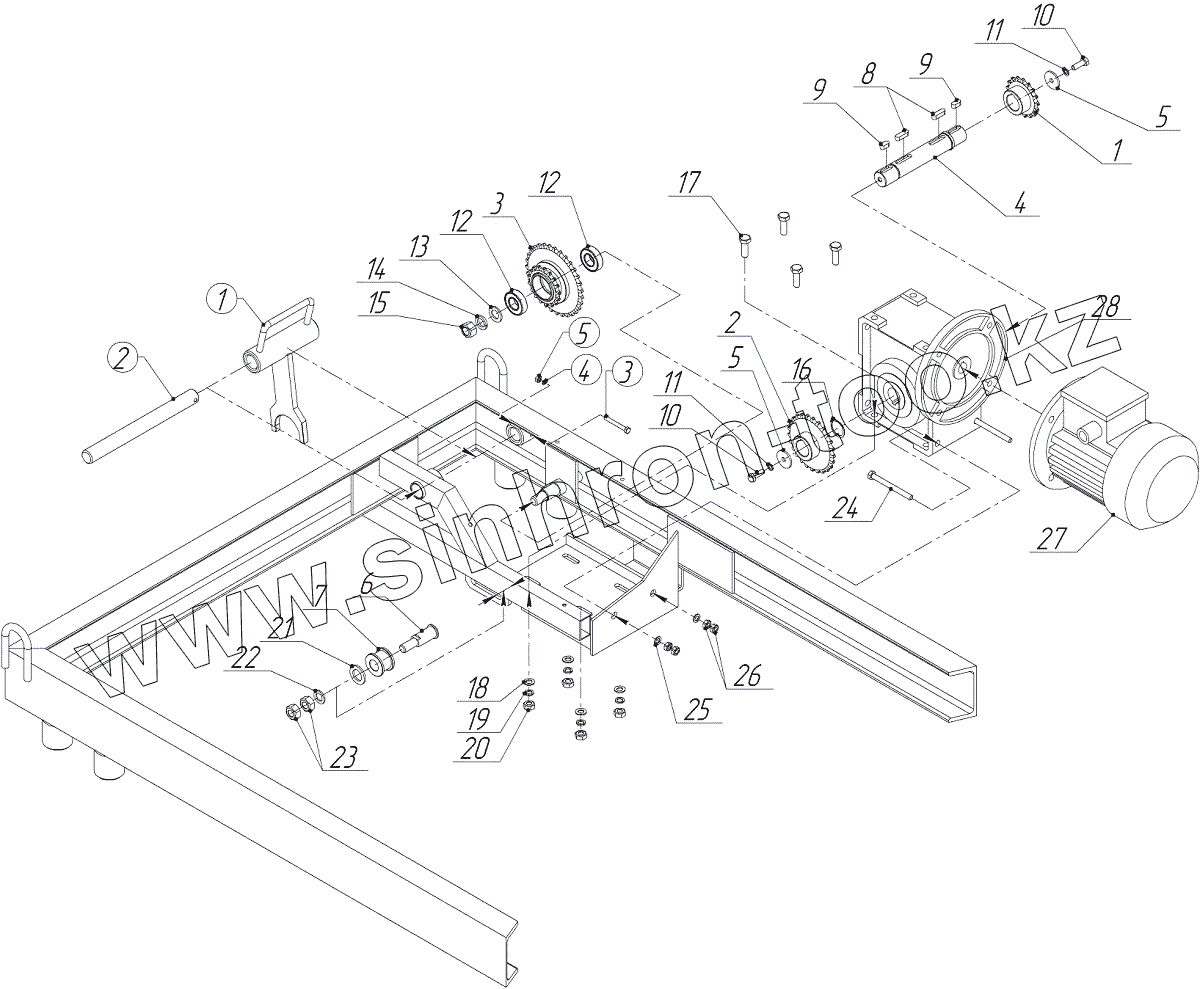

Каталог запасных частей к технике: Ремком ПС-20. Привод ИЯПБ.11.62.00.000
1
2
3
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЯПБ.11.62.10.000 | Звёздочка | |
| 2 | ИЯПБ.11.62.20.000 | Звёздочка | |
| 3 | ИЯПБ.11.62.30.000 | Блок звёздочек | |
| 4 | ИЯПБ.11.62.00.001 | Вал мотор-редуктора | |
| 5 | ИЯПБ.11.62.00.002 | Шайба | |
| 6 | ИЯПБ.11.62.00.003 | Ось натяжника | |
| 7 | ИЯПБ.11.62.00.004 | Ролик | |
| 8 | 2-8 х 7 х 27 | Шпонка | |
| 9 | 2-8 х 7 х 18 | Шпонка | |
| 10 | М8-8g x 25 | Болт | |
| 11 | 8Л 65Г | Шайба | |
| 12 | 180104 | Подшипник | |
| 13 | A 16.37 | Шайба | |
| 14 | 16 Л | Шайба | |
| 15 | М16-6H | Гайка | |
| 16 | B 28.65Г | Кольцо | |
| 17 | М10-6g x 32 | Болт | |
| 18 | A 10.37 | Шайба | |
| 19 | 10 Л | Шайба | |
| 20 | М10-6H | Гайка | |
| 21 | A 20.37 | Шайба | |
| 22 | A 14.37 | Шайба | |
| 23 | М14-6H | Гайка | |
| 24 | М8-8gx90 | Болт | |
| 25 | A 8 | Шайба | |
| 26 | М8-6H | Гайка | |
| 27 | АИР71В6У3 IM2081 | Электродвигатель | |
| 28 | MU 75 100/1A PAM19/200 B3 | Редуктор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
