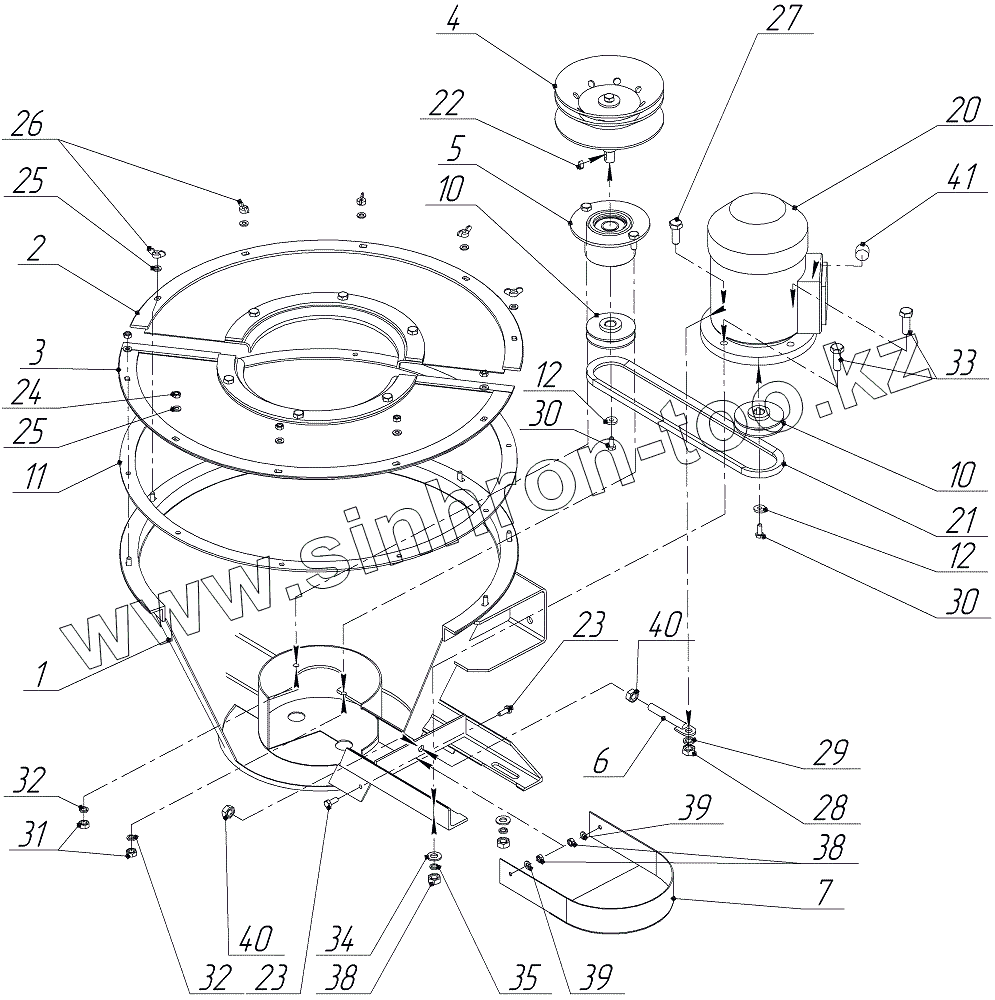

Каталог запасных частей к технике: Ремком ПС-20. Камера протравливания ИЯПБ 11.50.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
10
10
11
12
12
20
20
21
22
23
23
24
25
25
26
27
28
29
30
30
31
32
32
33
34
35
38
38
39
39
40
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 ИЯПБ 11.50.10.000 Корпус камеры протравливания
2 ИЯПБ 11.53.10.000 Полукрышка съемная
3 ИЯПБ 11.53.20.000 Полукрышка фиксированная
4 ИЯПБ 11.55.00.000 Форсунка
5 ИЯПБ.11.52.00.000 Опора
6 ИЯПБ 11.50.40.000 Натяжник
7 ИЯПБ 11.00.63.000 Кожух
10 ИЯПБ.11.50.00.002 Шкив
11 ИЯПБ 11.50.00.003 Прокладка
12 ИЯПБ.11.50.00.004 Шайба
20 АИР 63 А2 У3 IM2081 Э/дв-ль
20 ИЯПБ.11.50.00.020 Э/дв-ль
21 Z(0)-800 Ремень
22 5 х 5 х 12 Шпонка
23 М6-6g х 20 Болт
24 М6 - 6Н Гайка
25 6 Шайба
26 М6 Гайка
27 М10-6g х 28 Болт
28 М10 - 6Н Гайка
29 10 Шайба
30 М6-6g х 16 Болт
31 М8-6H Гайка
32 8 Л 65Г Шайба
33 М10-6g х 32 Болт
34 10 Шайба
35 10 Н 65Г Шайба
36 М10 - 6Н Гайка
38 М6 Гайка
39 6 Шайба
40 М10 - 6Н Гайка
41 РГ13,5КС Гильза
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
