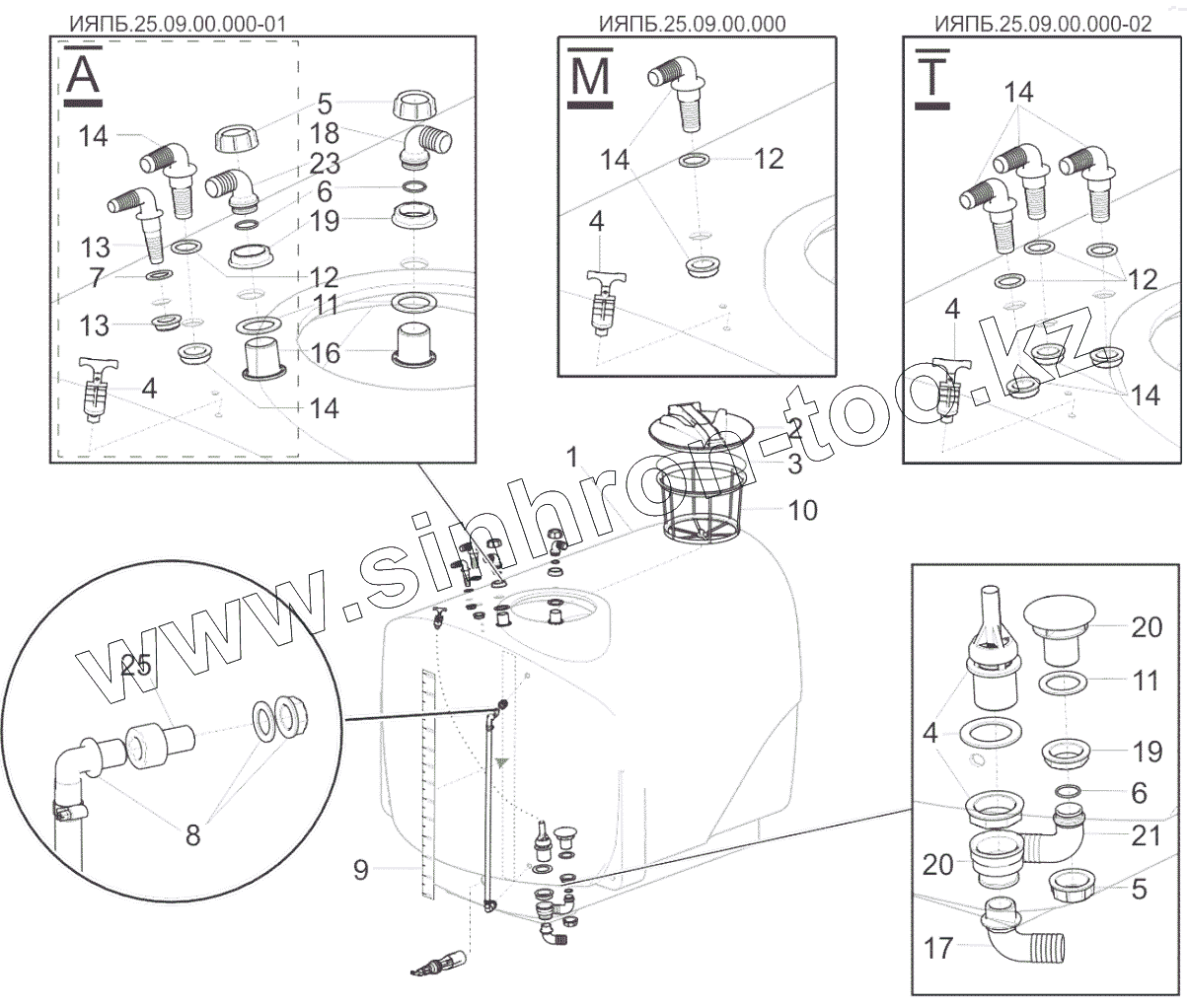

Каталог запасных частей к технике: Ремком ОП-2500. Бак ИЯПБ.25.09.00.000-02
1
2
3
4
4
4
4
5
5
6
6
7
8
9
10
11
11
12
12
12
13
13
14
14
14
14
14
16
17
18
19
19
20
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЯПБ 25.09.00.001-01 | Бак | |
| 1 | ИЯПБ 25.09.00.001-02 | Бак | |
| 1 | ИЯПБ 25.09.00.001 | Бак | |
| 2 | 356260 | Крышка бака | |
| 3 | 350460.020 | Кольцо уплотнительное | |
| 4 | 452107 | Антизагрязняющий клапан | |
| 5 | 2002060 | Гайка накидная | |
| 6 | G10061 | Кольцо | |
| 7 | G40015 | Кольцо плоское | |
| 8 | 509219 | Уровнемер | |
| 9 | ИЯПБ.25.09.00.хх | Шкала уровнемера | |
| 10 | 300130 | Фильтр корзинный | |
| 11 | G40006 | Кольцо плоское | |
| 12 | G40004 | Кольцо плоское | |
| 13 | 118319 | 90 фитинг | |
| 14 | 118426 | Проходник | |
| 15 | 2352075 | Ниппель уменьш. внутр. | |
| 16 | 220060 | Вход в ёмкость | |
| 17 | 1132540 | 90 фитинг резьбовой | |
| 18 | 116633 | 90 фитинг для накидной гайки | |
| 19 | 2052060 | Гайка фиксирующая | |
| 20 | 5042106 | Антиворонка | |
| 21 | 116640 | 90 фитинг для накидной гайки | |
| 22 | ИЯПБ 25.09.00.002 | Переходник | |
| 23 | 116630 | 90 фитинг для накидной гайки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
