Каталог запасных частей к технике: Ремком ОН-600-12. Штанга ИЯПБ 65.20.00.000
1
2
3
4
4
5
6
7
7
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
18
18
18
19
19
20
20
20
20
21
21
21
21
21
21
21
21
21
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
24
24
25
25
25
25
27
27
28
29
30
30
31
31
31
31
32
32
33
33

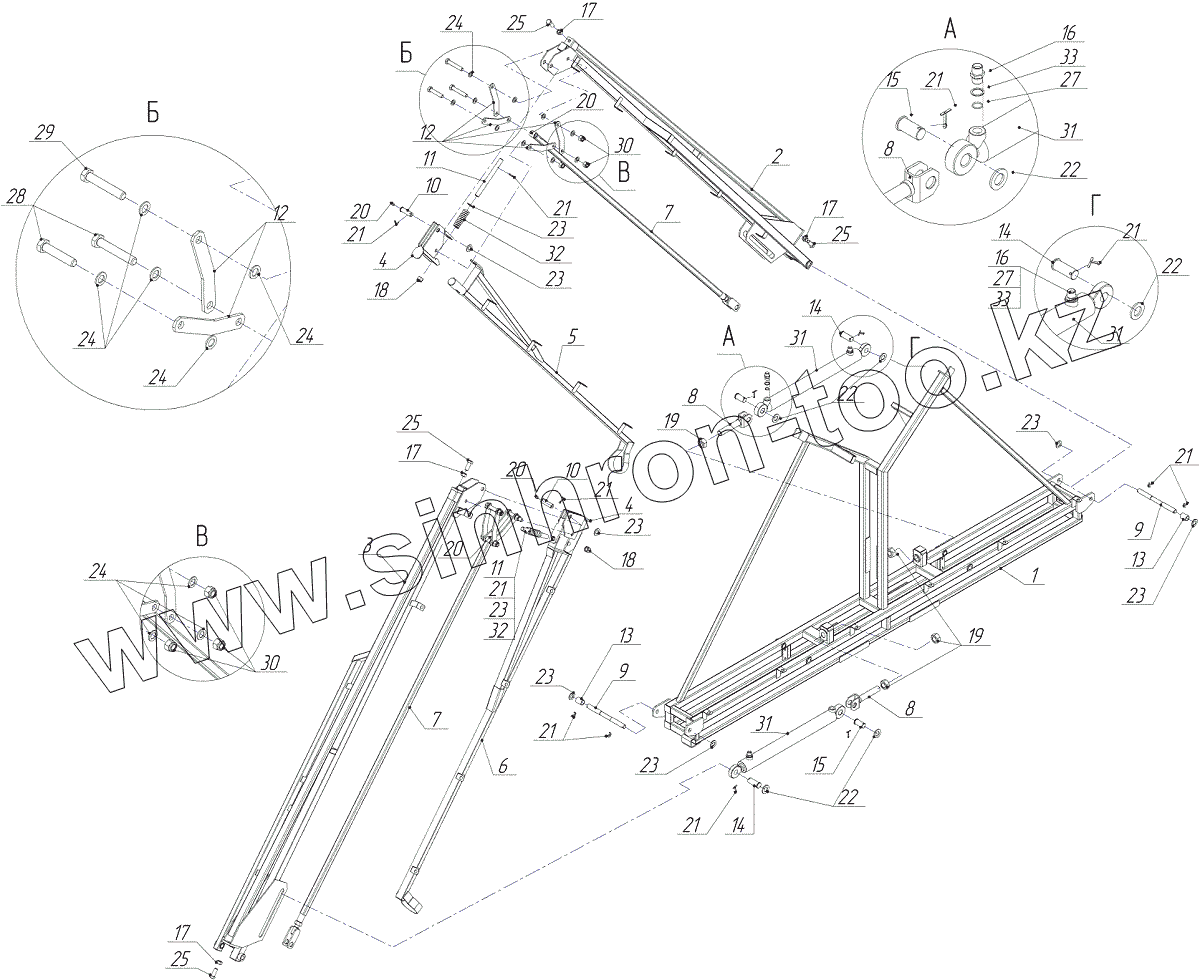

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЯПБ.65.20.10.000 | Секция центральная | |
| 2 | ИЯПБ.65.20.20.000 | Секция крайняя правая | |
| 3 | ИЯПБ.65.20.20.000-01 | Секция крайняя левая | |
| 4 | ИЯПБ.65.20.30.000 | Кронштейн поворота | |
| 5 | ИЯПБ.65.20.40.000 | Концевик правый | |
| 6 | ИЯПБ.65.20.40.000-01 | Концевик левый | |
| 7 | ИЯПБ.65.20.50.000 | Тяга | |
| 8 | ИЯПБ.65.20.60.000 | Винт | |
| 9 | ИЯПБ.65.20.00.001 | Палец | |
| 10 | ИЯПБ.65.20.00.002 | Палец | |
| 11 | ИЯПБ.65.20.00.003 | Ось | |
| 12 | ИЯПБ.65.20.00.004 | Рычаг | |
| 13 | ИЯПБ.65.20.00.005 | Втулка | |
| 14 | ИЯПБ.63.20.00.005 | Палец | |
| 15 | ИЯПБ.63.20.00.006 | Палец | |
| 16 | ИЯПБ.23.28.00.004-01 | Дроссель | |
| 18 | М16 | Гайка | |
| 19 | ISO 7040-M20-10 | Гайка | |
| 20 | М27 | Гайка | |
| 21 | М10х1 | Маслёнка | |
| 22 | 5 х 32 | Шплинт | |
| 23 | 24 | Шайба | |
| 24 | 20 | Шайба | |
| 25 | 16 | Шайба | |
| 26 | ИЯПБ.27.05.00.016 | Болт | |
| 27 | 017-020-19 | Кольцо | |
| 28 | М16-6g х 100 | Болт | |
| 29 | М16-6g х 80 | Болт | |
| 30 | ISO 7040-M16-10 | Гайка | |
| 31 | Ц50.25.500.01 | Гидроцилиндр | |
| 32 | ИЯПБ.27.05.00.010 | Пружина | |
| 33 | Ш20 DIN7603 | Шайба медная | |
| 34 | LGS, М8, Ф40, H 27, mun D | Виброопора | |
| 35 | РВД 10 L750 S24 – 00/90 | РВД |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
