Каталог запасных частей к технике: Ремком ОН-600-12. Опрыскиватель ОН 600-12 (2014)
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
16
17
17
17
18
18
19
20
21
22
22
23
23
23
24
25
26
26
27
28
29
30
31
33

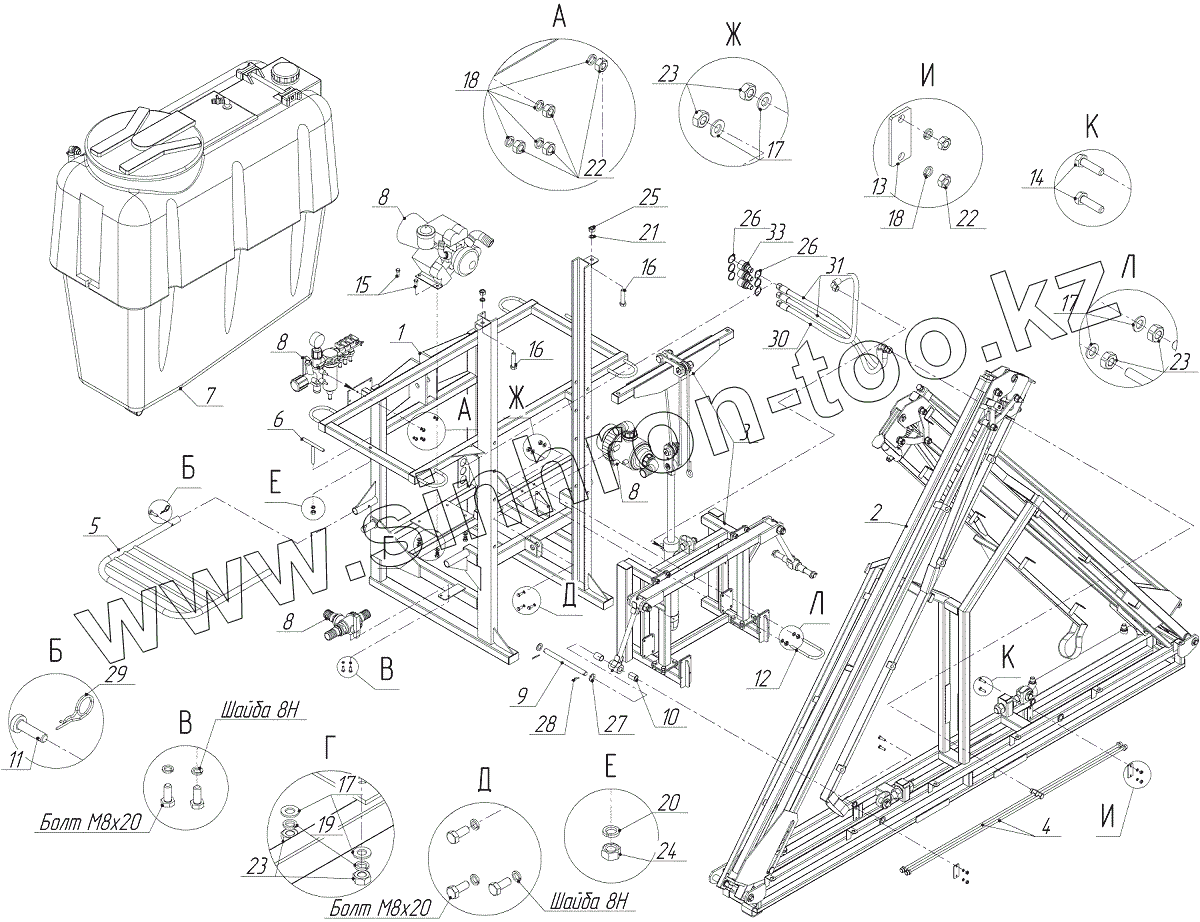

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИЯПБ 65.10.00.000 | Рама | |
| 2 | ИЯПБ 65.20.00.000 | Штанга | |
| 3 | ИЯПБ 65.40.00.000 | Механизм подъёма штанги | |
| 4 | ИЯПБ.65.50.00.000 | Трубопровод | |
| 5 | ИЯПБ 63.50.00.000 | Подножка | |
| 6 | ИЯПБ 63.60.00.000 | Крепление ёмкости | |
| 7 | ИЯПБ 63.70.00.000 | Ёмкость в сборе | |
| 8 | ИЯПБ 63.80.00.000 | Комплект технологического оборудования | |
| 9 | ИЯПБ 65.00.00.001 | Палец | |
| 10 | ИЯПБ 65.00.00.002 | Втулка | |
| 11 | ИЯПБ 63.00.00.001 | Палец подножки | |
| 12 | ИЯПБ 63.00.00.002 | Стремянка | |
| 13 | ИЯПБ 27.05.00.012 | Прижим трубок | |
| 14 | М8 х 30 | Болт | |
| 15 | М10 х 30 | Болт | |
| 16 | М16-6g х 70 | Болт | |
| 17 | 10 | Шайба | |
| 18 | 8 Н | Шайба | |
| 19 | 10 Н | Шайба | |
| 20 | 12 Н | Шайба | |
| 21 | 16 Н | Шайба | |
| 22 | М8 | Гайка | |
| 23 | М10 | Гайка | |
| 24 | М12 | Гайка | |
| 25 | М16 | Гайка | |
| 26 | D36 OP.3085/07 | Кольцо | |
| 27 | A 20.37 | Шайба | |
| 28 | 5 х 32 | Шплинт | |
| 29 | 3,2 | Шплинт пружинный | |
| 30 | 10 L1200 S24 – 00/90 | РВД | |
| 31 | 10 L1500 S24 – 00/90 | РВД | |
| 32 | 100168000-09-05 | Вал карданный | |
| 33 | 20х1,5 | Муфта | |
| 34 | Комплект ЗиП | Комплект ЗиП | |
| 35 | Табличка маркировочная | Табличка маркировочная | |
| 36 | 3,2х0,8 | Заклёпка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
