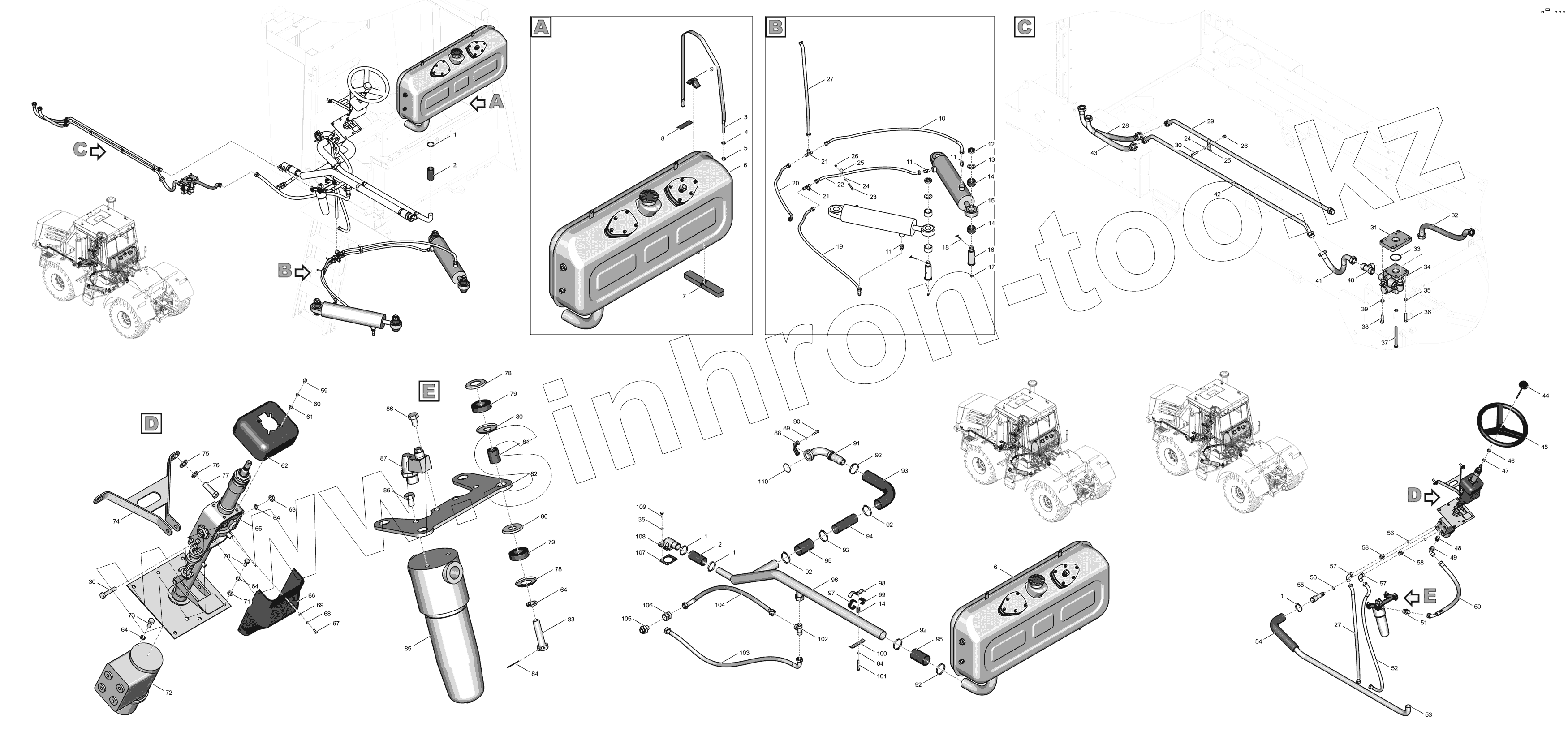

Каталог запасных частей к технике: ПТЗ К-744Р4 "Премиум". 744Р4-3400000 Гидросистема управления поворотом

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
3
4
5
6
6
7
8
9
10
11
11
11
12
13
14
14
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
26
27
27
28
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
58
59
60
61
62
63
64
64
64
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
78
79
79
80
80
81
82
83
84
85
86
86
87
88
89
90
91
92
92
92
92
92
92
93
94
95
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
Позиция на иллюстрации Заводской номер детали Название детали
1 NORMA40-60 Хомут стальной червячный
2 Рукав42х55-1,5 Рукав 42х55-1,5
3 2256010-3400200 Лента
4 Шайба12.01.019 Шайба 12.01.019
5 ГайкаМ12.6Н.8С.019 Гайка М12.6Н.8С.019
6 744Р-4614000-5 Гидробак
7 700А.46.00.035 Подушка
8 2256010-3400012 Прокладка
9 2256010-3400011 Опора
10 744Р-3400210 Рукав Ду12
11 XGE15M18ZLWDPz3 Штуцер
12 ГайкаМ36х3-6Н.8С.019 Гайка М36х3-6Н.8С.019
13 Шайба36.01.019 Шайба 36.01.019
14 744Р-3400094 Втулка
15 ЦГ125.50х400.11П Гидроцилиндр
16 744Р-3400095 Палец
17 Масленка1,301 Масленка 1,3 01
18 Шплинт6.3х71.019 Шплинт 6.3х71.019
19 2SN12,1050DKOL90-DKOL РВД армированный
20 2SN12,630DKOL45-DKOL РВД армированный
21 XTR15,18,15LHz3 Тройник
22 2SN12,800DKOL45-DKOL РВД армированный
23 БолтМ10-6gх80.56.019 Болт М10-6gх80.56.019
24 Шайба8.65Г.05 Шайба 8.65Г.05
25 700.3400019 Скоба
26 700А.3400029 Втулка
27 РВД2SN16,1070DKOL45-DKOL РВД армированный
28 РВД1SN20,525DKOL9-DKOL РВД армированный
29 744Р2-3400320-1 Труба
30 БолтМ8-6gх40.56.019 Болт М8-6gх40.56.019
31 744Р1-3400061 Проставка
32 4SH20,890DKOL45-DKOL90[180] РВД армированный
33 Кольцо056-062-36-1-3 Кольцо 056-062-36-1-3
34 744Р-3406000-1 Регулятор расхода
35 Шайба12.65Г.05 Шайба 12.65Г.05
36 БолтМ12-6gх45.88.35.019 Болт М12-6gх45.88.35.019
37 БолтМ12-6gх130.88.35.019 Болт М12-6gх130.88.35.019
38 ВинтМ12-6gх30.88.019 Винт М12-6gх30.88.019
39 Шайба12.01.019 Шайба 12.01.019
40 XELA22LHz3 Тройник
41 2SN20,375DKOL-DKOL РВД армированный
42 744Р2-3400330 Труба
43 1SN20,480DKOL9-DKOL РВД армированный
44 822-3401140-А1 Зажим
45 ПСС500.015 Колесо рулевое
46 ГайкаМ16.6Н.8С.019 Гайка М16.6Н.8С.019
47 Шайба16.65Г.05 Шайба 16.65Г.05
48 744Р1-3400054 Штуцер
49 XEWAD22Lz3 Угольник
50 744Р1-3400220-03 Рукав
51 XGE22R3,4ZLz3 Штуцер
52 2SN16,1180DKOL90-DKOL РВД армированный
53 744Р-3400048-1 Труба
54 Патрубок Угловой патрубок
55 744Р-3400056-4 Штуцер
56 Кольцо021-024-19-1-3 Кольцо 021-024-19-1-3
57 XEWAD18Lz3 Угольник
58 744Р1-3400055 Штуцер
59 ВинтВМ6-6gх12.48.019 Винт ВМ6-6gх12.48.019
60 Шайба6.65Г.05 Шайба 6.65Г.05
61 Шайба6.01.019 Шайба 6.01.019
62 744Р-3400093 Колпак
63 ГайкаМ10.6Н.8С.019 Гайка М10.6Н.8С.019
64 Шайба10.65Г.05 Шайба 10.65Г.05
65 744Р2-3401000 Колонка рулевая
66 744Р-3400101 Кожух
67 ВинтВМ5-6gх12.48.019 Винт ВМ5-6gх12.48.019
68 Шайба5.65Г.05 Шайба 5.65Г.05
69 Шайба5.01.019 Шайба 5.01.019
70 БолтМ8-6gх20.56.019 Болт М8-6gх20.56.019
71 Шайба8.01.019 Шайба 8.01.019
72 РМ-2000 Рулевой механизм
73 БолтМ10-6gх25.56.019 Болт М10-6gх25.56.019
74 744Р-3400150-2 Кронштейн
75 Шайба14.01.019 Шайба 14.01.019
76 Шайба14.65Г.05 Шайба 14.65Г.05
77 БолтМ14-6gх45.88.35.019 Болт М14-6gх45.88.35.019
78 700.13.00.027 Шайба
79 700.1300028 Кольцо
80 700.13.00.027-1 Шайба
81 700.1300029-1 Втулка
82 744Р1-3400024-4 Кронштейн
83 БолтМ10-6gх16.56.019 Болт М10-6gх16.56.019
84 ПроволокаКО-1 Проволока КО-1
85 HMM422C25XNR Фильтр
86 Болт3М12-6gх50.56.019 Болт 3М12-6gх50.56.019
87 ДатчикDE-500 Датчик электровизуальный
88 Полуфланец30062 Полуфланец 3006 2
89 Шайба1,2UNC Шайба 1, 2 UNC
90 Болт1,2х11,2UNC Болт 1, 2 х 11, 2 UNC
91 ФитингSFL-3-90°2 Угловой фитинг
92 NORMA50-90 Хомут стальной червячный
93 Патрубок50х50-135 мм90° Угловой патрубок
94 744Р-3400045-1 Труба
95 Рукав65х75,5-0,3 Рукав 65х75,5-0,3
96 744Р-3400010-5-01 Труба
97 744Р-3400006-01 Прокладка
98 700А.4600037 Скоба
99 744Р-3400006 Прокладка
100 2256010-3400062 Скоба
101 БолтМ10-6gх75.56.019 Болт М10-6gх75.56.019
102 XELAD22Lz3 Тройник
103 1SN20,1350DKOL90-CEL РВД армированный
104 2SN20,1040DKOL90-DKOL РВД армированный
105 XGRSV22lz3 Обратный клапан
106 GVD22lz3 Переходник
107 744Р1-3400095 Прокладка
108 744Р1-3400094 Патрубок
109 БолтМ12-6gх30.56.019 Болт М12-6gх30.56.019
110 CF0-Ring50 2 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
