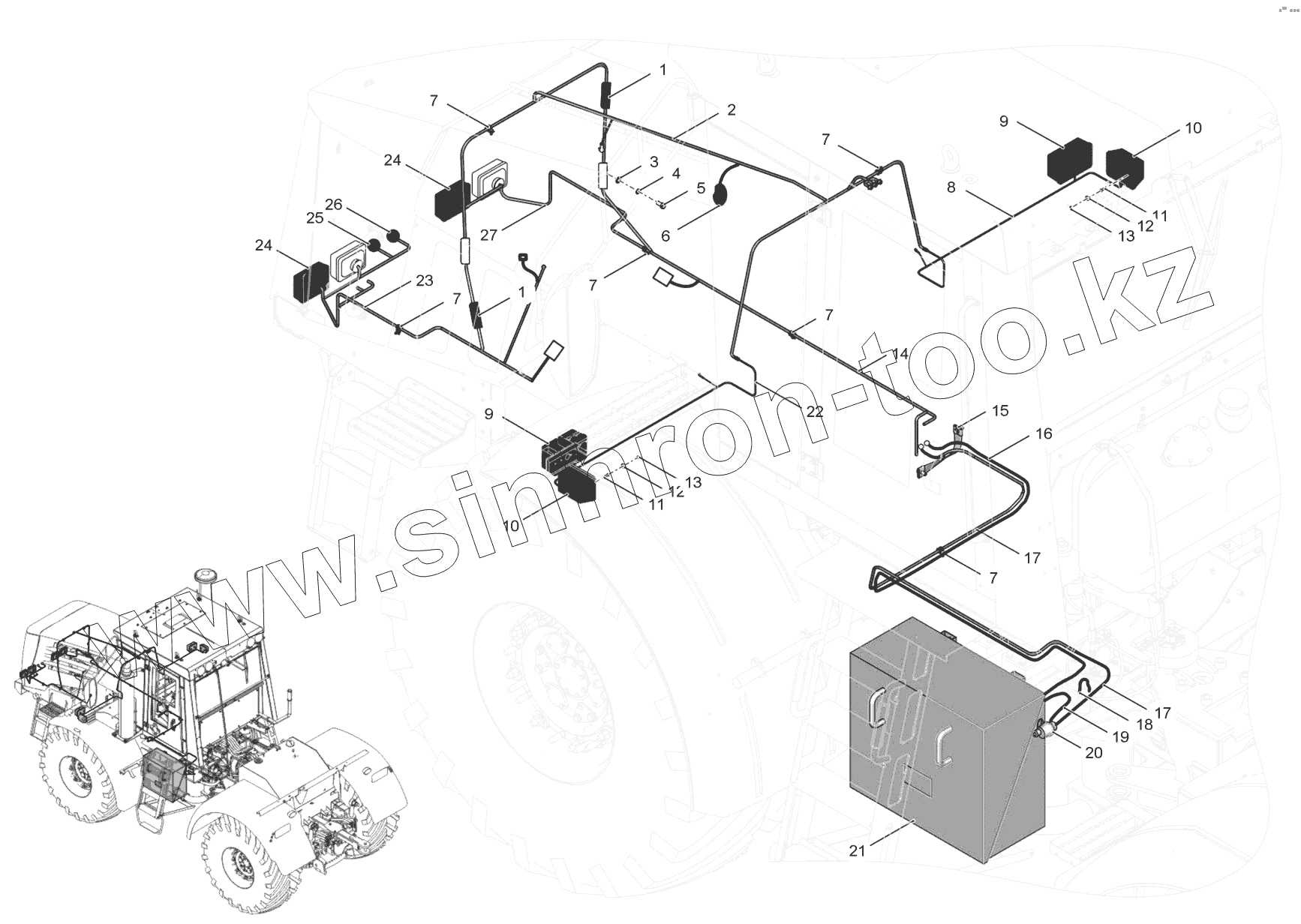

Каталог запасных частей к технике: ПТЗ К-744Р3 "Премиум". 744Р2-3798000-5 Электрооборудование передней полурамы
1
1
2
3
4
5
6
7
7
7
7
7
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-3795140 | Панель соединительная | |
| 2 | 744Р2-3798070-5 | Жгут проводов генераторный | |
| 3 | ШайбаА5.01.019 | Шайба А5.01.019 | |
| 4 | Шайба5.65Г.05 | Шайба 5.65Г.05 | |
| 5 | ВинтВМ5-6gх20.48.019 | Винт ВМ5-6gх20.48.019 | |
| 6 | ПД308А-У-ХА | Лампа подкапотная | |
| 7 | Хомут | Хомут | |
| 8 | 744Р1-3798150-01 | Электрооборудование переднего крыла | |
| 9 | 3723.37212-01 | Фонарь передний | |
| 10 | 641.3726-01 | Повторитель боковой указателя поворотов | |
| 11 | ВинтМ6х30.88.019 | Винт М6х30.88.019 | |
| 12 | Шайба6.01.019 | Шайба 6.01.019 | |
| 13 | ГайкаМ6х6Н.10.019 | Гайка М6х6Н.10.019 | |
| 14 | 744Р2-3798140 | Жгут зарядки АКБ | |
| 15 | 744Р2-3798050 | Провод массы стартера | |
| 16 | 744Р2-3798140-1 | Провод - силовой | |
| 17 | 744Р-3798110-1 | Провод 1 | |
| 18 | 744Р2-3798160-1 | Провод 9.1 | |
| 19 | 744Р2-3798170-1 | Провод 9 | |
| 20 | 1420.3737 | Выключатель | |
| 21 | 744Р-3749000-2 | Контейнер | |
| 22 | 744Р1-3798150 | Электрооборудование переднего крыла | |
| 23 | 744-3724270 | Жгут проводов левых фар и сигналов | |
| 24 | 1АВ006213-001 | Фара транспортная | |
| 25 | С313 | Сигнал звуковой безрупорный | |
| 26 | С314 | Сигнал звуковой | |
| 27 | 744-3724280 | Жгут проводов правых фар |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
