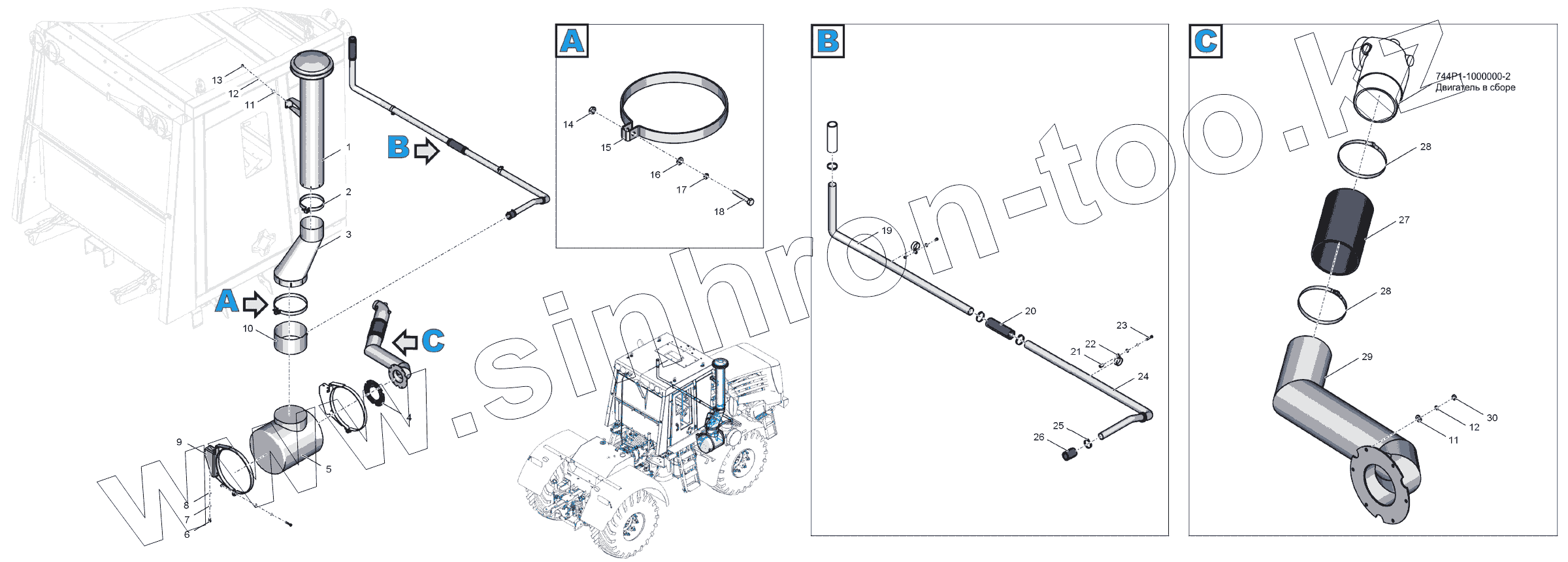

Каталог запасных частей к технике: ПТЗ К-744Р2 "Стандарт". 744Р3-1900000-2 Система очистки воздуха
744Р1-1000000-2
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 744Р1-1000000-2 | 744Р1-1000000-2 | Двигатель в сборе | |
| 1 | Э744Р1-1900610 | Труба воздухозаборная | |
| 2 | 744Р1-1900035 | Хомут | |
| 3 | 744Р1-1900110 | Переходник | |
| 4 | 744Р-1900125 | Прокладка | |
| 5 | 2002-05-41 | Воздухоочиститель | |
| 6 | БолтМ12-6gх25.56.019 | Болт М12-6gх25.56.019 | |
| 7 | Шайба12.65Г.05 | Шайба 12.65Г.05 | |
| 8 | Шайба13/01.019 | Шайба 13/01.019 | |
| 9 | 744Р1-1900100 | Хомут | |
| 10 | 2504-05-51 | Воздухоочиститель циклонный | |
| 11 | Шайба8,4/01.019 | Шайба 8,4/01.019 | |
| 12 | Шайба8.65Г.05 | Шайба 8.65Г.05 | |
| 13 | БолтМ8-6gх20.56.019 | Болт М8-6gх20.56.019 | |
| 14 | ГайкаМ10-6Н-8С.019 | Гайка М10-6Н-8С.019 | |
| 15 | 744Р1-1900036 | Хомут | |
| 16 | Шайба10,5/01.019 | Шайба 10,5/01.019 | |
| 17 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 18 | БолтМ10-6gх60.56.019 | Болт М10-6gх60.56.019 | |
| 19 | 744Р1-1900018 | Труба | |
| 20 | Рукав50х61,5-1,6 | Рукав 50х61,5-1,6 | |
| 21 | 744Р2-1900472 | Втулка | |
| 22 | 744-1900005 | Хомут | |
| 23 | БолтМ8-6gх50.56.019 | Болт М8-6gх50.56.019 | |
| 24 | 744Р1-1900120 | Труба | |
| 25 | TORROS50-70/12 | Хомут | |
| 26 | Рукав42х55-1,5 | Рукав 42х55-1,5 | |
| 27 | Рукав125х605 | Рукав 125х605 | |
| 28 | TORROS140-160/12 | Хомут | |
| 29 | 744Р3-1900060 | Труба | |
| 30 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
