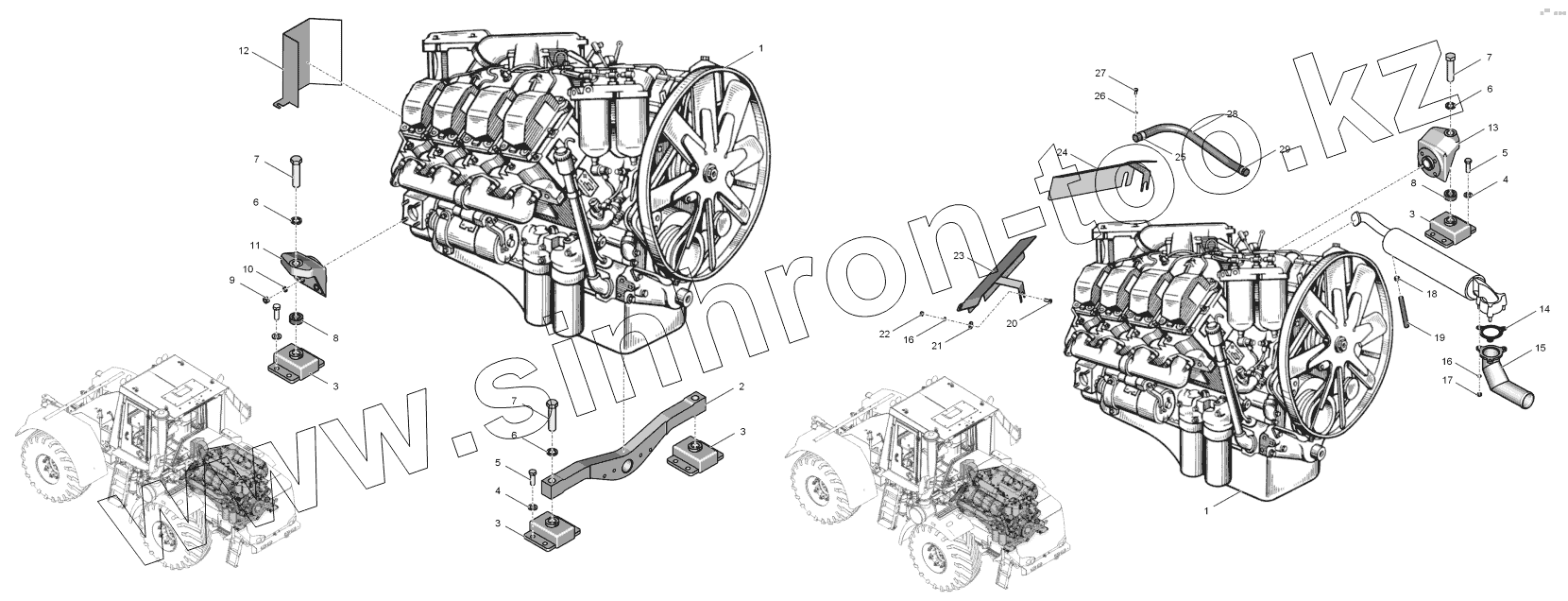

Каталог запасных частей к технике: ПТЗ К-744Р2 "Стандарт". 744Р2-1000000-1 Двигатель в сборе
1
1
2
3
3
3
3
4
4
5
5
6
6
6
7
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8481.10 | Двигатель | |
| 2 | 2256010-1000015-3 | Траверса | |
| 3 | АКСС-400М | Амортизатор | |
| 4 | DIN6916 | Шайба 17 | |
| 5 | БолтМ16-6gх40.88.35.016 | Болт М16-6gх40.88.35.016 | |
| 6 | Шайба27.65Г.05 | Шайба 27.65Г.05 | |
| 7 | БолтМ27-6gх110.88.45Х.019 | Болт М27-6gх110.88.45Х.019 | |
| 8 | 701.00.10.011 | Проставка | |
| 9 | ГайкаМ14х1,5-6Н.8С.019 | Гайка М14х1,5-6Н.8С.019 | |
| 10 | Шайба14.65Г.05 | Шайба 14.65Г.05 | |
| 11 | 701.10.00.074 | Кронштейн правый | |
| 12 | 744Р2-1000033 | Защита | |
| 13 | 701.10.00.016-1 | Кронштейн левый | |
| 14 | 2256010-1000017-1 | Прокладка | |
| 15 | 744Р2-1000020 | Патрубок | |
| 16 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 17 | ГайкаМ10х1.25-6Н.8С.019 | Гайка М10х1.25-6Н.8С.019 | |
| 18 | TORROS20-32/9 | Хомут | |
| 19 | Рукав16х25-1,6 | Рукав 16х25-1,6 | |
| 20 | БолтМ10-6gх25.56.019 | Болт М10-6gх25.56.019 | |
| 21 | Шайба10,5/01.019 | Шайба 10,5/01.019 | |
| 22 | ГайкаМ10-6Н.8С.019 | Гайка М10-6Н.8С.019 | |
| 23 | 744Р2-1000040 | Защита | |
| 24 | 744Р2-1000030 | Защита | |
| 25 | RSGU1.40/20.8/4 | Хомут обрезиненный | |
| 26 | Шайба8.65Г.05 | Шайба 8.65Г.05 | |
| 27 | БолтМ8-6gх20.56.019 | Болт М8-6gх20.56.019 | |
| 28 | Рукав32х43-1,6 | Рукав 32х43-1,6 | |
| 29 | TORROS35-50/9 | Хомут TORRO S 35-50/9 |
