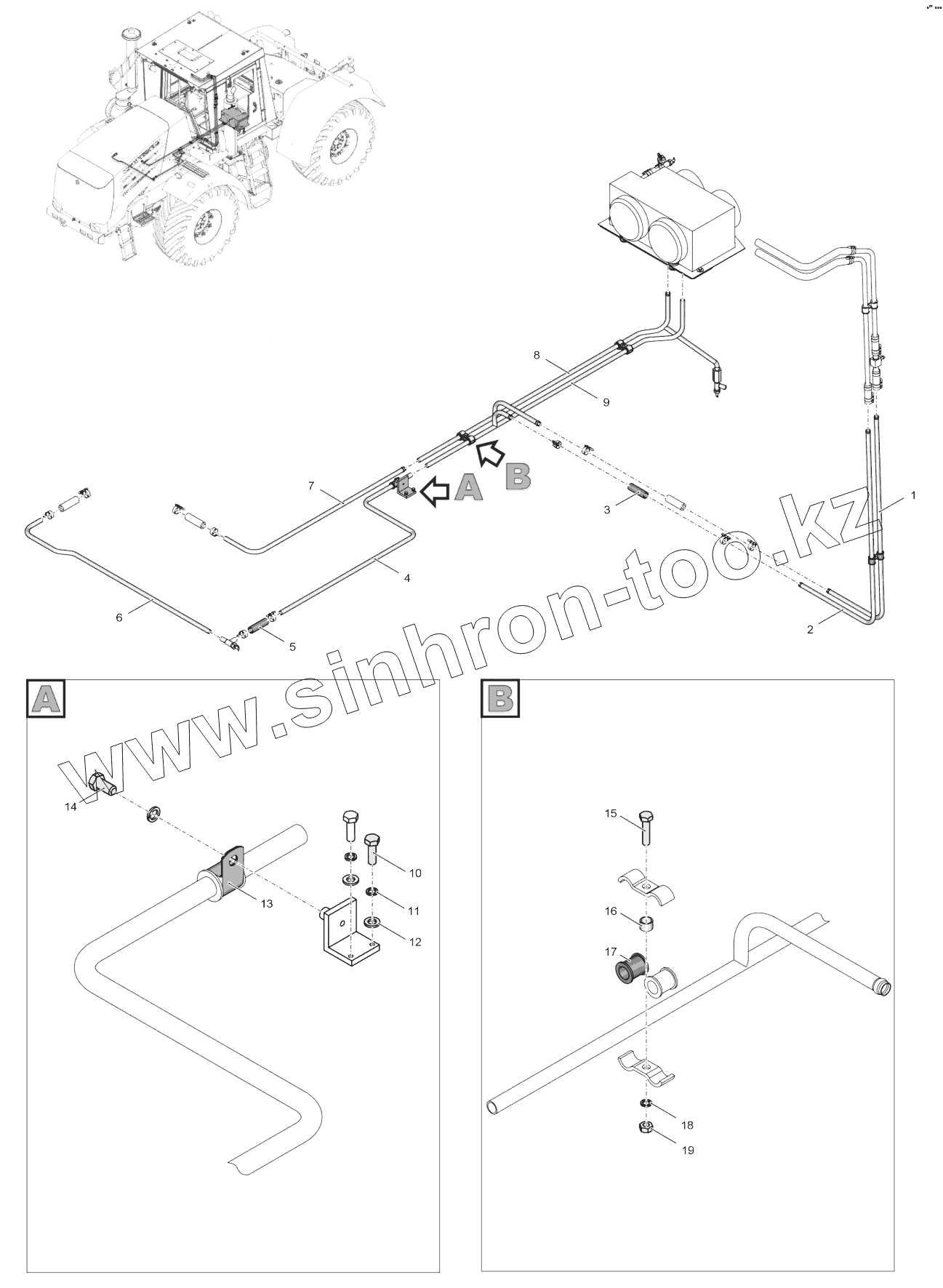

Каталог запасных частей к технике: ПТЗ К-744Р2 "Премиум". 744Р2-8110000-3 Система отопления кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 744Р-8110011 Труба
2 744Р-8110011-07 Труба
3 701.81.00.014-1 Трубка
4 744Р2-8100304 Труба
5 12-25/9С7-W1 Хомут для рукавов
6 744Р2-8100302 Труба
7 744Р2-8100301 Труба
8 744Р2-8100420 Труба
9 744Р-8110010 Труба
10 БолтМ6-6gх20.56.019 Болт М6-6gх20.56.019
11 Шайба6.65Г.05 Шайба 6.65Г.05
12 ШайбаА6.01.019 Шайба А6.01.019
13 Скоба22.22.9,0 Скоба 22.22.9,0
14 БолтМ8-6gх16.56.019 Болт М8-6gx16.56.019
15 БолтМ8-6gх35.56.019 Болт М8-6gх35.56.019
16 700А.34.00.029 Втулка
17 700А.11.00.057-02 Втулка
18 Шайба8.65Г.05 Шайба 8.65Г.05
19 ГайкаМ8-6Н.8С.019 Гайка М8-6Н.8С.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
