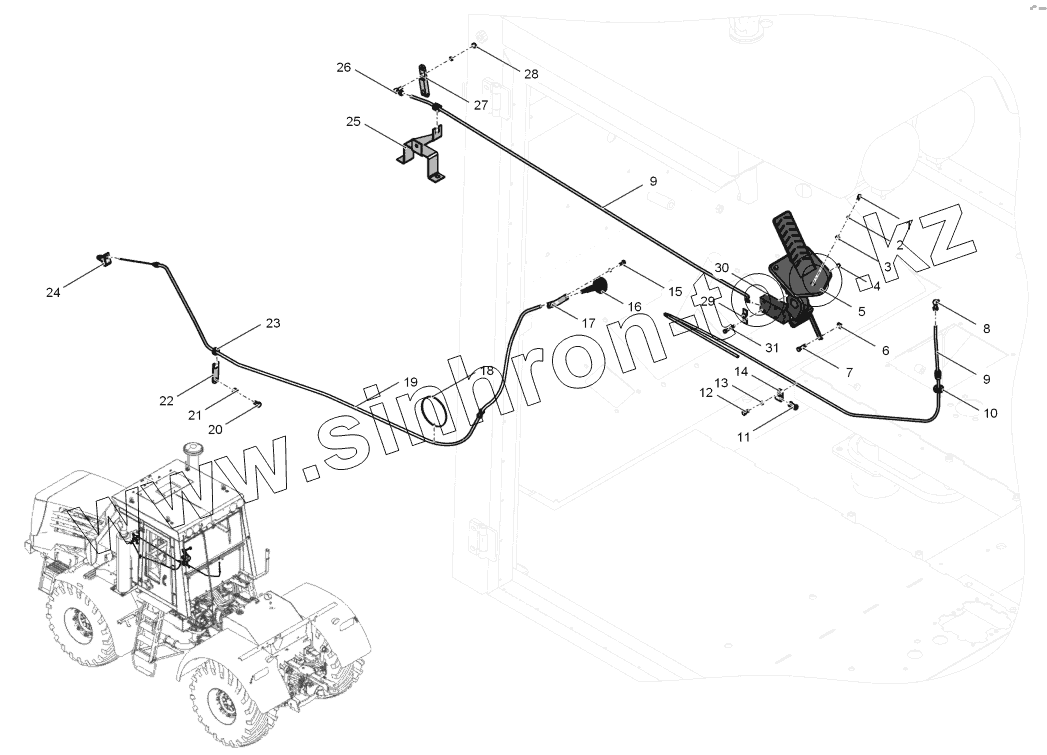

Каталог запасных частей к технике: ПТЗ К-744Р2 "Премиум". 744Р2-1108000-1 Управление подачей топлива

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 БолтМ6-6gх20.56.019 Болт М6-6gх20.56.019
2 Шайба6.65Г.05 Шайба 6.65Г.05
3 Шайба6.01.019 Шайба 6.01.019
4 Гайка Гайка
5 208993 Педаль управления подачей топлива
6 Планка Планка
7 Ось Ось
8 203232 Угловой шарнир сферический М6хМ6
9 20843202300 Трос управления подачей топлива
10 700.11.00.035-1 Кольцо уплотнительное
11 700А.11.00.057 Втулка
12 БолтМ8-6gх16.56.019 Болт М8-6gx16.56.019
13 Шайба8.65Г.05 Шайба 8.65Г.05
14 Скоба12.18.9.0 Скоба 12.18.9.0
15 БолтМ6-6gх16.56.019 Болт М6-6gх16.56.019
16 238778 Рукоятка останова двигателя
17 744Р1-1108006 Кронштейн
18 РемешокL280 Ремешок пластмассовый
19 20921101750 Трос останова двигателя
20 БолтМ10-6gх16.56.019 Болт М10-6gх16.56.019
21 Шайба10.65Г.05 Шайба 10.65Г.05
22 744Р2-1108033 Планка
23 700.37.00.048 Втулка
24 700.11.08.114 Кронштейн
25 744Р2-1108018-1 Кронштейн
26 203233 Шарнир угловой сферический
27 744-1108016 Рычаг
28 ГайкаМ8-6Н.8С.019 Гайка М8-6Н.8С.019
29 Планка Планка
30 Держатель Держатель
31 Болт Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
