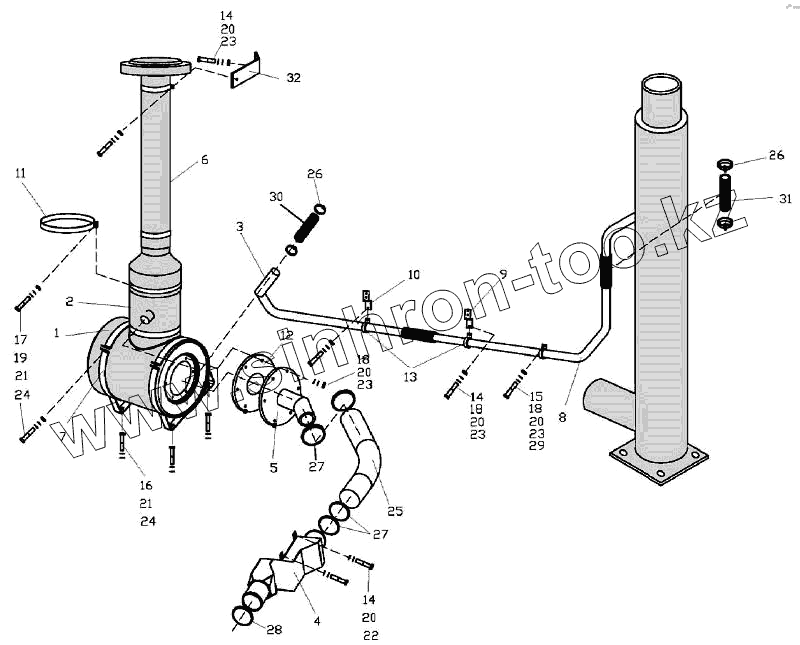

Каталог запасных частей к технике: ПТЗ К-744Р2. Система очистки воздуха 744P2-1900000-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
18
18
19
20
20
20
20
20
21
21
22
23
23
23
23
24
24
25
26
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2002-05-41 | Воздухоочиститель | |
| 2 | 2504-05-51 | Воздухоочиститель циклонный | |
| 3 | 744Р2-1900040 | Труба | |
| 4 | 744Р2-1900410-4 | Труба | |
| 5 | 744Р2-1900470-1 | Фланец | |
| 6 | 744Р2-1900480 | Труба воздухозаборная | |
| 7 | 744Р-1900130 | Хомут | |
| 8 | 744Р-1900012-1 | Труба | |
| 9 | 744Р-1900013 | Кронштейн | |
| 10 | 744Р-1900014 | Кронштейн | |
| 11 | 744Р-1900116 | Хомут | |
| 12 | 744Р2-1900507 | Прокладка | |
| 13 | 744-1900005 | Хомут | |
| 14 | М8х20 | Болт | |
| 15 | М8х25 | Болт | |
| 16 | М12х25 | Болт | |
| 17 | М12х55 | Болт | |
| 18 | М8 | Гайка | |
| 19 | М12 | Гайка | |
| 20 | 8.65Г.05 | Шайба | |
| 21 | 12.65Г.05 | Шайба | |
| 22 | 8.01.019 | Шайба | |
| 23 | 8.01.019 | Шайба | |
| 24 | 12.01.019 | Шайба | |
| 25 | 390027151 | Патрубок | |
| 26 | 40-60/9DIN3017 | Хомут Nоrmа ТОRRО | |
| 27 | 130-150/9DIN3017 | Хомут Nоrmа ТОRRО | |
| 28 | 130-150/12DIN3017 | Хомут Nоrmа ТОRRО | |
| 29 | RSGU50-12DIN2571 | Хомут | |
| 30 | 42х56,5-1,4 | Рукав | |
| 31 | 50х61,5-1,6 | Рукав | |
| 32 | 744Р-1900121 | Кронштейн |
