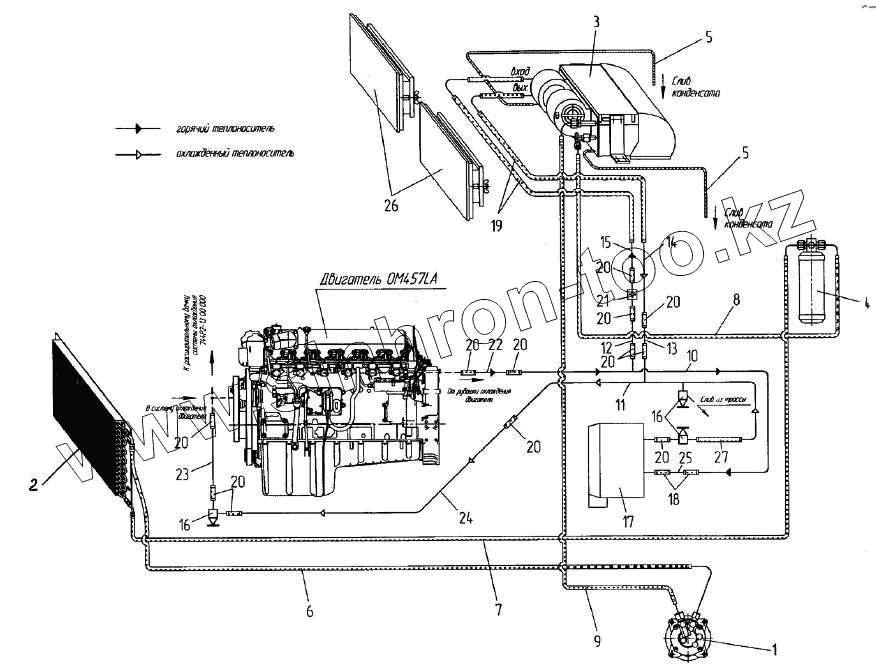

Каталог запасных частей к технике: ПТЗ К-744Р2. Отопление и кондиционирование кабины 744P1-8100000-3-02
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01-007985-00 | Компрессор ИР-150 | |
| 2 | 02-030860-00 | Конденсатор | |
| 3 | 99-030359-00 | Испаритель | |
| 4 | 04-003977-02 | Ресивер | |
| 5 | 12х2 | Трубка отвода конденсата | |
| 6 | 05-030021-00 | Хладонопровод компрессор-конденсатор | |
| 7 | 05-030022-00 | Хладонопровод конденсатор-ресивер | |
| 8 | 05-030023-00 | Хладонопровод ресивер-испаритель | |
| 9 | 05-030024-00 | Хладонопровод испаритель-компрессор | |
| 10 | 744Р2-8100420 | Труба | |
| 11 | 744Р-8110020 | Труба | |
| 12 | 744Р-8110011-01 | Труба | |
| 13 | 744Р-8110011-02 | Труба | |
| 14 | 744Р-8110011-03 | Труба | |
| 15 | 744Р-8110011-04 | Труба | |
| 16 | ВС-11 | Кран Кр.29 | |
| 17 | ОТ-2-У2-24-03 | Отопитель | |
| 18 | 16х25-1,5 | Рукав | |
| 19 | 744Р-8110015-1-03 | Трубка | |
| 20 | 701.8100014-1 | Трубка | |
| 21 | Кран включения обогрева | Кран включения обогрева | |
| 22 | 744Р2-8100301 | Труба | |
| 23 | 744Р2-8100302 | Труба | |
| 24 | 744Р2-8100304 | Труба | |
| 25 | 744Р-8110021 | Труба | |
| 26 | С48140 | Фильтр | |
| 27 | 744Р-8110015-1-01 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
