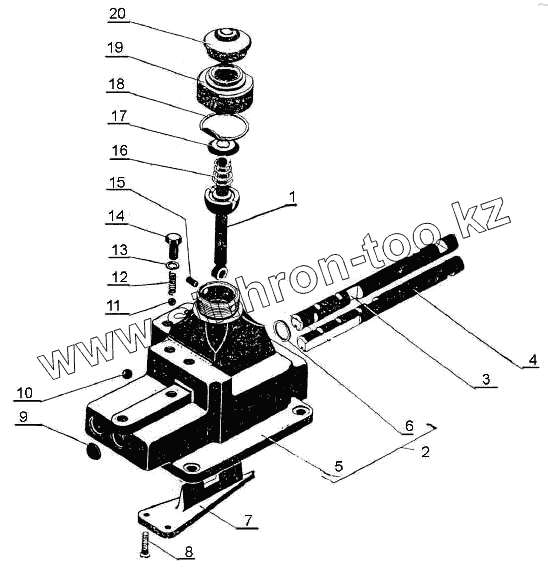

Каталог запасных частей к технике: ПТЗ К-744Р2. Кулиса коробки передач 744Р-1717000-1

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	744Р-1717020-1		Рычаг
2	700А.1717010		Корпус
3	700.1717013-1		Валик
4	700А.1717060		Валик
5	700А.1717052-3		Корпус
6	022-028-36-1-3		Кольцо
7	700.1717058		Планка
8	700.1717059		Винт
9	26-10		Заглушка
10	Б12,7-100		Шарик
11	Б9,5-100		Шарик
12	700.1717037		Пружина
13	12.65Г.05		Шайба
14	М12х25		Болт
15	5и8х12		Штифт
16	700.1717018-1		Пружина
17	700.1717012-1		Крышка
18	700.1717066		Шайба
19	700.1717048-2		Гайка
20	700.1717049		Манжета

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
