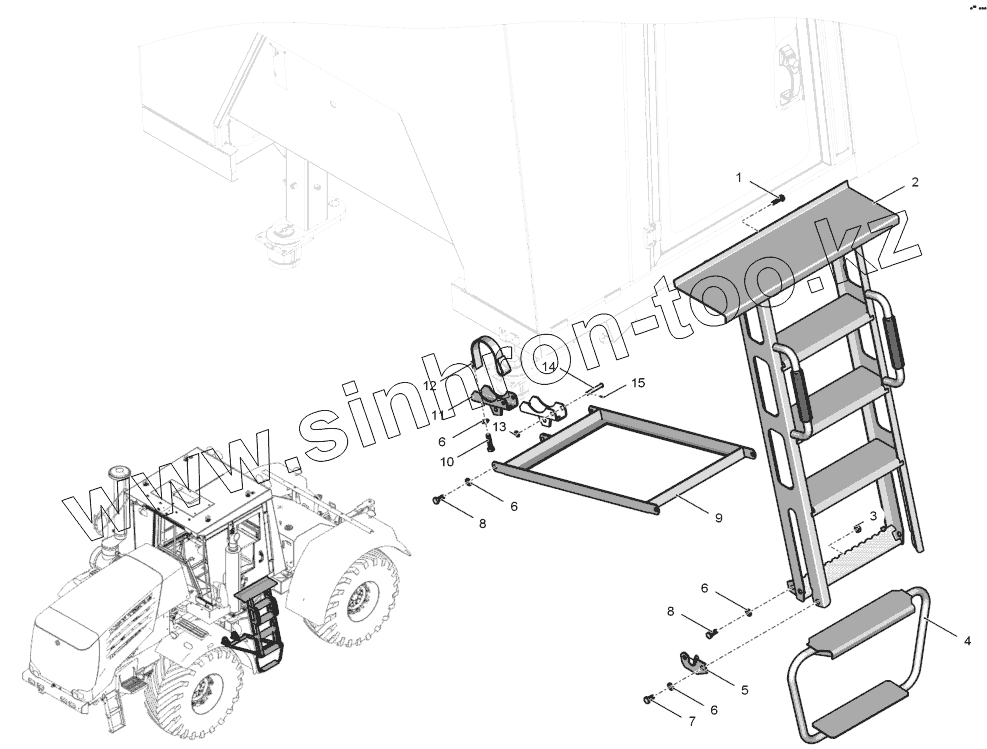

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р-8210000-3 Лестница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
7
8
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 БолтМ10-6gх40.88.019DIN931 Болт М10-6gх40.88.019 DIN931
2 744Р-8210110 Лестница
3 ГайкаМ12.6Н.8С.019 Гайка М12.6Н.8С.019
4 2256010-8210030-1 Подножка
5 744Р-8210130 Ограничитель
6 Шайба13 Шайба 13
7 БолтМ12х1,25-6gх20.56.019 Болт М12х1,25-6gх20.56.019
8 БолтМ12-6gх30.56.019 Болт М12-6gх30.56.019
9 744Р-8210140-01 Опора
10 БолтМ12-6gх50.56.019 Болт М12-6gх50.56.019
11 2256010-8210070 Опора
12 2256010-8210090 Стяжка
13 Шайба10,5 Шайба 10,5
14 6-10b12х65.45Х.1.255-302Ц9хр Ось 6-10b12х65.45Х.1.255-302Ц9хр
15 Шплинт2,5х16.019 Шплинт 2,5х16.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
