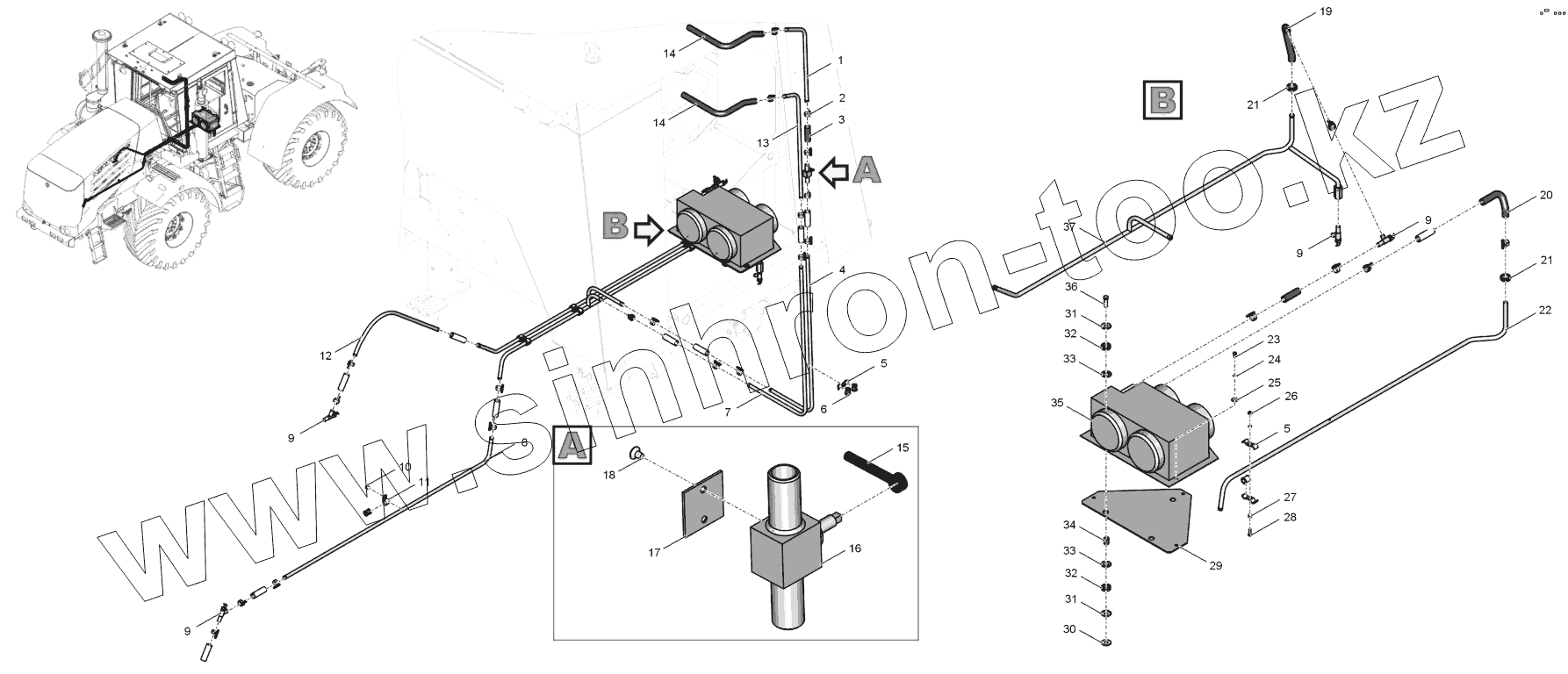

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р1-8110000 Система отопления
1
2
3
4
5
5
6
7
8
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744Р-8110011-04 | Труба | |
| 2 | Хомут21-25-3 | Хомут 21-25-3 | |
| 3 | 701.81.00.014-1 | Трубка | |
| 4 | 744Р-8110011-01 | Труба | |
| 5 | 700.34.00.019 | Скоба | |
| 6 | 700А.11.00.057-02 | Втулка | |
| 7 | 744Р-8110011-02 | Труба | |
| 8 | 744Р1-8110011-08 | Труба | |
| 9 | ВС-11 | Кран Кр.29 | |
| 10 | 700.11.00.047 | Проставка | |
| 11 | Скоба22.22.9,0 | Скоба 22.22.9,0 | |
| 12 | 744Р-8110011 | Труба | |
| 13 | 744Р-8110011-03 | Труба | |
| 14 | 744Р-8110015-1-02 | Трубка | |
| 15 | H14-001-072 | Ручка | |
| 16 | H14-001-071 | Кран | |
| 17 | H25-000-095 | Шильдик | |
| 18 | Винт4х1,5х8.01.016 | Винт 4х1,5х8.01.016 | |
| 19 | 744Р-8110015-1-01 | Трубка | |
| 20 | 744Р-8110015-1 | Трубка | |
| 21 | 744-11.00.015 | Втулка | |
| 22 | 744Р-8110020 | Труба | |
| 23 | БолтМ8-6gх16.56.019 | Болт М8-6gx16.56.019 | |
| 24 | Шайба8.65Г.05 | Шайба 8.65Г.05 | |
| 25 | ШайбаА8.01.019 | Шайба А8.01.019 | |
| 26 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 | |
| 27 | 744-46.00.015 | Втулка | |
| 28 | БолтМ8-6gх25.56.019 | Болт М8-6gх25.56.019 | |
| 29 | 744-8110030 | Плита | |
| 30 | ШайбаА12.01.019 | Шайба А12.01.019 | |
| 31 | 700.13.00.027 | Шайба | |
| 32 | 700.13.00.028 | Кольцо | |
| 33 | 700.13.00.027-1 | Шайба | |
| 34 | 700.13.00.029-1 | Втулка | |
| 35 | ОТ-2-У2-24-03 | Отопитель | |
| 36 | БолтМ12-6gх40.56.019 | Болт М12-6gх40.56.019 | |
| 37 | 744Р-8110010 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
