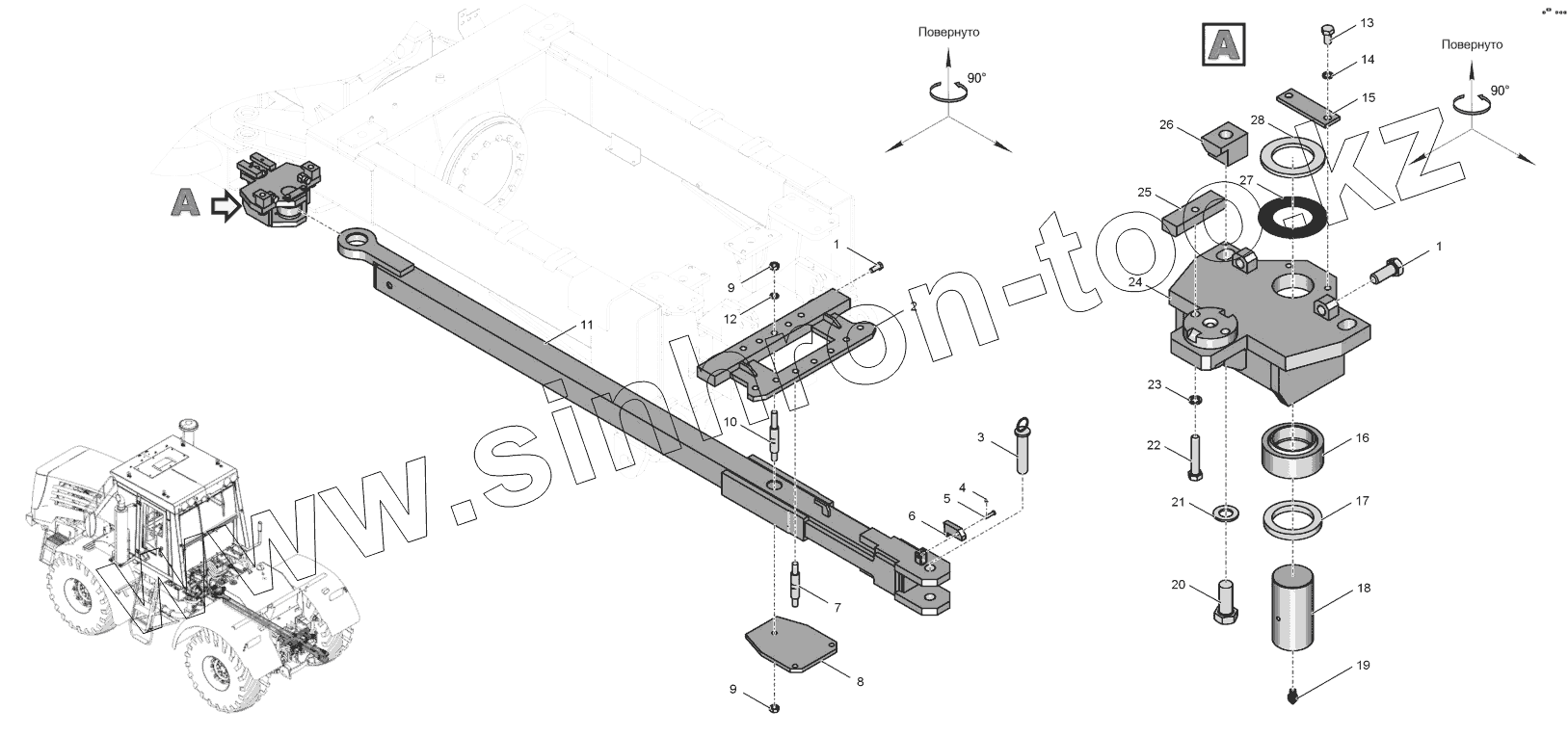

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р1-4642000 Маятниковое прицепное устройство

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	БолтМ16-6gх40.88.45Х.019		Болт М16-6gх40.88.45Х.019
2	744Р1-4642010		Опора
3	744Р1-4642040		Палец
4	Шплинт2,5х20.016		Шплинт 2,5х20.016
5	6-10b12х45.45х.1.225-302Ц9Хр		Ось 6-10b12х45.45х.1.225-302 Ц9 Хр
6	744Р1-4642027		Стопор
7	744Р1-4642013		Шпилька
8	744Р1-4642014		Плата
9	ГайкаМ20х1,5-6Н.8С.019		Гайка М20х1,5-6Н.8С.019
10	744Р1-4642013-01		Шпилька
11	744Р1-4642020-1		Тяга продольная
12	Шайба20.65Г.05		Шайба 20.65Г.05
13	БолтМ10-6gх20.56.019		Болт М10-6gх20.56.019
14	Шайба10.65Г.05		Шайба 10.65Г.05
15	744Р1-4642015		Пластинка
16	ШС60		Подшипник ШС 60
17	744Р1-4642017		Шайба
18	744Р1-4642029		Ось
19	1,3Ц6хр		Масленка 1,3 Ц 6хр
20	БолтМ20х1,5-6gх55.88.45Х.019		Болт М20х1,5-6gх55.88.45Х.019
21	Шайба20.01.019		Шайба 20.01.019
22	БолтМ12-6gх65.88.45Х.019		Болт М12-6gх 65.88.45Х.019
23	Шайба12.65Г.05		Шайба 12.65Г.05
24	744Р1-4642030		Кронштейн
25	744Р1-4642004		Планка
26	744Р1-4642005		Зажим
27	744Р1-4642019		Прокладка
28	744Р1-4642018		Шайба
