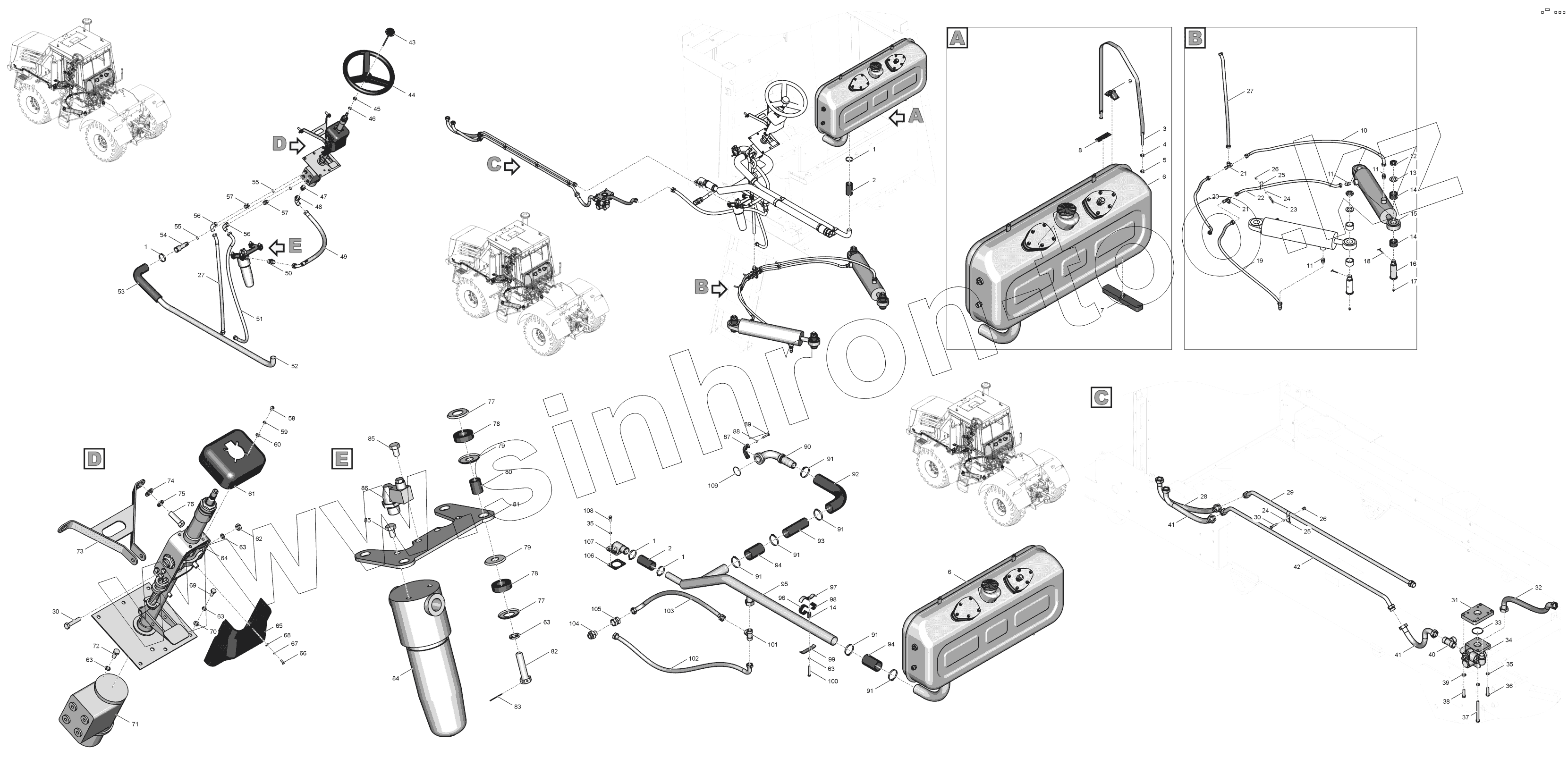

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р1-3400000-5 Гидросистема управления поворотом
1
1
1
1
2
2
3
4
5
6
6
7
8
9
10
11
11
11
12
13
14
14
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
26
27
27
28
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
56
57
57
58
59
60
61
62
63
63
63
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
78
78
79
79
80
81
82
83
84
85
85
86
87
88
89
90
91
91
91
91
91
91
92
93
94
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | NORMA40-60 | Хомут стальной червячный | |
| 2 | Рукав42х55-1,5 | Рукав 42х55-1,5 | |
| 3 | 2256010-3400200 | Лента | |
| 4 | Шайба12.01.019 | Шайба 12.01.019 | |
| 5 | ГайкаМ12.6Н.8С.019 | Гайка М12.6Н.8С.019 | |
| 6 | 744Р-4614000-5 | Гидробак | |
| 7 | 700А.46.00.035 | Подушка | |
| 8 | 2256010-3400012 | Прокладка | |
| 9 | 2256010-3400011 | Опора | |
| 10 | 744Р-3400210 | Рукав Ду12 | |
| 11 | XGE15M18ZLWDPz3 | Штуцер | |
| 12 | ГайкаМ36х3-6Н.8С.019 | Гайка М36х3-6Н.8С.019 | |
| 13 | Шайба36.01.019 | Шайба 36.01.019 | |
| 14 | 744Р-3400094 | Втулка | |
| 15 | ЦГ125.50х400.11П | Гидроцилиндр | |
| 16 | 744Р-3400095 | Палец | |
| 17 | 1,301 | Масленка 1,3 01 | |
| 18 | Шплинт6.3х71.019 | Шплинт 6.3х71.019 | |
| 19 | 2SN12/1050DKOL90-DKOL | РВД армированный | |
| 20 | 2SN12/630DKOL45-DKOL | РВД армированный | |
| 21 | XTR15/18/15LHz3 | Тройник | |
| 22 | 2SN12/800DKOL45-DKOL | РВД армированный | |
| 23 | БолтМ10-6gх80.56.019 | Болт М10-6gх80.56.019 | |
| 24 | Шайба8.65Г.05 | Шайба 8.65Г.05 | |
| 25 | 700.3400019 | Скоба | |
| 26 | 700А.3400029 | Втулка | |
| 27 | 2SN16/1070DKOL45-DKOL | РВД армированный | |
| 28 | 1SN20/480CEL-CEL | РВД армированный | |
| 29 | 744Р1-3400110-1 | Труба | |
| 30 | БолтМ8-6gх40.56.019 | Болт М8-6gх40.56.019 | |
| 31 | 744Р1-3400061 | Проставка | |
| 32 | 4SH20/850DKOL45-DKOL | РВД армированный | |
| 33 | 056-062-36-1-3 | Кольцо 056-062-36-1-3 | |
| 34 | 744Р-3406000-1 | Регулятор расхода | |
| 35 | Шайба12.65Г.05 | Шайба 12.65Г.05 | |
| 36 | БолтМ12-6gх45.88.35.019 | Болт М12-6gх45.88.35.019 | |
| 37 | БолтМ12-6gх130.88.35.019 | Болт М12-6gх130.88.35.019 | |
| 38 | ВинтМ12-6gх30.88.019 | Винт М12-6gх30.88.019 | |
| 39 | Шайба12.01.019 | Шайба 12.01.019 | |
| 40 | XELA22LHz3 | Тройник | |
| 41 | 1SN20/525DKOL90-CEL | РВД армированный | |
| 42 | 744Р1-3400110-1-01 | Труба | |
| 43 | 822-3401140-А1 | Зажим | |
| 44 | ПСС500.015 | Колесо рулевое | |
| 45 | ГайкаМ16.6Н.8С.019 | Гайка М16.6Н.8С.019 | |
| 46 | Шайба16.65Г.05 | Шайба 16.65Г.05 | |
| 47 | 744Р1-3400054 | Штуцер | |
| 48 | XEWAD22Lz3 | Угольник | |
| 49 | 744Р1-3400220-03 | Рукав | |
| 50 | XGE22R3/4ZLz3 | Штуцер | |
| 51 | 2SN16/1180DKOL90-DKOL | РВД армированный | |
| 52 | 744Р-3400048-1 | Труба | |
| 53 | Патрубок | Угловой патрубок | |
| 54 | 744Р-3400056-4 | Штуцер | |
| 55 | 021-024-19-1-3 | Кольцо 021-024-19-1-3 | |
| 56 | XEWAD18Lz3 | Угольник | |
| 57 | 744Р1-3400055 | Штуцер | |
| 58 | ВинтВМ6-6gх12.48.019 | Винт ВМ6-6gх12.48.019 | |
| 59 | Шайба6.65Г.05 | Шайба 6.65Г.05 | |
| 60 | Шайба6.01.019 | Шайба 6.01.019 | |
| 61 | 744Р-3400093 | Колпак | |
| 62 | ГайкаМ10.6Н.8С.019 | Гайка М10.6Н.8С.019 | |
| 63 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 64 | 744Р2-3401000 | Колонка рулевая | |
| 65 | 744Р-3400101 | Кожух | |
| 66 | ВинтВМ5-6gх12.48.019 | Винт ВМ5-6gх12.48.019 | |
| 67 | Шайба5.65Г.05 | Шайба 5.65Г.05 | |
| 68 | Шайба5.01.019 | Шайба 5.01.019 | |
| 69 | БолтМ8-6gх20.56.019 | Болт М8-6gх20.56.019 | |
| 70 | Шайба8.01.019 | Шайба 8.01.019 | |
| 71 | РМ-2000 | Рулевой механизм | |
| 72 | БолтМ10-6gх25.56.019 | Болт М10-6gх25.56.019 | |
| 73 | 744Р-3400150-2 | Кронштейн | |
| 74 | Шайба14.01.019 | Шайба 14.01.019 | |
| 75 | Шайба14.65Г.05 | Шайба 14.65Г.05 | |
| 76 | БолтМ14-6gх45.88.35.019 | Болт М14-6gх45.88.35.019 | |
| 77 | 700.13.00.027 | Шайба | |
| 78 | 700.1300028 | Кольцо | |
| 79 | 700.13.00.027-1 | Шайба | |
| 80 | 700.1300029-1 | Втулка | |
| 81 | 744Р1-3400024-4 | Кронштейн | |
| 82 | БолтМ10-6gх16.56.019 | Болт М10-6gх16.56.019 | |
| 83 | ПроволокаКО-1 | Проволока КО-1 | |
| 84 | HMM422C25XNR | Фильтр | |
| 85 | Болт3М12-6gх50.56.019 | Болт 3М12-6gх50.56.019 | |
| 86 | DE-500 | Датчик электровизуальный | |
| 87 | 30062 | Полуфланец | |
| 88 | Шайба1/2UNC | Шайба 1/2 UNC | |
| 89 | Болт1/2х1(1/2)UNC | Болт 1/2 х 1(1/2) UNC | |
| 90 | ФитингSFL-3-90°2 | Угловой фитинг | |
| 91 | NORMA50-90 | Хомут стальной червячный | |
| 92 | Патрубок | Угловой патрубок | |
| 93 | 744Р-3400045 | Труба | |
| 94 | Рукав65х75,5-0,3 | Рукав 65х75,5-0,3 | |
| 95 | 744Р-3400010-5 | Труба | |
| 96 | 744Р-3400006-01 | Прокладка | |
| 97 | 700А.4600037 | Скоба | |
| 98 | 744Р-3400006 | Прокладка | |
| 99 | 2256010-3400062 | Скоба | |
| 100 | БолтМ10-6gх75.56.019 | Болт М10-6gх75.56.019 | |
| 101 | XELAD22Lz3 | Тройник | |
| 102 | 1SN20/890DKOL90-CEL | РВД армированный | |
| 103 | 2SN20/1350DKOL90-DKOL | РВД армированный | |
| 104 | XGRSV22lz3 | Обратный клапан | |
| 105 | GVD22lz3 | Переходник | |
| 106 | 744Р1-3400095 | Прокладка | |
| 107 | 744Р1-3400094 | Патрубок | |
| 108 | БолтМ12-6gх30.56.019 | Болт М12-6gх30.56.019 | |
| 109 | CF0-Ring50-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
