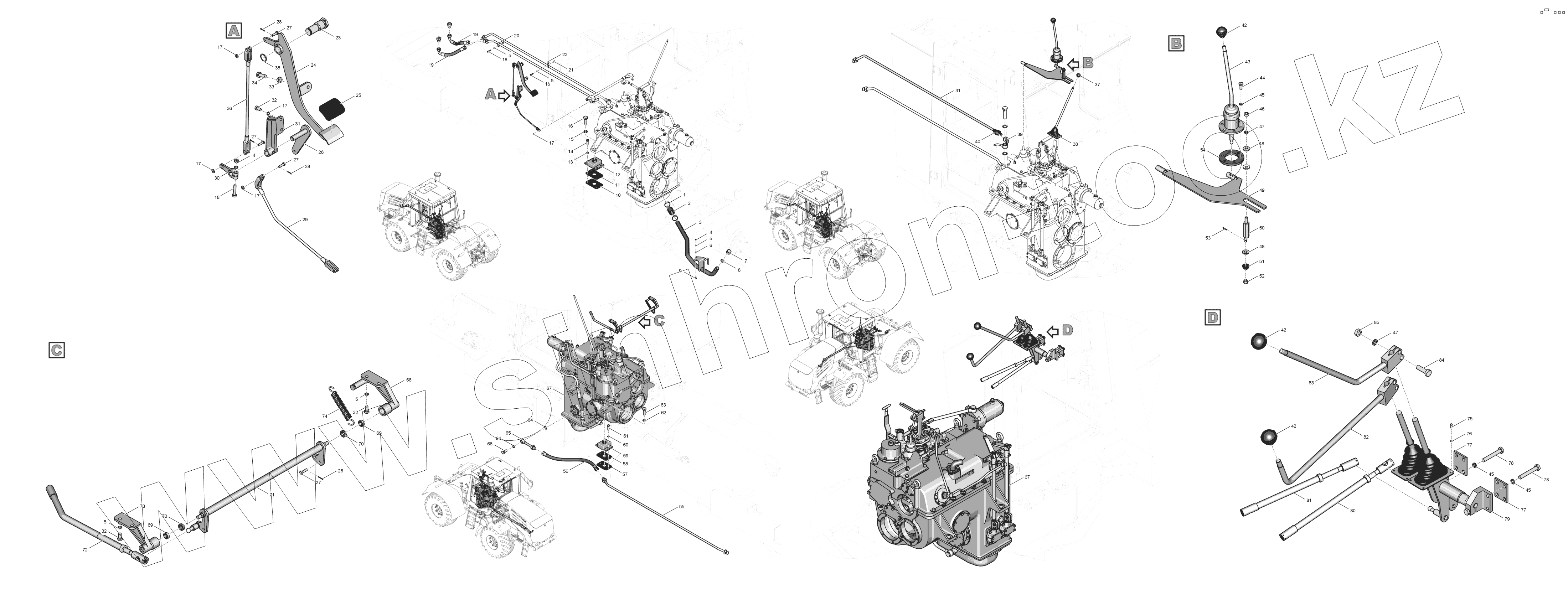

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р1-0017000-5 Установка коробки передач
1
2
3
4
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
27
27
27
28
28
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
45
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
67
68
69
69
70
70
71
72
73
74
75
76
77
77
78
78
79
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Norma50-70/9 | Хомут червячный | |
| 2 | ГОСТ10362-76 | Рукав 42x56,5-1,5 | |
| 3 | 744Р-0017250-1 | Горловина маслозаливная | |
| 4 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 | |
| 5 | Шайба8.65Г.05 | Шайба 8.65Г.05 | |
| 6 | Шайба8.01.019 | Шайба 8.01.019 | |
| 7 | 700А.00.17.106 | Колпачок | |
| 8 | 700А.00.17.105 | Прокладка | |
| 9 | БолтM8-6gx20.56.019 | Болт M8-6gx20.56.019 | |
| 10 | 2256010-0017039-01 | Прокладка | |
| 11 | 2256010-0017039 | Прокладка | |
| 12 | АКСС-400М | Амортизатор | |
| 13 | Шайба16.ОТ.65Г.05 | Шайба 16.ОТ.65Г.05 | |
| 14 | БолтM16-6gx45.88.45X.019 | Болт M16-6gx45.88.45X.019 | |
| 15 | Шайба27.ОТ.65Г.05 | Шайба 27.ОТ.65Г.05 | |
| 16 | БолтM27-6gx70.88.45X.019 | Болт M27-6gx70.88.45X.019 | |
| 17 | Шайба6.01.019 | Шайба 6.01.019 | |
| 18 | БолтM8-6gx40.56.019 | Болт M8-6gx40.56.019 | |
| 19 | 744Р1-3400220 | Рукав | |
| 20 | 700А.34.00.028 | Скоба | |
| 21 | 700А.34.00.029 | Втулка | |
| 22 | 700.34.00.028 | Скоба | |
| 23 | 2256010-3500022 | Ось | |
| 24 | 744Р-0017040 | Педаль | |
| 25 | 2256010-3500064 | Накладка | |
| 26 | 2256010-0017030 | Рычаг | |
| 27 | 6-6в12х25.45Х.1255...302Хр | Ось 6-6в12х25.45Х.1 255...302 Хр | |
| 28 | Шплинт2x32.016 | Шплинт 2x32.016 | |
| 29 | 2256010-0017040-3 | Тяга | |
| 30 | 700.11.08.139-01 | Рычаг | |
| 31 | 2256010-0017026 | Кронштейн | |
| 32 | БолтМ8-6дх16.56.019 | Болт М8-6gx16.56.019 | |
| 33 | ГайкаМ10-6Н-8С.019 | Гайка М10-6Н-8С.019 | |
| 34 | БолтM10-6gx30.56.019 | Болт M10-6gx30.56.019 | |
| 35 | В25 | Кольцо | |
| 36 | 2256010-0017020 | Тяга | |
| 37 | 700.37.00.011-1 | Шар | |
| 38 | 2256010-6700059-1 | Чехол | |
| 39 | 744Р-0017090 | Труба | |
| 40 | 744Р1-3400190 | Рукав Dу20 | |
| 41 | 744Р-0017110 | Труба | |
| 42 | 700.17.17.035 | Ручка шаровая | |
| 43 | 744Р-1719200-1 | Рычаг | |
| 44 | БолтM10-6gx25.56.019 | Болт M10-6gx25.56.019 | |
| 45 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 46 | ГайкаМ12-6Н-8С.019 | Гайка М12-6Н-8С.019 | |
| 47 | Шайба12.65Г.05 | Шайба 12.65Г.05 | |
| 48 | 744Р-1719047 | Шайба | |
| 49 | 744Р-1719290-1 | Рычаг | |
| 50 | 744Р-1719045-1 | Стойка | |
| 51 | 744Р-1719046-1 | Втулка | |
| 52 | ГайкаМ10.6Н.8С.019 | Гайка М10.6Н.8С.019 | |
| 53 | Шплинт2,5x28.019 | Шплинт 2,5x28.019 | |
| 54 | 744Р-1719044 | Кольцо | |
| 55 | 744Р-0017120 | Труба | |
| 56 | 744Р1-3400190-03 | Рукав Ду20 | |
| 57 | 700А.00.17.098-02 | Прокладка | |
| 58 | 700А.00.17.098-01 | Прокладка | |
| 59 | АКСС-220М | Амортизатор | |
| 60 | Шайба14.ОТ.65Г.05 | Шайба 14.ОТ.65Г.05 | |
| 61 | БолтM14-6gx50.88.45X.019 | Болт M14-6gx50.88.45X.019 | |
| 62 | Шайба22.ОТ.65Г.05 | Шайба 22.ОТ.65Г.05 | |
| 63 | БолтM22-6gx65.88.45X.019 | Болт M22-6gx65.88.45X.019 | |
| 64 | 700.17.01.413-1 | Прокладка | |
| 65 | 744Р-0017080 | Труба | |
| 66 | 700.17.24.023-2 | Болт зажимной | |
| 67 | 744Р-1700000-3 | Коробка передач в сборе | |
| 68 | 744Р-0017030 | Кронштейн | |
| 69 | Ш10 | Подшипник | |
| 70 | 744Р-0017012 | Кольцо уплотнительное | |
| 71 | 744Р-0017010 | Валик | |
| 72 | 2256010-0017060-2 | Тяга | |
| 73 | 744Р-0017020 | Кронштейн | |
| 74 | 2256010-0017035-1 | Пружина | |
| 75 | ВинтМ4-6д12.48.019 | Винт М4-6д12.48.019 | |
| 76 | Шайба4.65Г.05 | Шайба 4.65Г.05 | |
| 77 | 744Р-1719015-1 | Платик | |
| 78 | БолтM10-6gx70.56.019 | Болт M10-6gx70.56.019 | |
| 79 | 744Р-1719130-1 | Мостик | |
| 80 | 744Р-1719140 | Тяга | |
| 81 | 700А.17.19.330-3 | Тяга в сборе | |
| 82 | 744Р-1719170-2 | Рычаг | |
| 83 | 744Р-1719160-2 | Рычаг | |
| 84 | БолтМ12-6дх1,25x40.88.019 | Болт М12-6gx1,25x40.88.019 | |
| 85 | ГайкаМ12х1,25-6Н-8С019 | Гайка М12х1,25-6Н-8С019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
