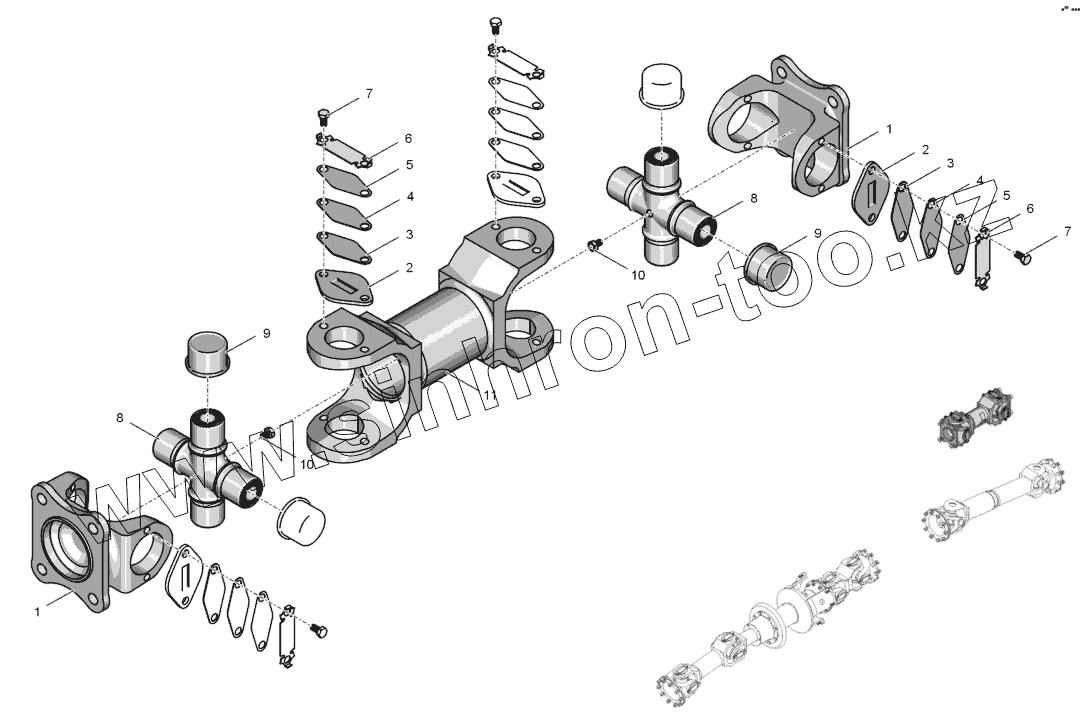

Каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 700А.22.08.000-2 Вал карданный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 700А.22.08.013-1 Фланец
2 200-2201040 Крышка подшипника
3 700.22.08.036-3 Пластина балансировочная
4 700.22.08.036-2 Пластина балансировочная
5 700.22.08.036-1 Пластина балансировочная
6 200-2201041 Планка стопорная
7 БолтМ8-6дх16.68.016 Болт М8-6gx16.68.016
8 701.22.08.013 Крестовина
9 804707К4С10 Подшипник
10 864341 Пробка Кг1/8"
11 700А.22.08.020 Вал карданный в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
