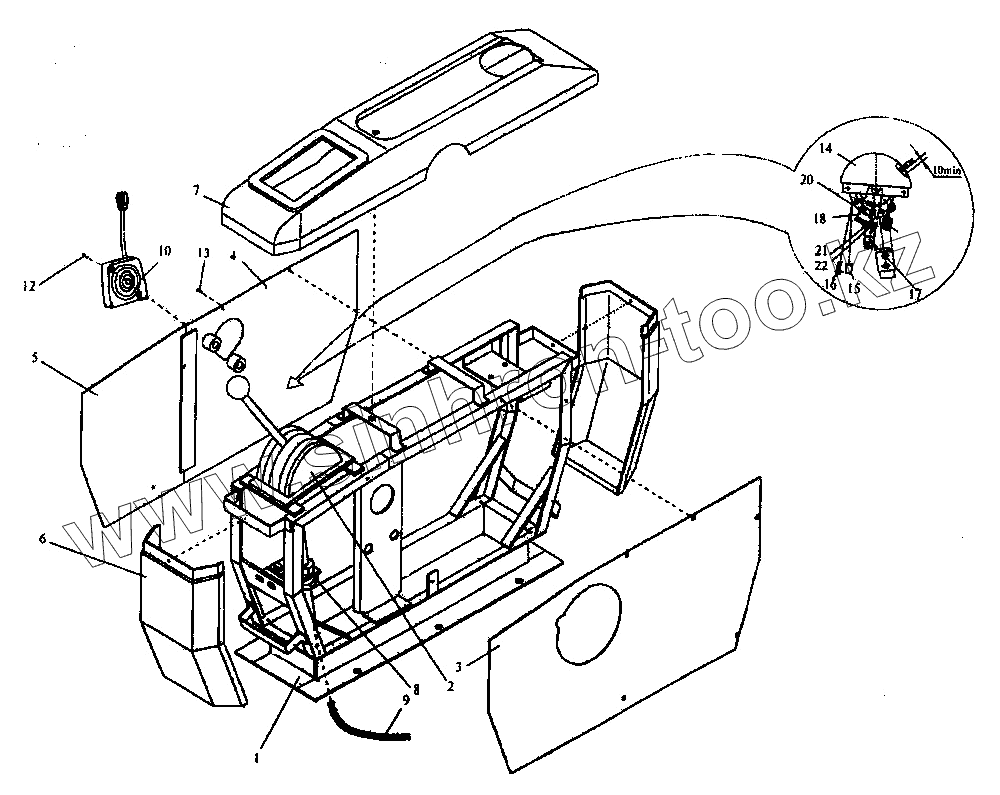

Каталог запасных частей к технике: ПТЗ K-744P1. Блок управления
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103612 | 103612 | Штырь | |
| 1 | 744Р-6750010-1 | Каркас | |
| 2 | 744Р-6750040-1 | Рукоятка переключения передач | |
| 3 | 744Р-6750013-1 | Стенка | |
| 4 | 744Р-6750030-1 | Стенка | |
| 5 | 744Р-6750012-1 | Стенка | |
| 6 | 744-6750062 | Панель | |
| 7 | 744Р-6750011-1 | Панель | |
| 8 | 744Р-6750014 | Планка | |
| 9 | КаbеlАТ267-111L | Трос переключения передач | |
| 10 | Г100-3537010 | Кран тормозной обратного действия с ручным управлением | |
| 11 | 20914401350 | Трос ручного управления подачей | |
| 12 | ВМ6-8gх25.46.019 | Винт ГОСТ 17475-80 | |
| 13 | ВМ4-8gх10.46.019 | Винт ГОСТ 1473-80 | |
| 14 | АТ267АК01 | Рукоятка переключения передач | |
| 15 | 502601 | Колодка штыревая | |
| 16 | 4573738528 | Наконечник | |
| 17 | АТ267АК61/R | Выключатель блокировки пуска двигателя при включенной передаче | |
| 18 | Вх0дит в к0мплект АТ267АК01(п0з.14) | Кронштейн | |
| 20 | [Кулачок] | Кулачок | |
| 21 | [Гайка М14] | Гайка М14 | |
| 22 | 14А5М-1.5 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
