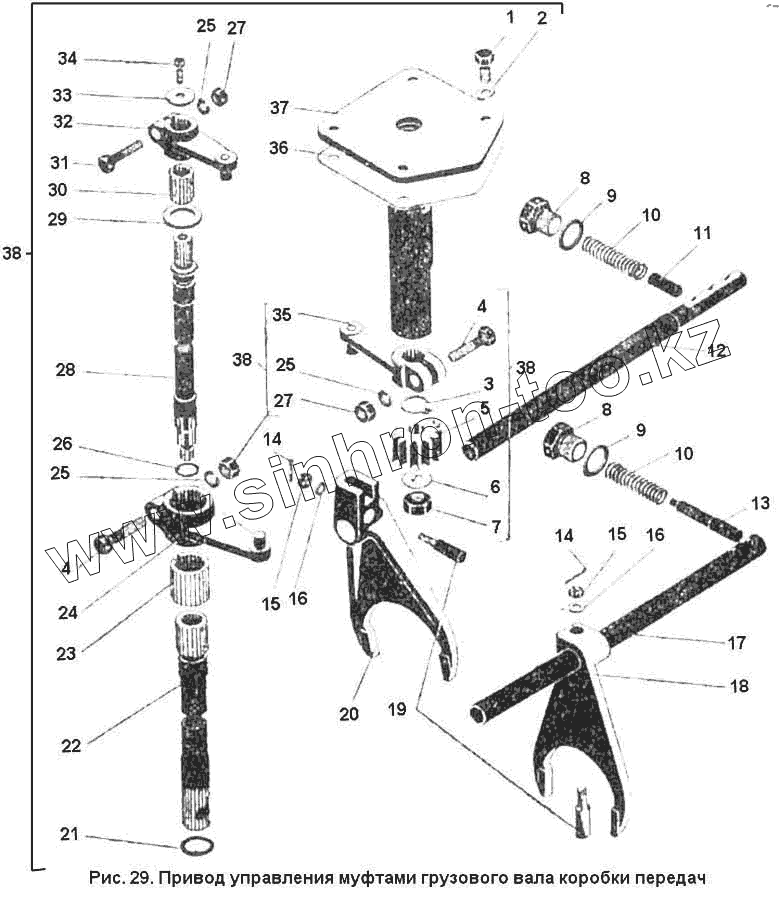

Каталог запасных частей к технике: ПТЗ К-701. Привод управления муфтами грузового вала коробки передач
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | |
| 2 | Болт М12Х25 ГОСТ 7808-70 | Болт М12Х25 ГОСТ 7808-70 | |
| 3 | Кольцо Б20 ГОСТ 13942-68 | Кольцо Б20 ГОСТ 13942-68 | |
| 4 | Болт М10Х50 ГОСТ 7811-70 | Болт М10Х50 ГОСТ 7811-70 | |
| 5 | 700А.17.01.243 | Шестерня | |
| 6 | 700.17.01.484 | Шайба | |
| 7 | Гайка М14 ГОСТ 5927-70 | Гайка М14 ГОСТ 5927-70 | |
| 8 | 700.1701.332 | Пробка | |
| 9 | Прокладка ФГ28Х34Х2 МН 3138-62 | Прокладка ФГ28Х34Х2 МН 3138-62 | |
| 10 | 700.17.01.343 | Пружина | |
| 11 | 700.17.01.353 | Фиксатор | |
| 12 | 700.17.01.483 | Валик | |
| 13 | 700.17.01-345-1 | Фиксатор | |
| 14 | Шплинт 25Х25 ГОСТ 397-79 | Шплинт 25Х25 ГОСТ 397-79 | |
| 15 | Гайка М10 ГОСТ 5933-73 | Гайка М10 ГОСТ 5933-73 | |
| 16 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 | |
| 17 | 700.17.01.495 | Валик-рейка | |
| 18 | 700.17.01.143-2 | Вилка | |
| 19 | 700.17.01.482 | Клин | |
| 20 | 700.17.01.144-2 | Вилка | |
| 21 | Кольцо Н1-38Х30-3 ГОСТ 18829-73 | Кольцо Н1-38Х30-3 ГОСТ 18829-73 | |
| 22 | 700.17-01.244-1 | Вал полый | |
| 23 | 700.17.01.296 | Втулка | |
| 24 | 700.17.01.240-1 | Рычаг верхний в сборе | |
| 25 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | |
| 26 | Кольцо Н1-22Х18-3 ГОСТ 18829-73 | Кольцо Н1-22Х18-3 ГОСТ 18829-73 | |
| 27 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | |
| 28 | 700.17.01.129-1 | Валик | |
| 29 | 700.17.01.298-1 | Кольцо | |
| 30 | 700.17.01.297 | Втулка | |
| 31 | Болт М10Х40 ГОСТ 7811-70 | Болт М10Х40 ГОСТ 7811-70 | |
| 32 | 700.17.01.250-1 | Рычаг в сборе | |
| 33 | 700.17.01.298-2 | Кольцо | |
| 34 | Болт 3М6Х20 ГОСТ 7805-70 | Болт 3М6Х20 ГОСТ 7805-70 | |
| 35 | 700.17.01.230 | Рычаг нижний в сборе | |
| 36 | 700.17.01.133-1 | Прокладка | |
| 37 | 700.17.01.220-1 | Корпус в сборе | |
| 38 | 700А.17.01.210 | Привод управления муфтами |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
