Каталог запасных частей к технике: ПТЗ К-701. Нагнетатель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
18
18
19
20
21
22
23
24
24
25

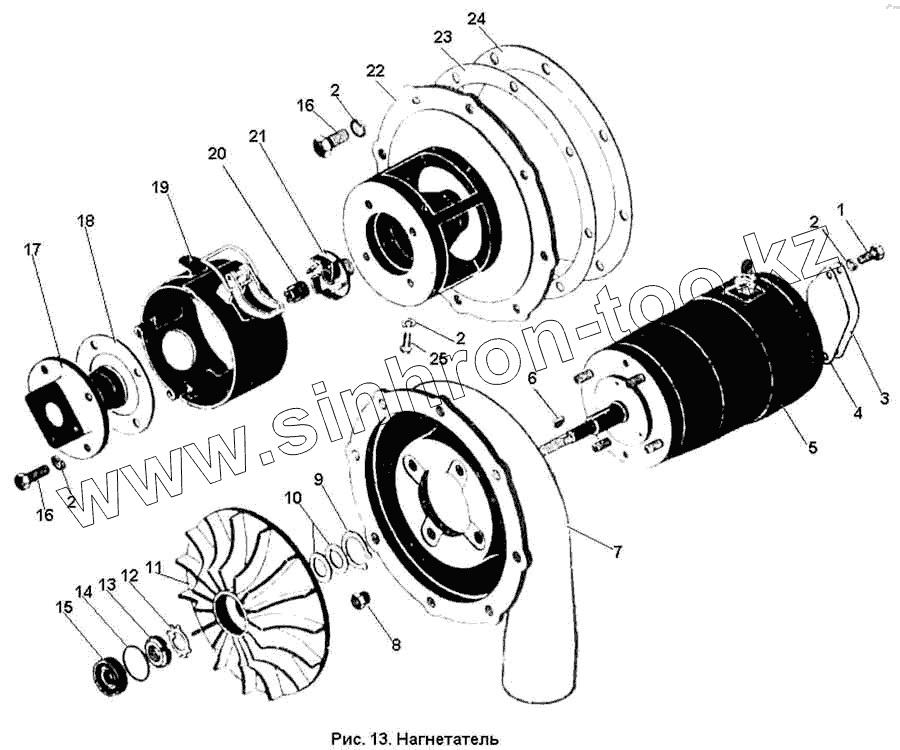

Позиция на иллюстрации Заводской номер детали Название детали
700.15.01.000-5 700.15.01.000-5 Нагнетатель
1 Болт М6Х12 ГОСТ 7805-70 Болт М6Х12 ГОСТ 7805-70
2 Шайба 6.65Г ГОСТ 6402-70 Шайба 6.65Г ГОСТ 6402-70
3 700.15.01.083 Крышка
4 700.15.01.082 Прокладка
5 700.15.01.080-1 Электродвигатель 220 вт, 12 в
6 Шпонка 3Х3.7 ГОСТ 8795-68 Шпонка 3Х3.7 ГОСТ 8795-68
7 700.15.01.011-1 Улитка
8 700.15.01.017 Гайка
9 Кольцо Б12 ГОСТ 13942-68 Кольцо Б12 ГОСТ 13942-68
10 700.15.01.059-1 Кольцо
10 700.15.01.059-2 Кольцо
11 700.15.01.015-2 Крыльчатка
12 Шайба 12.01 ГОСТ 11872-73 Шайба 12.01 ГОСТ 11872-73
13 Гайка ПМ12Х1.25 ГОСТ 11871-73 Гайка ПМ12Х1.25 ГОСТ 11871-73
14 Кольцо Б25 ГОСТ 13943-68 Кольцо Б25 ГОСТ 13943-68
15 700.15.01.110 Манжета в сборе
16 Болт М6Х18 ГОСТ 7805-70 Болт М6Х18 ГОСТ 7805-70
17 700.15.01.085-1 Фланец
18 700.15.01.084-01 Прокладка
18 700.15.01.084-02 Прокладка
18 700.15.01.084-03 Прокладка
19 700.15.01.130 Крышка в сборе
20 700.15.01.025-1 Гайка
21 700.15.01.014-2 Крыльчатка
22 700.15.01.012-3 Корпус
23 700.15.01.019 Прокладка
24 700.15.01.076-01 Прокладка
24 700.15.01.076-02 Прокладка
25 Винт М6Х10 ГОСТ 17473-72 Винт М6Х10 ГОСТ 17473-72
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
