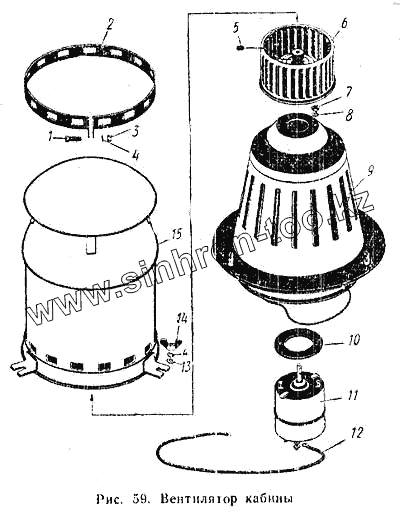

Каталог запасных частей к технике: ПТЗ К-700. Вентилятор кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
700.81.04.000-1 700.81.04.000-1 Вентилятор
1 Бол т М6Х20-021 ГОСТ 7805-62 Бол т М6Х20-021 ГОСТ 7805-62
2 700.81.04.046 Хомут
3 Гайка М6-011 ГОСТ 5927-62 Гайка М6-011 ГОСТ 5927-62
4 Шайба пружинная 6Н ГОСТ 6402-61 Шайба пружинная 6Н ГОСТ 6402-61
5 Винт 5Х10-011 ГОСТ 1476-64 Винт 5Х10-011 ГОСТ 1476-64
6 700.81.04.110 Ротор вентилятора (в сборе с дет. поз. 5)
7 Гайка М5-011 ГОСТ 5927-62 Гайка М5-011 ГОСТ 5927-62
8 Шайба пружинная 5Н ГОСТ 6402-61 Шайба пружинная 5Н ГОСТ 6402-61
9 700.81.04.100 Конус внутренний в сборе
10 700.81.04.051 Прокладка
11 700.81.04.120 Электродвигатель МЭ 220 в
12 700.81.04.130 Провод
13 Шайба 6-001 ГОСТ 11371-68 Шайба 6-001 ГОСТ 11371-68
14 Гайка М6-010 ГОСТ 3032-66 Гайка М6-010 ГОСТ 3032-66
15 700.81.04.090 Корпус вентилятора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
