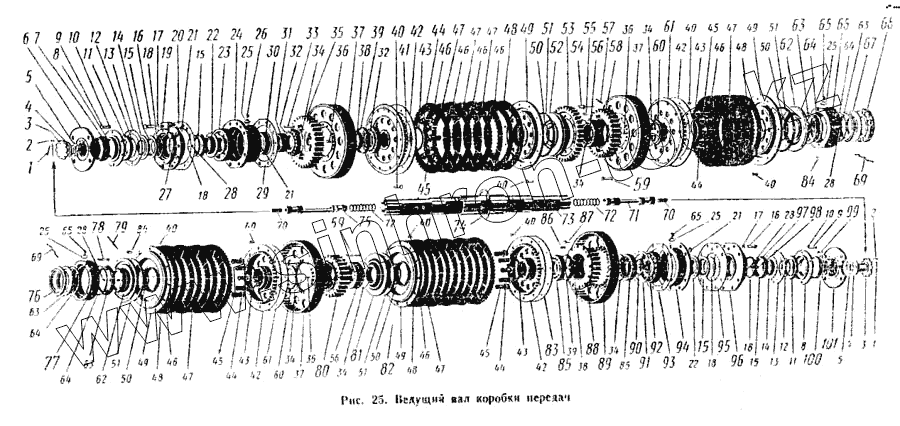

Каталог запасных частей к технике: ПТЗ К-700. Ведущий вал коробки передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
17
17
18
18
18
19
20
21
21
21
22
22
23
24
25
25
25
25
26
27
28
28
28
28
29
30
30
31
31
31
31
32
32
33
34
34
34
34
34
35
36
36
36
37
37
37
38
38
39
39
39
40
40
40
40
40
40
40
40
41
42
42
42
42
43
43
43
43
44
44
44
45
45
45
45
46
46
46
46
46
46
46
46
47
47
47
47
47
47
48
48
48
48
49
49
49
49
50
50
50
51
51
51
52
53
54
55
56
56
57
58
59
59
60
60
61
61
62
62
63
63
63
63
64
64
64
64
65
65
65
66
67
68
69
69
70
70
71
72
72
73
74
75
76
77
78
79
80
80
81
83
84
84
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
Позиция на иллюстрации Заводской номер детали Название детали
700А.17.01.010 700А.17.01.010 Вал ведущий в сборе
700А.17.01.060-1 700А.17.01.060-1 Диск нажимной в сборе
700.17.01.361-3 700.17.01.361-3 Кольцо
700.17.01.361-1 700.17.01.361-1 Кольцо
Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
700.17.01.000-1 700.17.01.000-1 Коробка передач
700.17.01.040-1 700.17.01.040-1 Крышка в сборе
700.17.01.020 700.17.01.020 Опора левая в сборе
700.17.01.560 700.17.01.560 Фланец в сборе
700А.17.01.080 700А.17.01.080 Шестерня в сборе
700А.17.01.070 700А.17.01.070 Шестерня в сборе
700А.17.01.100 700А.17.01.100 Шестерня в сборе
700А.17.01.090 700А.17.01.090 Шестерня в сборе
1 Проволока КО 1,6Х360 мм ГОСТ 792-67 Проволока КО 1,6Х360 мм ГОСТ 792-67
2 700.17.01.428 Винт
3 700.17.01.021-1 Гайка
4 700.17.01.399 Кольцо уплотнительное
5 700.17.01.408 Шайба
6 700.17.01.319 Фланец
7 700.17.01.322 Отражатель
8 700.17.01.016-1 Крышка
9 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
10 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
11 Уплотнение ЛК БСК-75-100-12/14 Уплотнение ЛК БСК-75-100-12/14
12 Пружина АСК-75-2 Пружина АСК-75-2
13 700.17.01.068 Прокладка
14 700.17.01.024-2 Кольцо
15 700.17.01.023-2 Кольцо уплотнительное
16 Болт М12Х40-021 ГОСТ 7808-62 Болт М12Х40-021 ГОСТ 7808-62
17 Шайба пружинная 12Н ГОСТ 6402-61 Шайба пружинная 12Н ГОСТ 6402-61
18 700.17.01.324-1 Манжета
19 700.17.01.030-1 Обойма левая в сборе
20 700.17.01.071-1 Прокладка
21 Роликоподшипник 2312К ГОСТ 8328-57 Роликоподшипник 2312К ГОСТ 8328-57
22 700.17.01.022-2 Втулка с буртиком
23 Шарикоподшипник 312 ГОСТ 8338-57 Шарикоподшипник 312 ГОСТ 8338-57
24 700.17.01.012 Опора левая
25 700.17.01.027 Кольцо уплотнительное
26 700.17.01.429 Втулка
27 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
28 700.17.01.025-1 Винт установочный
29 700.17.01.071-2 Прокладка
30 700.17.01.013-1 Втулка
31 700.17.01.026-3 Втулка распорная
31 700.17.01.026-5 Втулка распорная
31 700.17.01.026-4 Втулка распорная
32 Роликоподшипник 12212К ГОСТ 8328-57 Роликоподшипник 12212К ГОСТ 8328-57
33 700.17.01.433-01 Заклепка
34 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
35 700А.17.01.039 Шестерня
36 700.17.01.431 Штифт
37 700А.17.01.041 Барабан наружный
38 700.17.01.028 Кольцо распорное
39 700.17.01.029 Кольцо промежуточное
40 Заклепка 6Х18 ГОСТ 10300-68 Заклепка 6Х18 ГОСТ 10300-68
41 700А.17.01.032 Барабан левый
42 700.17.01.106-3 Кольцо
43 700.17.01.458-1 Кольцо уплотнительное
44 700.17.01.033-1 Стакан
45 700А.17.01.034 Пружина
46 700А.17.01.037 Диск
47 700А.17.01.038-5 Диск
48 700А.17.01.036-1 Диск
49 700А.17.01.035-1 Диск нажимной
50 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
51 700.17.01.459 Кольцо уплотнительное
52 700А.17.01.042 Диск левый
53 700А.17.01.043 Шестерня
54 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
55 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
56 Шарикоподшипник 114 ГОСТ 8338-57 Шарикоподшипник 114 ГОСТ 8338-57
57 Проволока КО 1,6Х500 мм ГОСТ 792-67 Проволока КО 1,6Х500 мм ГОСТ 792-67
58 700А.17.01.031 Шестерня
59 700.17.01.433-02 Заклепка
60 700А.17.01.048 Гайка
61 700А.17.01.047 Барабан средний
62 700А.17.01.049 Диск средний
63 700.17.01.051-2 Кольцо уплотнительное
64 700.17.01.324-2 Манжета
65 700.17.01.062 Втулка
66 700.17.01.130-1 Опора средняя в сборе
67 700.17.01.052-2 Кольцо
68 Роликоподшипник 2216К ГОСТ 8328-57 Роликоподшипник 2216К ГОСТ 8328-57
69 Шнур шелковый крученый №1 Шнур шелковый крученый №1
70 700.17.01.343 Пружина
71 700.17.01.710-02 Маслопровод
72 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
73 700.17.01.011-3 Вал ведущий
74 700.17.01.365 Полукольцо
75 700.17.01.710-01 Маслопровод
76 700.17.01.366 Кольцо
77 700.17.01.590 Крышка в сборе
78 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
79 Проволока КО 1,6Х300 мм ГОСТ 792-67 Проволока КО 1,6Х300 мм ГОСТ 792-67
80 700А.17.01.045 Шестерня
81 700А.17.01.057 Диск правый
83 700А.17.01.058 Барабан правый
84 700.17.01.204 Заглушка
85 Роликоподшипник 4221 2Л ГОСТ 8328-57 Роликоподшипник 4221 2Л ГОСТ 8328-57
86 700.17.01.432 Штифт
87 Заклепка 8Х25 ГОСТ 10300-68 Заклепка 8Х25 ГОСТ 10300-68
88 700А.17.01.056 Шестерня
89 700А.17.01.055 Барабан наружный
90 700.17.01.361-2 Кольцо
91 Кольцо Н1-20Х16-2 ГОСТ 9833-61 Кольцо Н1-20Х16-2 ГОСТ 9833-61
92 Роликоподшипник 2216К ГОСТ 8328-57 Роликоподшипник 2216К ГОСТ 8328-57
93 700.17.01.114 Прокладка
94 700.17.01.018-2 Обойма
95 700.17.01.368 Прокладка
96 700.17.01.110-1 Фланец а сборе
97 700.17.01.117 Прокладка
98 700.17.01.044 Винт
99 Заклепка 5Х20 ГОСТ 10299-68 Заклепка 5Х20 ГОСТ 10299-68
100 700.17.01.323 Отражатель
101 700.17.01.019-1 Фланец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
