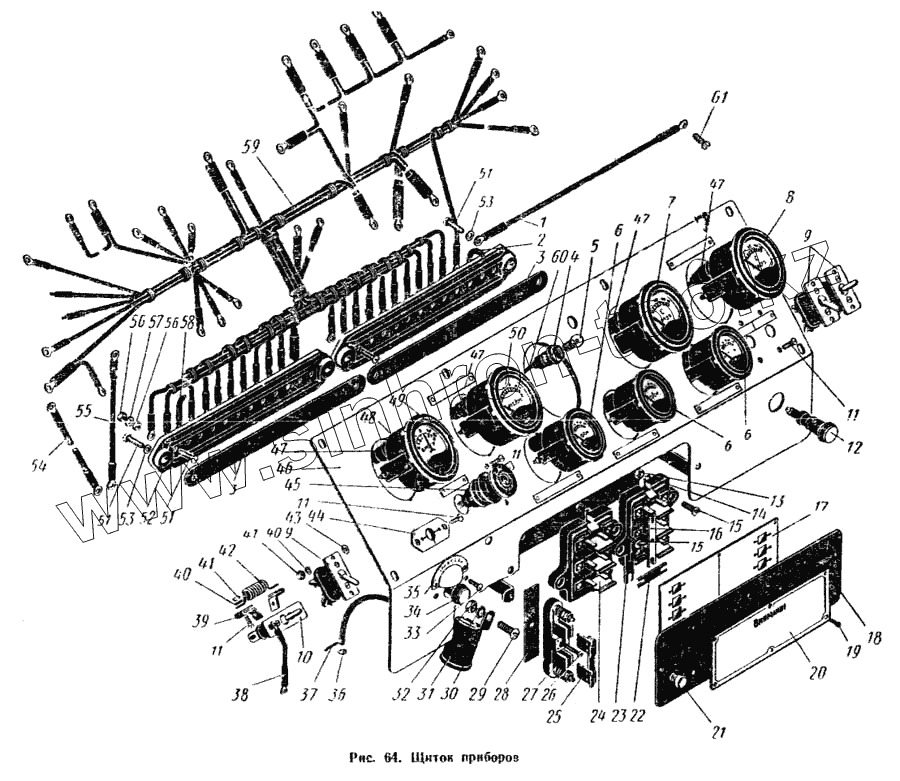

Каталог запасных частей к технике: ПТЗ К-700. Щиток приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
4
5
6
6
6
7
7
8
9
9
10
11
11
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
47
47
47
48
49
50
51
51
51
52
53
53
54
55
56
56
57
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
700.38.05.000-5 700.38.05.000-5 Щиток приборов
1 700.38.05.470-1 Провод «182»
3 700.37.00.127 Прокладка
4 700.38.05.950 Патрон контрольной лампы ПП-28
5 Лампа накаливания А12-1 ГОСТ 2023-66 Лампа накаливания А12-1 ГОСТ 2023-66
6 700.38.05.870 Приемник указателя давления масла УК-146
7 700.38.05.880-06 Провод «20»
7 700.38.05.030 Указатель температуры воды УК-118
8 700.38.05.020 Приемник указателя температуры масла УК-108
9 700.38.05.180 Включатель ВК-57
10 700.38.05.190 Переключатель П57
11 Винт М4Х12-001 ГОСТ 1489-62 Винт М4Х12-001 ГОСТ 1489-62
12 700.38.05.140 Фонарь контрольной лампы ПД20-Е
13 Гайка М6-011 ГОСТ 5927-62 Гайка М6-011 ГОСТ 5927-62
14 Шайба пружинная 6Н ГОСТ 6402-61 Шайба пружинная 6Н ГОСТ 6402-61
15 Винт М6Х16-001 ГОСТ 1489-62 Винт М6Х16-001 ГОСТ 1489-62
16 700.38.05.108 Шинка
17 700.38.05.103-1 Табличка
18 700.38.05.102-1 Крышка
19 Заклепка 2Х6Х700 ГОСТ 10299-68 Заклепка 2Х6Х700 ГОСТ 10299-68
20 700.38.05.118-1 Табличка
21 700.38.05.072 Ручка
22 700.38.05.112 Шинка
23 700.38.05.106 Шинка
24 700.38.05.680 Блок предохранителей ПР13-А
25 700.38.05.340 Плавкая вставка ПВ-80АС
26 Винт М14Х20-001 ГОСТ 1489-62 Винт М14Х20-001 ГОСТ 1489-62
27 700.38.05.550 Блок защиты БЗ-30
28 700.38.05.123 Прокладка
29 Винт Л18Х18-001 ГОСТ 1489-62 Винт Л18Х18-001 ГОСТ 1489-62
30 700.38.05.120-1 Сигнализатор поворота РС57В
31 Шайба пружинная 8Н ГОСТ 6402-61 Шайба пружинная 8Н ГОСТ 6402-61
32 Гайка М8-011 ГОСТ 5927-62 Гайка М8-011 ГОСТ 5927-62
33 Винт М4Х8-001 ГОСТ 1 489-62 Винт М4Х8-001 ГОСТ 1 489-62
34 700.38.05.150 Фонарь контрольной лампы ПД20-Д
35 700.38.05.109-1 Козырек
36 Шайба 6-001 ГОСТ 11371-68 Шайба 6-001 ГОСТ 11371-68
37 Шплинт 2Х14-001 ГОСТ 337-66 Шплинт 2Х14-001 ГОСТ 337-66
38 700.38.05.880-10 Провод «181»
39 700.38.05.124 Шинка
40 Шайба пружинная 4Н ГОСТ 6402-61 Шайба пружинная 4Н ГОСТ 6402-61
41 Гайка М4-011 ГОСТ 5927-62 Гайка М4-011 ГОСТ 5927-62
42 700.38.05.084 Сопротивление пусковое
43 Шайба 4-001 ГОСТ 11371-68 Шайба 4-001 ГОСТ 11371-68
44 700.38.05.093 Табличка
45 700.38.05.320-1 Кнопка на одно замыкание
46 700.38.05.260-5 Панель в сборе
47 700.38.05.970 Патрон ПП-1
48 700.38.05.540 Амперметр АП-104
49 700.38.05.125 Протектор
50 700.38.03.860 Приемник указателя давления масла УК-138
51 Винт М5Х20-001 ГОСТ 1489-62 Винт М5Х20-001 ГОСТ 1489-62
52 700.37.00.126 Основание 12-клеммноой панели соединительных проводов
53 Шайба 5-001 ГОСТ 11371-68 Шайба 5-001 ГОСТ 11371-68
54 700.38.05.880-23 Провод «166»
55 700.38.05.880-24 Провод «183»
56 Гайка М5Х011 ГОСТ 5927-62 Гайка М5Х011 ГОСТ 5927-62
57 Шайба пружинная 5Н ГОСТ 6402-61 Шайба пружинная 5Н ГОСТ 6402-61
58 700.38.05.880-03 Провод «18»
59 700.38.05.740-2 Пучок проводов
60 700.38.05.810-1 Провод «34»
61 Винт М6Х10 ГОСТ 1489-62 Винт М6Х10 ГОСТ 1489-62
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
