Каталог запасных частей к технике: ПТЗ К-700. Кран тормозной
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
65
66
66
67
68
70
71
72
73
74

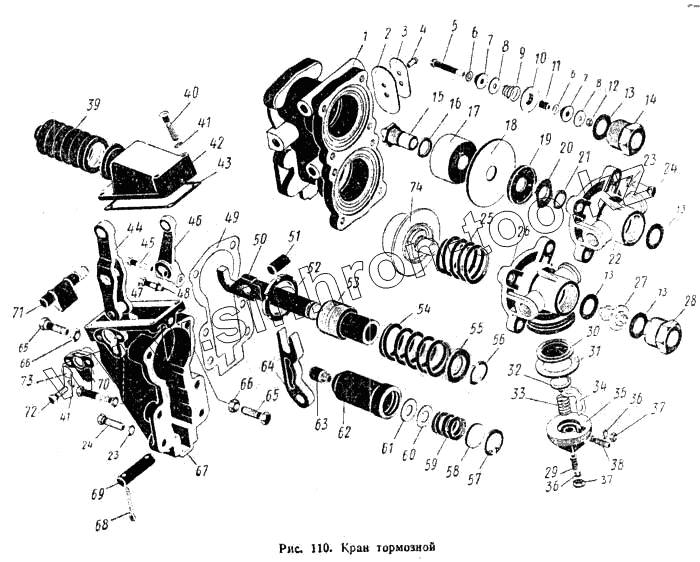

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3514010-Б | 130-3514010-Б | Кран тормозной в сборе | |
| 120-3720100 | 120-3720100 | Колодка контактная в сборе | |
| 130-3514100-Б | 130-3514100-Б | Пружина уравно вешивающая малая в сборе | |
| 1 | 130-3514020-Б | Корпус крана | |
| 2 | 130-3514175 | Уплотнитель выпускного отверстия | |
| 3 | 130-3514176 | Крышка выпускного отверстия | |
| 4 | 440778-П8 | Винт М5Х12 | |
| 5 | 130-3514240-В | Стержень клапана | |
| 6 | 130-3514285 | Шайба клапана малая | |
| 7 | 130-3514211 | Корпус клапана | |
| 8 | 130-3514213 | Шайба клапана большая | |
| 9 | 127-3514238 | Пружина клапана | |
| 10 | 130-3514232 | Седло клапана | |
| 11 | 130-3514243 | Трубка стержня клапана | |
| 12 | 250462-П8 | Гайка М4 | |
| 13 | 127-3514237-А | Прокладка седла уплотнительная клапана | |
| 14 | 130-3514217 | Пробка | |
| 15 | 130-3514235-Б | Седло выпускное | |
| 16 | 130-3514236 | Прокладка седла | |
| 17 | 130-3514067 | Направляющая диафрагмы | |
| 18 | 130-3514080 | Диафрагма | |
| 19 | 130-3514091 | Шайба диафрагмы | |
| 20 | 130-3514219 | Гайка диафрагмы | |
| 21 | 130-3514239 | Кольцо уплотнительное | |
| 22 | 130-3514033-Б | Крышка тормозного крана | |
| 23 | 252135-П2 | Шайба пружинная | |
| 24 | 201458-П8 | Болт М8Х25 | |
| 25 | 130-3514085 | Пружина диафрагмы возвратная | |
| 26 | 130-3514032-Б | Крышка нижняя | |
| 27 | 130-3514210-А2 | Клапан в сборе | |
| 28 | 130-3514215 | Пробка | |
| 29 | 120-3720105 | Болт контактный с контактом в сборе | |
| 30 | 120-3720095 | Диафрагма стоп-сигнала | |
| 31 | 150Ю-3720116 | Прокладка контактной колодки | |
| 32 | 120-3720085 | Контакт в сборе | |
| 33 | 120-3720092 | Пружина контакта | |
| 34 | 120-3720112-Б | Шина контактная | |
| 35 | 120-3720102 | Колодка контактная | |
| 36 | 252003-П29 | Шайба | |
| 37 | 250464-П29 | Гайка М5 | |
| 38 | 164-3720111 | Болт стоп-сигнала | |
| 39 | 130-3514275 | Чехол тяги защитный | |
| 40 | 200214-П8 | Болт М6 | |
| 41 | 252134-П2 | Шайба пружинная | |
| 42 | 130-3514263 | Крышка корпуса рычагов | |
| 43 | 130-3514279 | Прокладка | |
| 44 | 130-3514140-Б | Рычаг в сборе | |
| 45 | 201422-П8 | Болт М6Х25 | |
| 46 | 130-3514253 | Рычаг ручного привода | |
| 47 | 250508-П8 | Гайка М6 | |
| 48 | 201425-П8 | Болт М6Х32 | |
| 49 | 130-3514023 | Прокладка корпуса | |
| 50 | 130-3514105 | Шток | |
| 51 | 130-3514167 | Ось рычага | |
| 52 | 303193-П8 | Гайка | |
| 53 | 130-3514108 | Направляющая штока | |
| 54 | 130-3514104 | Пружина уравновешивающая большая | |
| 55 | 130-3514107-А | Шайба опорная штока | |
| 56 | 130-3514287 | Полукольцо стопорное | |
| 57 | 307710-П2 | Кольцо замковое | |
| 58 | 130-3514096 | Шайба пружины опорная | |
| 59 | 130-3514146 | Ось малого рычага | |
| 59 | 130-3514101-Б | Пружина уравновешивающая | |
| 60 | 130-3514115-Б | Прокладка регулировочная | |
| 61 | 252007-П8 | Шайба 12 | |
| 62 | 130-3514102-Б | Стакан уравновешивающей пружины | |
| 63 | 130-3514087 | Пятка стакана | |
| 64 | 130-3514143-Б | Рычаг малый | |
| 65 | 301294-П8 | Болт | |
| 66 | 250510-П8 | Гайка М8 | |
| 67 | 130-3514251 | Корпус рычагов | |
| 68 | 258053-П8 | Шплинт 4Х25 | |
| 70 | 130-3514265 | Крышка валика ручного привода | |
| 71 | 130-3514255 | Валик рычага ручного привода | |
| 72 | 201420-П8 | Болт М6Х20 | |
| 73 | 260305-П8 | Заглушка 16 | |
| 74 | 130-3514075-Б | Диафрагма в сборе | |
| 75 | 201462-П8 | Болт М8Х35 |
