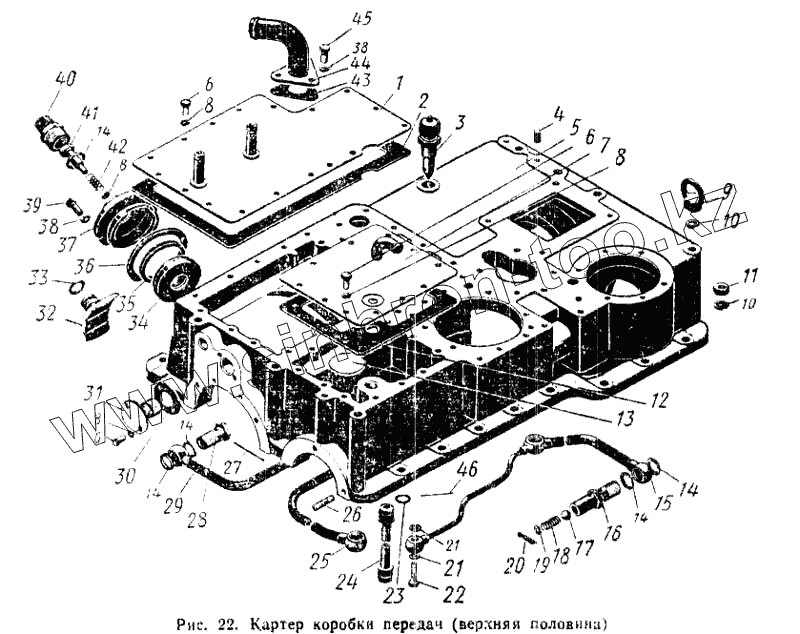

Каталог запасных частей к технике: ПТЗ К-700. Картер коробки передач (верхняя половина)
1
2
3
4
5
6
6
6
7
8
8
8
8
9
10
10
11
12
13
14
14
14
14
14
15
16
17
18
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.190-2 | 700.17.01.190-2 | Картер, верхняя половина в сборе | |
| 700А.17.01.010 | 700А.17.01.010 | Вал ведущий в сборе | |
| 700.17.01.020 | 700.17.01.020 | Опора левая в сборе | |
| 700.17.01.750-1 | 700.17.01.750-1 | Клапан в сборе | |
| 700.17.01.000-1 | 700.17.01.000-1 | Коробка передач | |
| 1 | 700.17.01.200-1 | Крышка в сборе | |
| 2 | 700.17.01.123-1 | Прокладка | |
| 3 | 700.23.02.070 | Сапун а сборе | |
| 4 | 700.17.01.364 | Штифт | |
| 5 | 700.17.01.256-1 | Картер, верхняя половина | |
| 6 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 7 | 700.17.01.310 | Колышка в сборе | |
| 8 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 9 | 700.17.01.274 | Рым-гайка | |
| 10 | Шайба пружинная 14Н ГОСТ 6402-61 | Шайба пружинная 14Н ГОСТ 6402-61 | |
| 11 | Гайка М14Х1,5-011 ГОСТ 5927-62 | Гайка М14Х1,5-011 ГОСТ 5927-62 | |
| 12 | 700.17.01.316 | Прокладка | |
| 13 | Заглушка 65 ГОСТ 3111-67 | Заглушка 65 ГОСТ 3111-67 | |
| 14 | 700.17.01.413 | Прокладка | |
| 15 | 700.17.01.490 | Труба в сборе | |
| 16 | 700.17.01.426.1 | Корпус клапана | |
| 17 | Шарик БV 16 мм Н ГОСТ 3722-60 | Шарик БV 16 мм Н ГОСТ 3722-60 | |
| 18 | 700.17.01.425 | Пружина | |
| 20 | Шплинт 2,5Х25-001 ГОСТ 397-66 | Шплинт 2,5Х25-001 ГОСТ 397-66 | |
| 21 | Прокладка 12Х18 | Прокладка 12Х18 | |
| 22 | 700.11.00.039 | Болт зажимной | |
| 23 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | |
| 24 | 700.17.01.550 | Труба в сборе | |
| 25 | 700.17.01.480-2 | Труба а сборе | |
| 26 | Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765 | Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765- 6С | |
| 27 | Проволока КО 1,2Х160 мм ГОСТ 792-67 | Проволока КО 1,2Х160 мм ГОСТ 792-67 | |
| 28 | 700.17.04.023-2 | Болт зажимной | |
| 29 | 700.17.01.480 | Труба в сборе | |
| 30 | 700.17.01.309 | Прокладка | |
| 31 | 700.17.01.308-1 | Втулка | |
| 32 | 700.17.01.417 | Колодка тормоза | |
| 33 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 34 | 700.17.01.418 | Поршень | |
| 35 | 700.17.01.324-1 | Манжета | |
| 36 | 700.17.01.398 | Прокладка | |
| 37 | 700.17.01.416 | Крышка | |
| 38 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 39 | Болт М10Х25-011 ГОСТ 7808-62 | Болт М10Х25-011 ГОСТ 7808-62 | |
| 40 | 700.17.01.419 | Штуцер | |
| 41 | 700.17.01.421 | Болт | |
| 42 | 700А.17.01.034 | Пружина | |
| 43 | 700.17.01.275 | Прокладка | |
| 44 | 700.17.01.420 | Патрубок в сборе | |
| 45 | Болт М10Х20-021 ГОСТ 7808-62 | Болт М10Х20-021 ГОСТ 7808-62 | |
| 46 | Проволока КО 1,2Х110 мм ГОСТ 792-67 | Проволока КО 1,2Х110 мм ГОСТ 792-67 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
