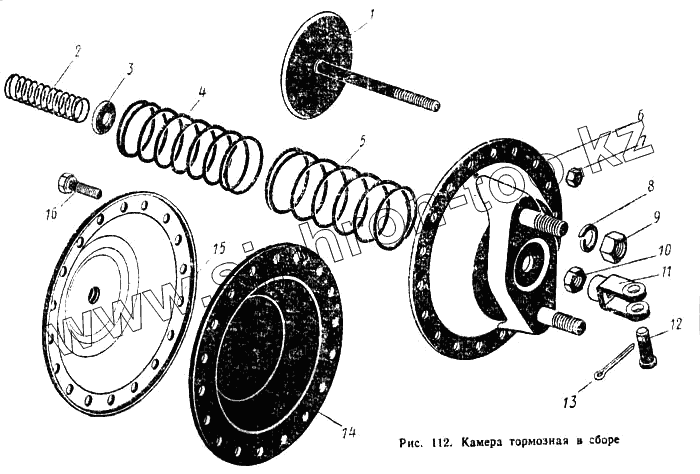

Каталог запасных частей к технике: ПТЗ К-700. Камера тормозная в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
200-3519111-В 200-3519111-В Камера тормозная в сборе
1 200-3519130 Шток задней тормозной камеры в сборе
2 200-3519037 Пружина уплотнптельной шайбы штока тормозной камеры
3 200-3519036 Шайба уплотнительная штока
4 200-3519157 Пружина задней тормозной камеры малая
5 200-3519154 Пружина задней тормозной камеры большая
6 200-3519120-Б Корпус задней тормозной камеры в сборе
7 250511-П2 Гайка М8Х1
8 252138-П2 Шайба пружинная
9 250561-П2 Гайка М1 6Х1,5
10 311504-П29 Гайка М12Х1,25
11 200-3504055-Б Вилка штока тормозной камеры
12 260088-П18 Палец 12х38
13 258039-П Шплинт 3Х20
14 200-3519150 Диафрагма задней тормозной камеры
15 200-3519140-Б Крышка корпуса задней тормозной камеры в сборе
16 201476-П2 Болт М8Х1Х Х20
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
