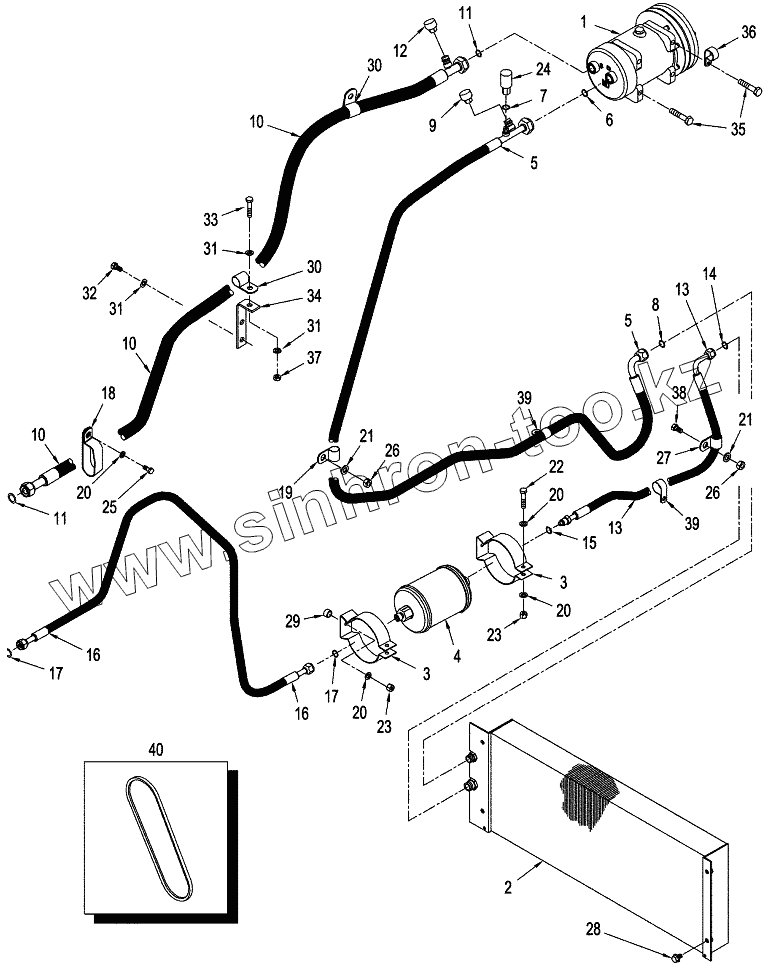

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 2). AIR CONDITIONING SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
7
8
9
10
10
10
11
11
12
13
13
14
15
16
16
17
17
18
19
20
20
20
20
21
21
22
23
23
24
25
26
26
27
28
29
30
30
31
31
31
32
33
34
35
36
37
38
39
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 86993463 COMPRESSOR
2 87315600 CONDENSER
3 433723A1 NO DESCRIPTION
4 295006A1 RECEIVER-DRYER
5 434240A1 HOSE
6 128485A1 O-RING
7 128483A1 O-RING
8 128484A1 O-RING
9 122554A1 CAP
10 390960A1 HOSE
11 128485A1 O-RING
12 122553A1 CAP
13 434241A1 HOSE ASSY
14 128484A1 O-RING
15 128483A1 O-RING
16 308750A3 HOSE ASSY
17 128483A1 O-RING
18 R54363 CLAMP
19 86598598 CLAMP
20 86624184 WASHER
21 86624176 WASHER
22 9780069 BOLT
23 43362 NUT
24 284273A2 SWITCH
25 43234 BOLT
26 86500689 NUT
27 86639005 CLAMP
28 9804258 BOLT
29 432444A1 SPACER
30 86625038 CLAMP
31 86624177 WASHER
32 43258 BOLT
33 43260 BOLT
34 391460A1 BRACKET
35 86512165 BOLT
36 86572009 CLAMP
37 337475 NUT
38 9846677 BOLT
39 86639011 CLAMP
40 87437226 BELT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
