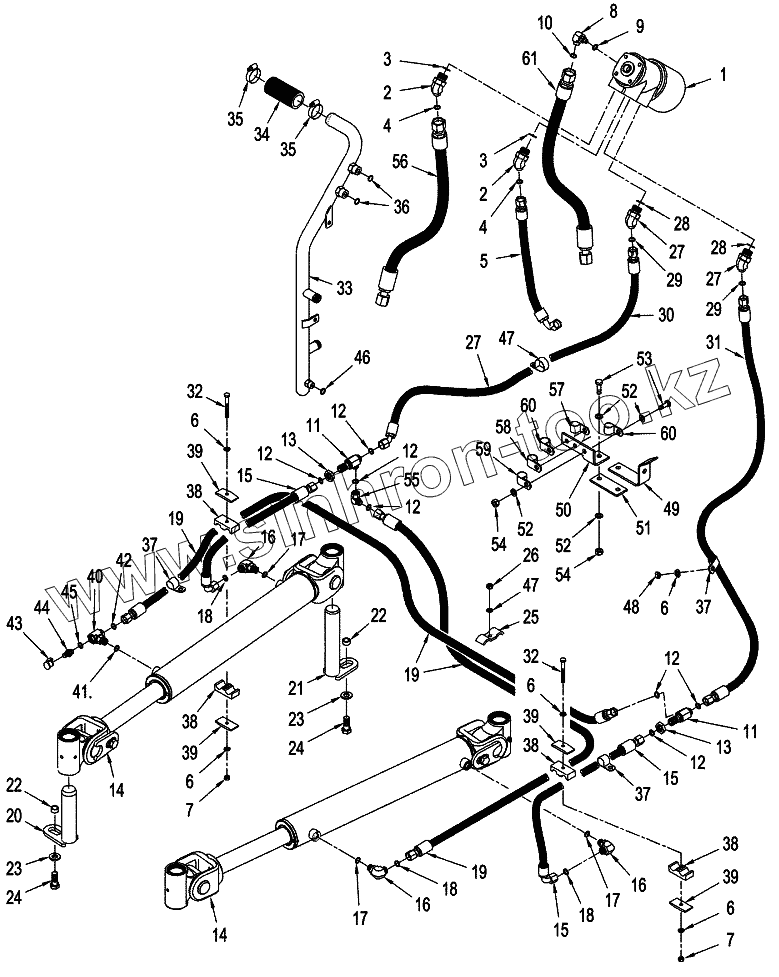

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 1). HYDRAULICS - STEERING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
6
6
6
7
7
8
9
10
11
11
12
12
12
12
12
12
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
21
22
22
23
23
24
24
25
26
27
27
27
28
28
29
29
30
31
31
32
32
33
34
35
35
36
37
37
37
38
38
38
38
39
39
39
39
40
41
42
43
44
44
45
46
47
47
48
49
50
51
52
52
52
53
54
54
55
56
56
57
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 373374A2 VALVE
2 86639056 ELBOW
3 86639045 O-RING
4 9991976 O-RING
5 327494A1 HOSE ASSY
5 87415315 HOSE ASSY
6 86624184 WASHER
7 86528579 NUT
8 86580178 ELBOW
9 86642448 O-RING
10 9993141 O-RING
11 86639080 TEE
12 9992298 O-RING
13 86639083 NUT
14 339832A1 CYLINDER
14 406999A1 CYLINDER STEERING
15 367244A1 HOSE
16 86579691 ELBOW
17 86639043 O-RING
18 9992298 O-RING
19 367243A1 HOSE ASSY
20 435505A1 PIN
21 435506A1 PIN
22 435501A1 SPACER
23 86624189 WASHER
24 374835 BOLT
25 242563A1 CLAMP
26 337475 NUT
27 86639057 ELBOW
28 86639045 O-RING
29 9992298 O-RING
30 327460A2 HOSE ASSY
31 418811A1 HOSE ASSY
31 87415314 HOSE ASSY
32 84042348 BOLT
33 409612A2 TUBE ASSY
34 435413A1 HOSE
35 86624194 CLAMP
36 9992069 O-RING
37 86637979 CLAMP
38 435470A1 CLAMP
39 435468A1 PLATE
40 364967A1 TEE
41 86639043 O-RING
42 9992298 O-RING
43 86502604 DUST CAP
44 178889A1 FITTING
44 Fitting Fitting
45 86639042 O-RING
46 9992298 O-RING
47 412123 WASHER
48 43362 NUT
49 394446A1 PLATE
50 86990421 BRACKET
51 L50641 CONNECTING STRIP
52 86625263 WASHER
53 43235 BOLT
54 412250 NUT
55 84989383 ELBOW
56 383586A1 HOSE ASSY
56 87418149 HOSE ASSY
57 86637979 CLAMP
58 86637996 CLAMP
59 515-23222 CLAMP
60 86628564 CLAMP
61 327459A1 HOSE ASSY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
