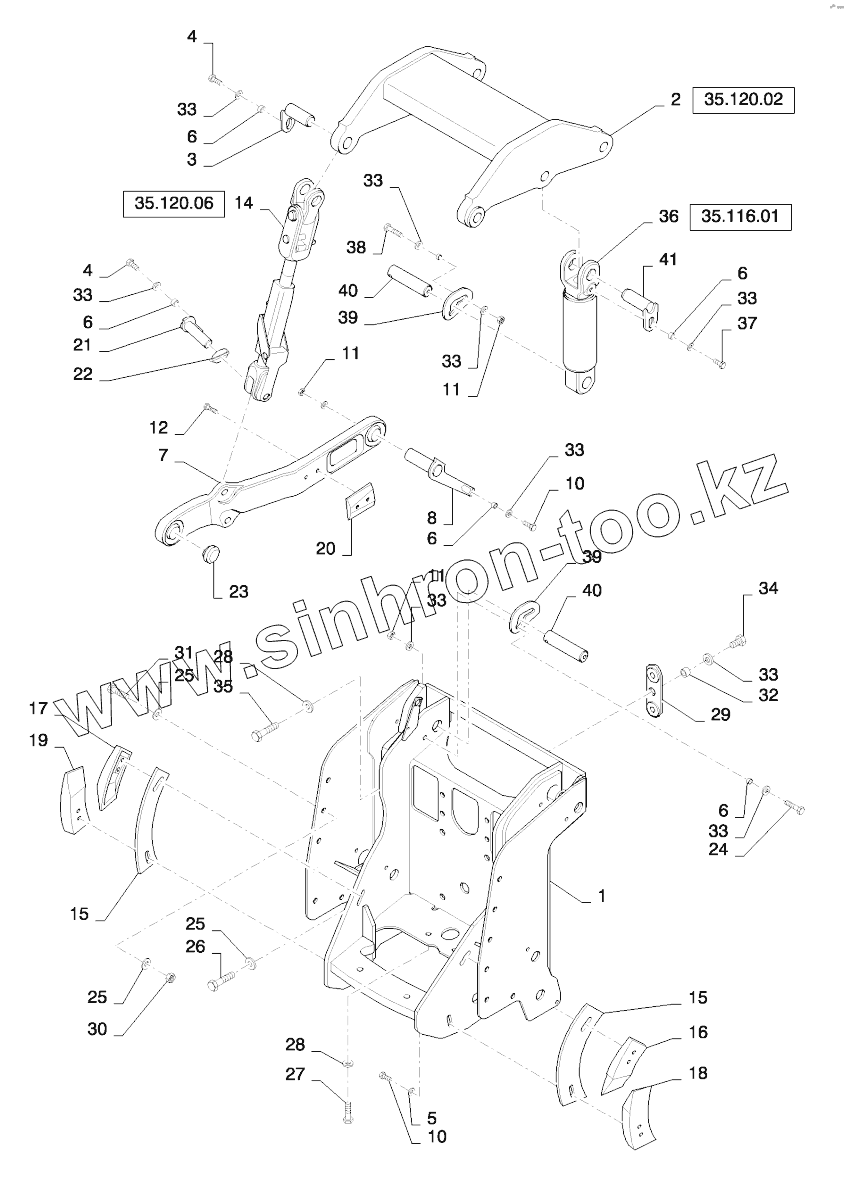

Каталог запасных частей к технике: New Holland T9.615, T9.670. THREE POINT HITCH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
6
6
6
7
8
10
10
11
11
11
12
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
28
29
30
31
32
33
33
33
33
33
33
33
33
33
34
35
36
37
38
39
39
40
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 84284081 3 POINT HITCH, Mount
2 84283851 ROCKSHAFT, Assembly, Refer To 35.120.02
3 70-6013T2 PIN
4 627-16035 BOLT
5 896-15016 Washer
6 70-5967T1 SPACER
7 403717A1 ARM
8 347641A1 PIN
9 348061A1 PIN
10 627-16060 Bolt
11 829-1416 Nut
12 827-12065 BOLT, Hex, M12 x 65, 10.9
13 403715A1 LINK, Lift, Right-Hand, (Not Shown), Refer To 35.120.06
14 403716A1 LINK, Lift, Left-Hand, Refer To 35.120.06
15 87544143 MOUNTING PLATE
16 403744A1 BLOCK ASSY
17 403745A1 BLOCK ASSY
18 87544144 Block
19 87544145 Block
20 403748A1 BLOCK ASSY
21 322096A1 PIN
22 A30338 PIN
23 275912A1 BALL
24 827-16080 Bolt
25 896-11024 Washer
26 827-24110 Bolt
27 827-20090 Bolt
28 896-11020 Washer
29 259389A1 PLATE
30 829-1424 Nut
31 627-24060 Bolt
32 70-5967T1 SPACER
33 896-11016 WASHER
34 627-16025 Bolt
35 627-20050 Болт
36 87304298 CYLINDER, Three Point Hitch, Lift, Inc. 1 - 17
37 627-16035 BOLT
38 827-16060 Bolt
39 403204A1 PLATE
40 321188A2 PIN
41 70-5973T2 PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
