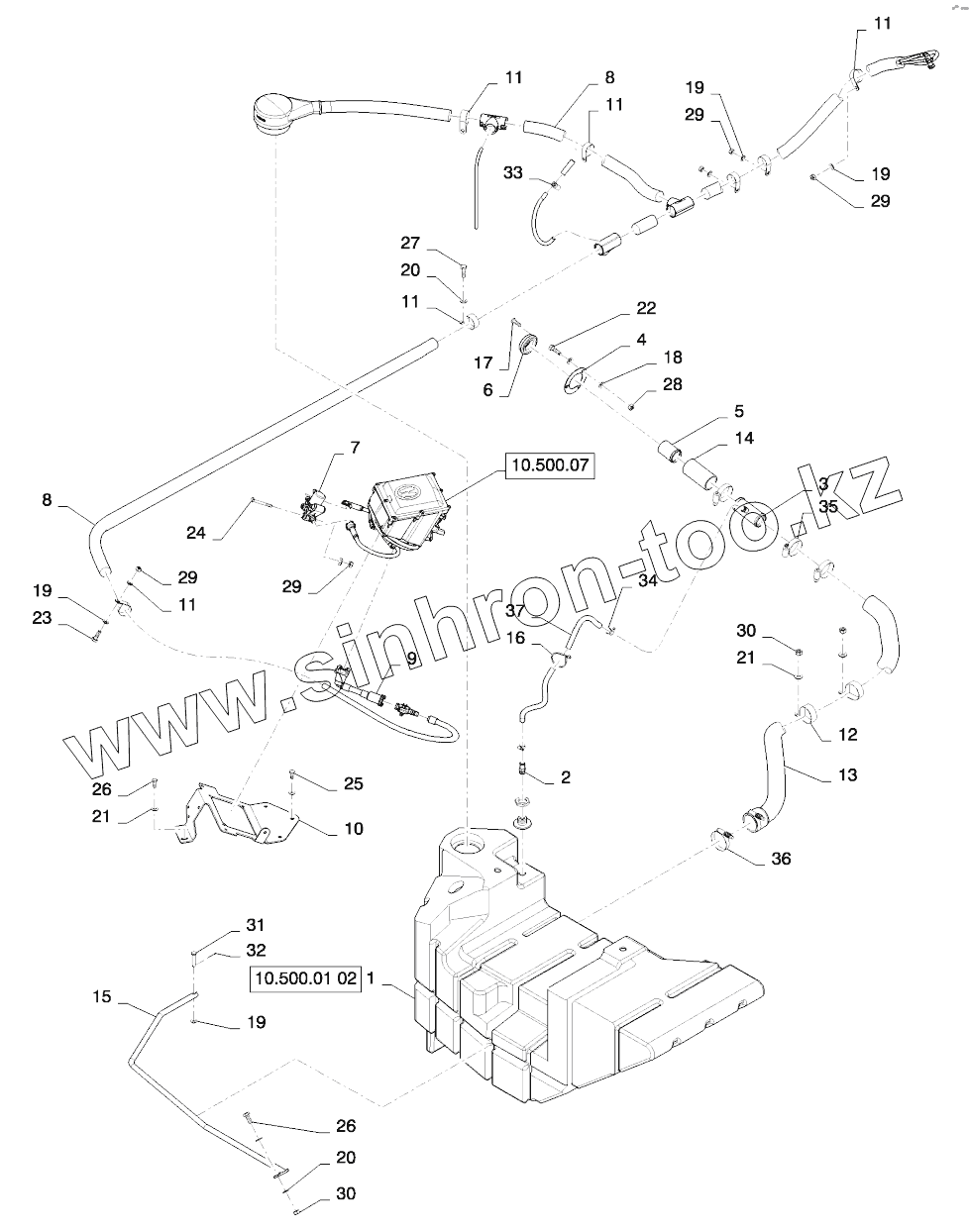

Каталог запасных частей к технике: New Holland T9.615, T9.670. SCR TANK AND PLUMBING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
11
11
11
11
12
13
14
15
16
17
18
19
19
19
19
20
20
21
21
22
23
24
25
26
26
27
28
29
29
29
29
30
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 84367420 TANK, DEF, 236L
2 84281937 Fitting
3 84207724 Tee
4 84315307 Filler
5 87483158 Neck filler
6 84206552 Filler cap
7 84151635 Heater valve
8 84346280 HOSE ASSY., Hose Assembly, DEF Bundle, Inc. 9
9 84263625 Hose assy
10 84346284 BRACKET, SUPPORTING
11 515-23412 Clamp
12 515-25635 Clamp
13 84360581 HOSE, DEF Fill
14 84360578 HOSE, DEF Fill
15 84295126 SUPPORT, DEF Tank
16 84346286 HOSE, DEF Tank Fill Vent
17 87343623 Hexsoc screw
18 895-11006 WASHER
19 895-11008 Washer
20 895-11010 Washer
21 895-15010 Washer
22 627-6020 Bolt
23 627-8025 Bolt
24 827-8070 Bolt
25 844-8025 Bolt
26 627-10025 Bolt
27 627-10035 BOLT
28 829-1406 Nut
29 829-1408 Nut
30 829-1410 Nut
31 728-840 Clevis pin
32 733-1616 Cotter pin
33 214-1406 Hose clamp
34 214-1712 Hose clamp
35 214-3140 Hose clamp
36 L115549 CLAMP
37 L18331 STRAP
38 84398884 Spacer, Urea Tank, Attach To Bottom Of Tank, (Not Shown)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
