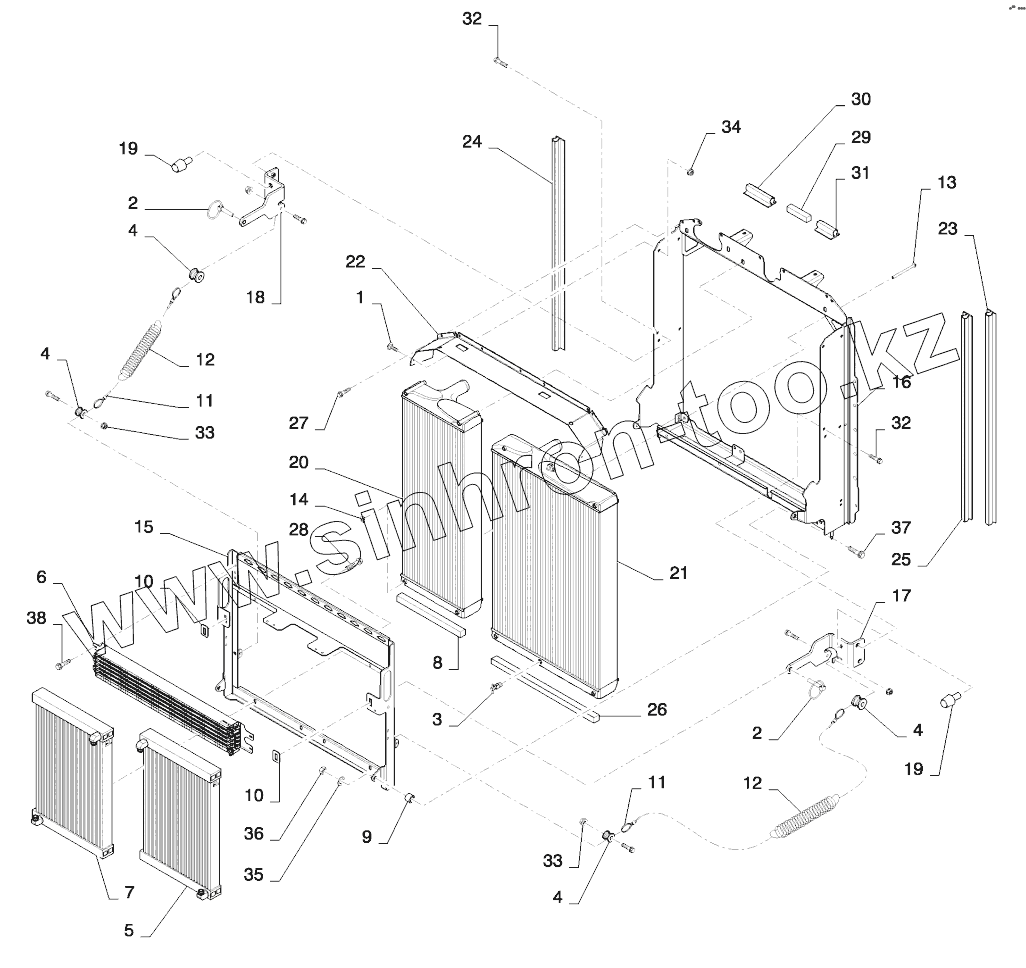

Позиция на иллюстрации	Заводской номер детали		Название детали
1	120038		Carriage bolt
2	132757		Linch pin
3	217-92		Cock
4	320429A1		SPOOL
5	84210954		OIL COOLER, Transmission
6	84210956		CONDENSER, CONDENSOR, A/C
7	84252569		OIL COOLER, Hydraulic
8	84269347		SEAL, Cooling, Bottom Foam
9	84269357		BUSHING
10	84269359		WEAR PAD
11	84269365		CABLE, Stop
12	84269367		SPRING, Extension
13	84269372		PIN, Radiator
14	84269374		CLIP, Radiator Pin
15	84269380		FRAME, Cooler Swing Out
16	84269385		FRAME, Cooler Main
17	84514406		BRACKET, Cooler, RH Retaining
18	84514403		BRACKET, Cooler, LH Retaining
19	84269389		BUMPER, Rubber
20	84286668		COOLER ASSY., Charge Air
21	84286669		RADIATOR
22	84323049		COVER PLATE, Top
23	84323051		Seal
24	84323052		Seal
25	84323053		Seal
26	84323054		SEAL, Bottom Foam
27	84323056		FLANGE BOLT, Shoulder, M8 X 16
28	84323057		FLANGE BOLT, Shoulder, M10 X 21
29	84344632		SEAL, Top Foam
30	84344633		SEAL, P-Style Bulb
31	84344634		SEAL, P-Style Bulb
32	844-6045		BOLT
33	86619800		Flange nut
34	86619801		LOCK NUT, M8 x 1.25, Flg, Cl 8
35	86625256		WASHER
36	87497916		Nut
37	87695414		BOLT, Flange, M12 X 35 FULL 10.9 ZND
38	9804258		BOLT
