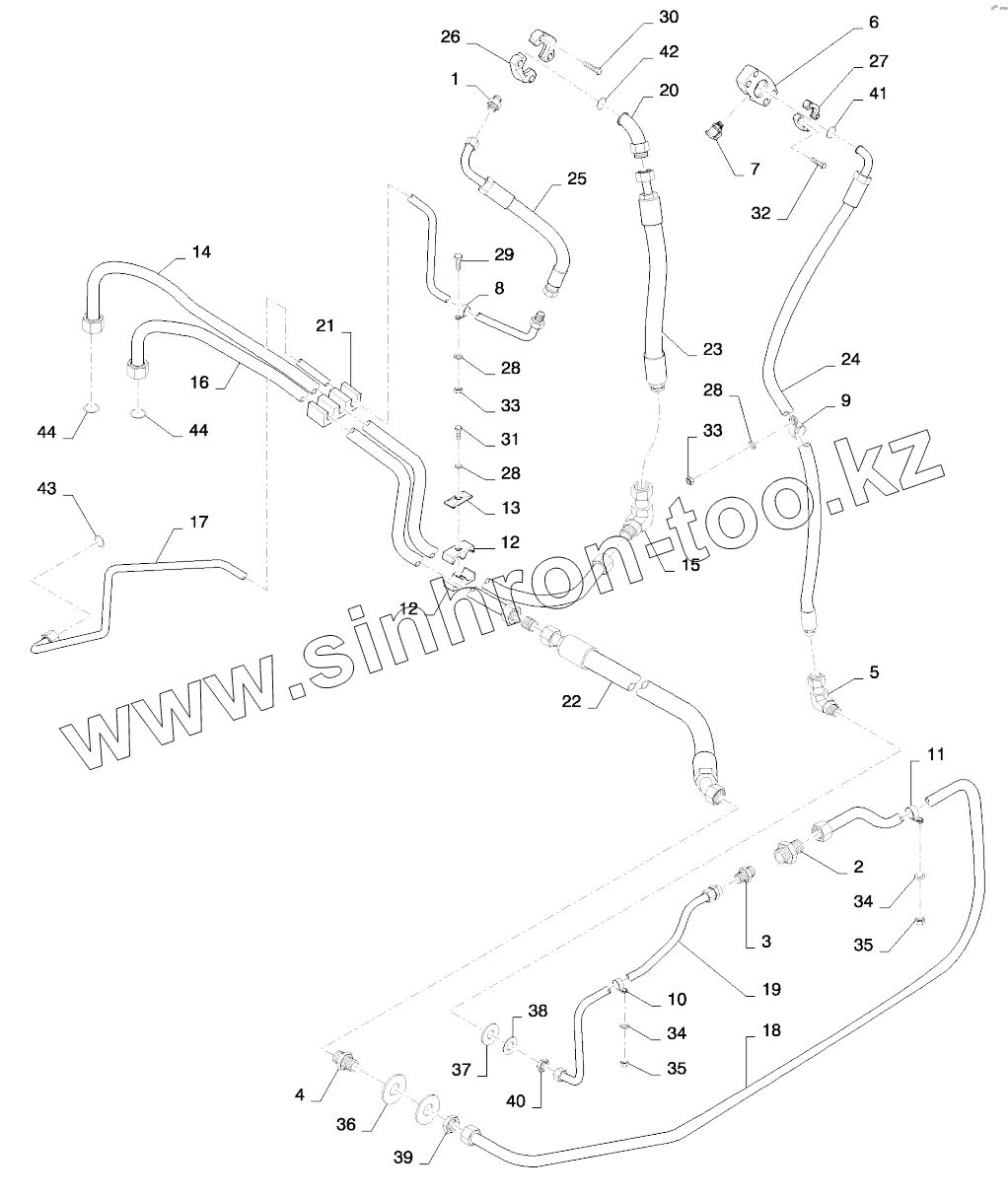

Каталог запасных частей к технике: New Holland T9.615, T9.670. HYDRAULIC FAN PLUMBING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
1 201-103 Hyd connector
2 700-158 HYD CONNECTOR, 1 7/16"-12 ORFS x M42 x 2 ORB
3 700-164 HYD CONNECTOR, 1 3/16"-12 ORFS x M33 x 2 ORB
4 701-116 UNION, 1 7/16"-12 ORFS, Blkd, Shroud Fitting
5 86837484 ELBOW, Shroud Fitting
6 87440383 VALVE BLOCK, Hydraulic 1" SAE Flange Port
7 178889A1 FITTING
8 515-23159 Clamp
9 515-23317 Clamp
10 515-25190 CLAMP, 3/4", Insul, 1/2" Bolt
11 515-25254 CLAMP
12 50-2534T1 CLAMP, Tube
13 50-2533T1 Plate
14 84293428 HYD. TUBE, Hydraulic Fan Suction
15 701-339 Elbow
16 84258615 TUBE, Hydraulic Fan Oil Return
17 84258617 TUBE, Hydraulic Fan Drain
18 84293432 HYD. TUBE, Hydraulic Fan Return, 60CC
19 84204313 TUBE, Hydraulic Fan Pressure, 42"
20 84293426 HYD. TUBE, Hydraulic Fan Suction Pump
21 84258621 FOAM, BLOCK, Foam Tube Support
22 84293438 HOSE, Hydraulic Fan Return
23 84365040 HOSE ASSY., Hydraulic Fan Suction
24 84167200 HYDRAULIC HOSE, Fan Motor Supply
25 84244552 HOSE ASSY., Fan Drain
26 A14157 Фланец
27 A12306 FLANGE
28 895-11008 Washer
29 613-8020 Bolt
30 627-12035 Bolt
31 827-8060 Bolt
32 827-10055 BOLT
33 829-1408 Nut
34 895-15010 Washer
35 829-1410 Nut
36 431802A1 WASHER
37 495-81206 WASHER, 1 9/32" x 2 1/2" x .120"
38 431806A1 WASHER
39 701-908 Bhd lock nut
40 701-1249 LOCK NUT, 1 3/16"-12, ORFS Blkhd
41 238-5219 O-RING, -219, 70 Duro, 1.296" ID x .139" Thk
42 238-5225 O-RING, -225, 70 Duro, 1.859" ID x .139" Thk
43 238-6016 O-ring
44 238-6021 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
