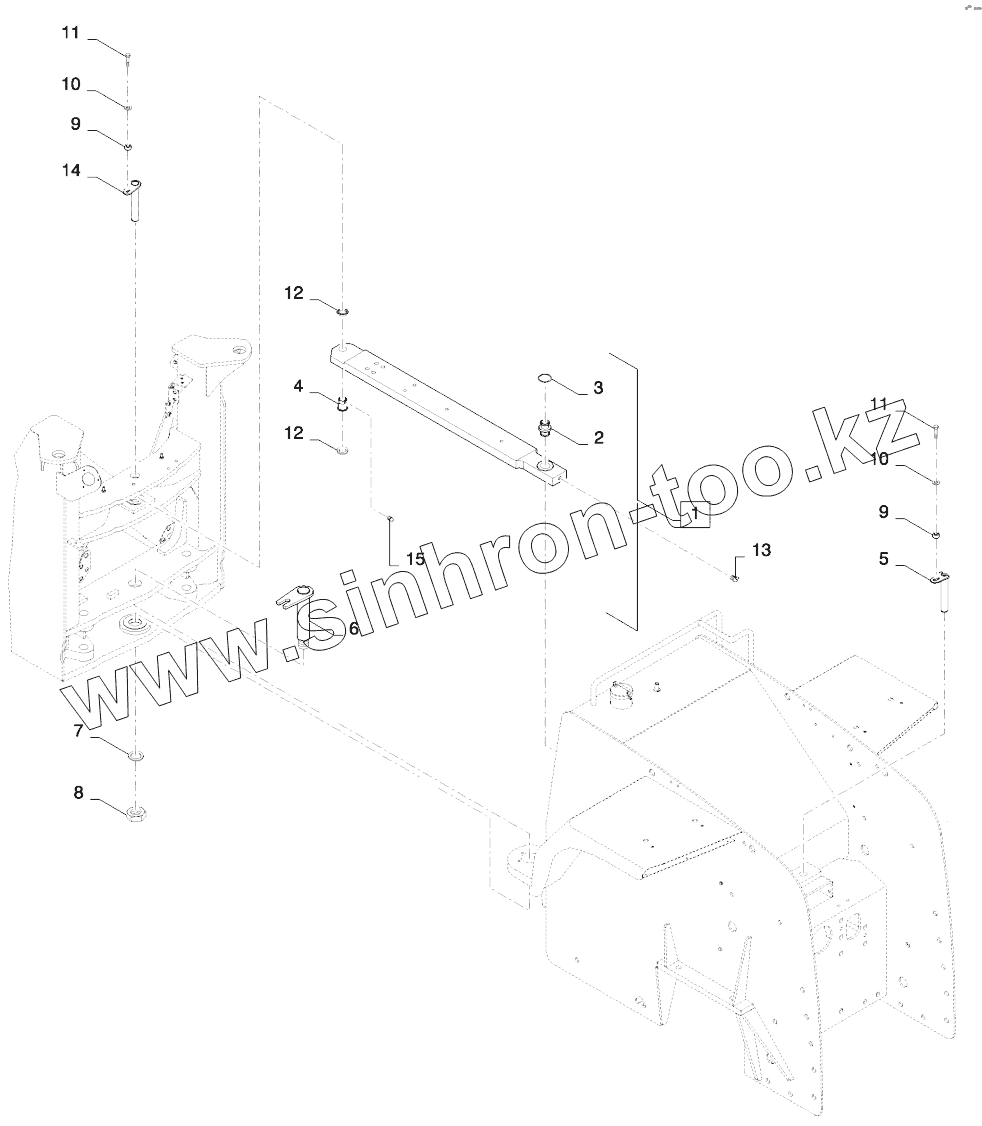

Каталог запасных частей к технике: New Holland T9.615, T9.670. CENTER CONNECTING LINK

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84180386		Connecting link
1	84221628		CONNECTING LINK, Center, T9.615 And T9.670, Inc. 2-4
2	70-5468T1		SPHERICAL BEARING, 1.751" ID x 3.5625" OD x 4", Spherical, Sealed
3	101-21354		SNAP RING
4	435529A1		BUSHING
5	195941A1		PIN
6	87695889		PIN, Articulation Joint, T9.615 And T9.670
6	87590638		Pin
7	86637642		WASHER, T9.560
7	87698859		WASHER, 2.3125 X 3.5 X 0.25 HTS ZND, T9.615 And T9.670
8	87698858		JAM NUT, 2-1/4-12 X 1-13/64 5 ZND, T9.615 And T9.670
8	425-1528		Jam nut
9	70-5967T1		SPACER
10	896-11016		WASHER
11	627-16040		Bolt
12	D95143		SEAL
13	219-36		NIPPLE
14	87399531		Large pin
15	219-1		Lube nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
