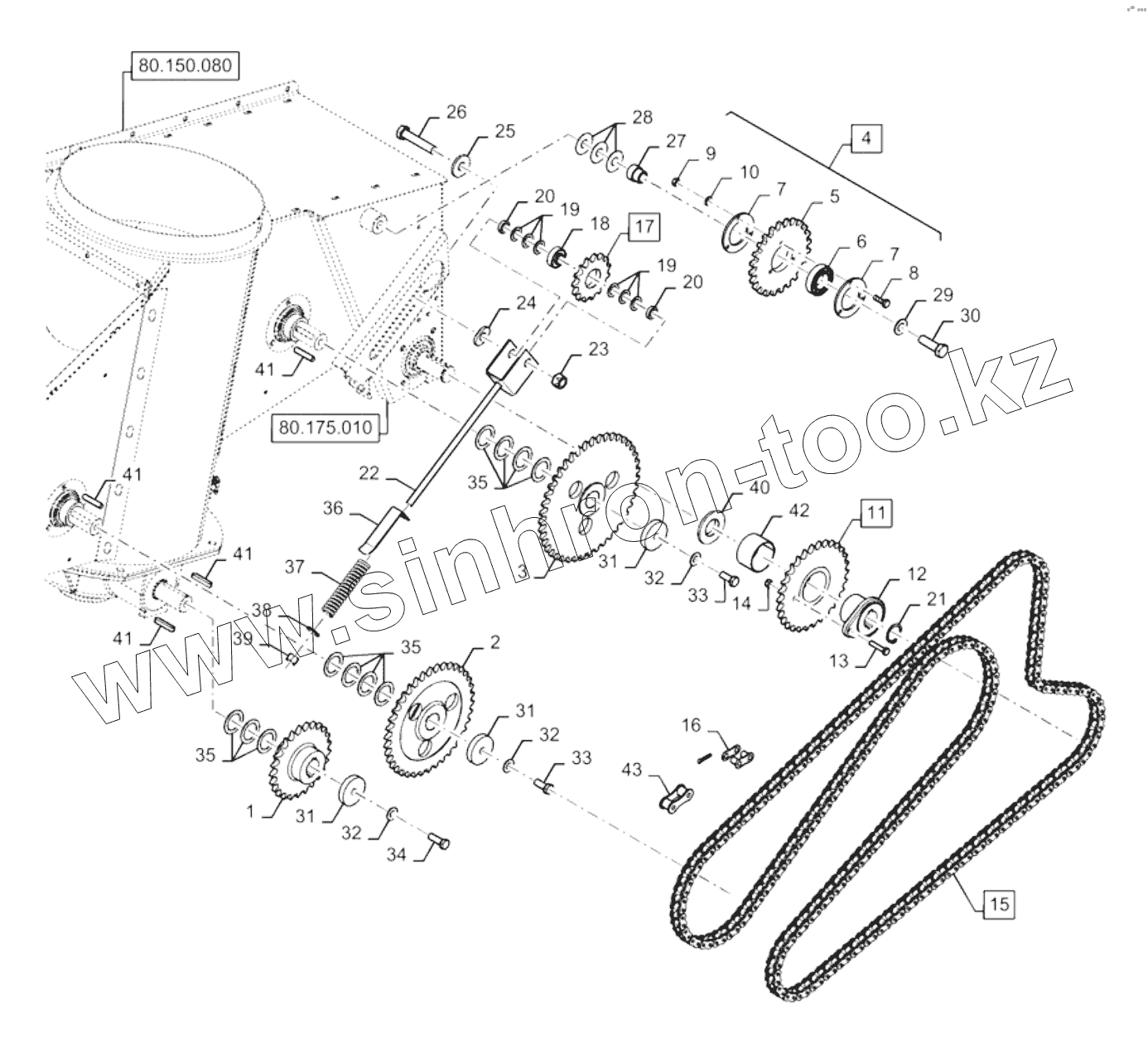

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). UNLOADING AUGER, DRIVE, CHAIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
7
8
9
10
11
11
11
12
13
14
15
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
32
33
33
34
35
35
35
36
37
38
39
40
41
41
41
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 84069770 Sprocket
2 84069777 Sprocket
2 87710883 Sprocket
3 84069677 Sprocket
3 87710883 Sprocket
4 86565318 Sprocket
5 86594534 Sprocket
6 443898 Ball bearing
7 310146 Bearing cover
8 120100 BOLT
9 9706755 Nut
10 322357 Шайба бельвиля
11 47396457 Sprocket
11 84069795 Sprocket
11 84322650 Sprocket
12 84073176 Shear bolt bushing
13 43129 Bolt
14 86629542 Гайка
15 86566790 Chain
15 84470351 Chain
16 86595264 Link chain
17 86627639 Sprocket
18 66553 Ball bearing
19 34821 Washer
20 84178396 Spacer
21 370004 Snap ring
22 86588887 Clevis
23 86000441 Nut
24 86623083 Spacer
25 86519909 Washer
26 120093 Bolt
27 9515145 Bushing
28 393062 Washer
29 140048 Belleville washer
30 120090 Bolt
31 84073172 Washer
32 140046 Belleville washer
33 9706687 Bolt
34 300389 Болт
35 9800957 Washer
36 86601493 Indicator
37 337829 Spring
38 378245 Washer
39 412126 NUT
40 84195867 Spacer
41 170012 Key
42 9819016 Bushing
43 86595269 Link
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
