Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). UNLOADING AUGER, DRIVE

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

7

8

9

9

10

11

12

13

13

13

14

14

14

15

15

16

16

17

18

19

20

20

21

22

23

24

25

26

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

42

43

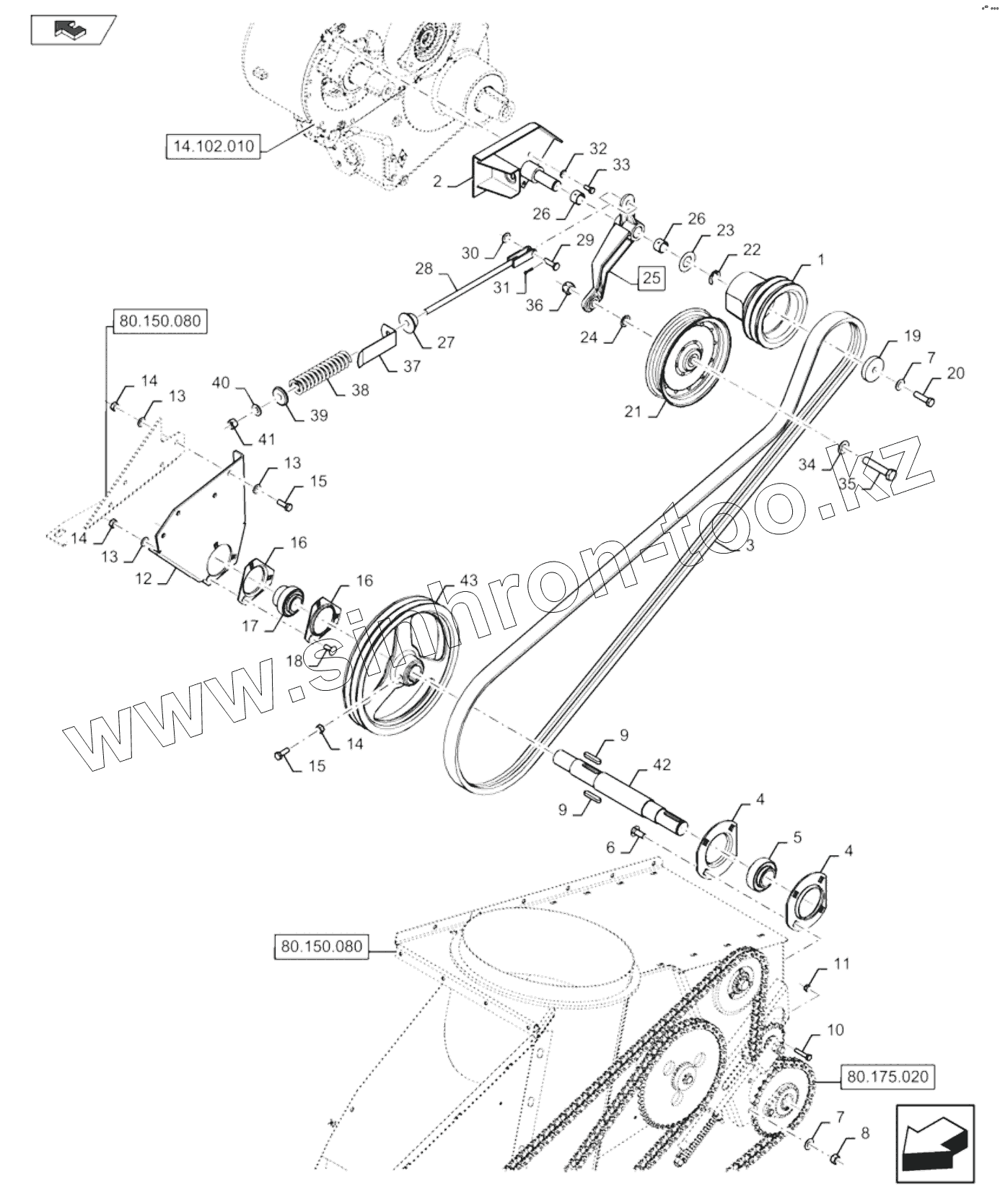

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87656267		Grooved pulley
2	84235049		Shaft
3	87011585		V-belt
4	86620027		Flanged bearing
5	84057307		Ball bearing
6	120044		Carriage bolt
7	140046		Belleville washer
8	9706685		Nut
9	170012		Key
10	43129		Bolt
11	86629542		Гайка
12	84274830		Plate
13	140045		Belleville washer
14	100016		Гайка
15	43140		BOLT
16	84814939		Flange
17	84814912		Ball bearing
18	86633356		Carriage bolt
19	84073172		Washer
20	9706702		Bolt
20	9628065		Винт
21	86588003		Idler
22	579497		Circlip
23	27317		Washer
24	34821		Washer
25	87521317		Arm
26	84057311		Bushing
27	86560521		Pivot
28	86587035		Rod
29	390040		Clevis pin
30	378244		Washer
31	130003		PIN
32	322358		Belleville washer
33	120104		BOLT
34	140048		Belleville washer
35	120093		Bolt
36	86000441		Nut
37	86587036		Indicator
38	693887		Spring
39	9513105		Cup washer
40	378245		Washer
41	412126		NUT
42	84236007		Shaft
42	84376030		Shaft
43	87758064		Pulley

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
