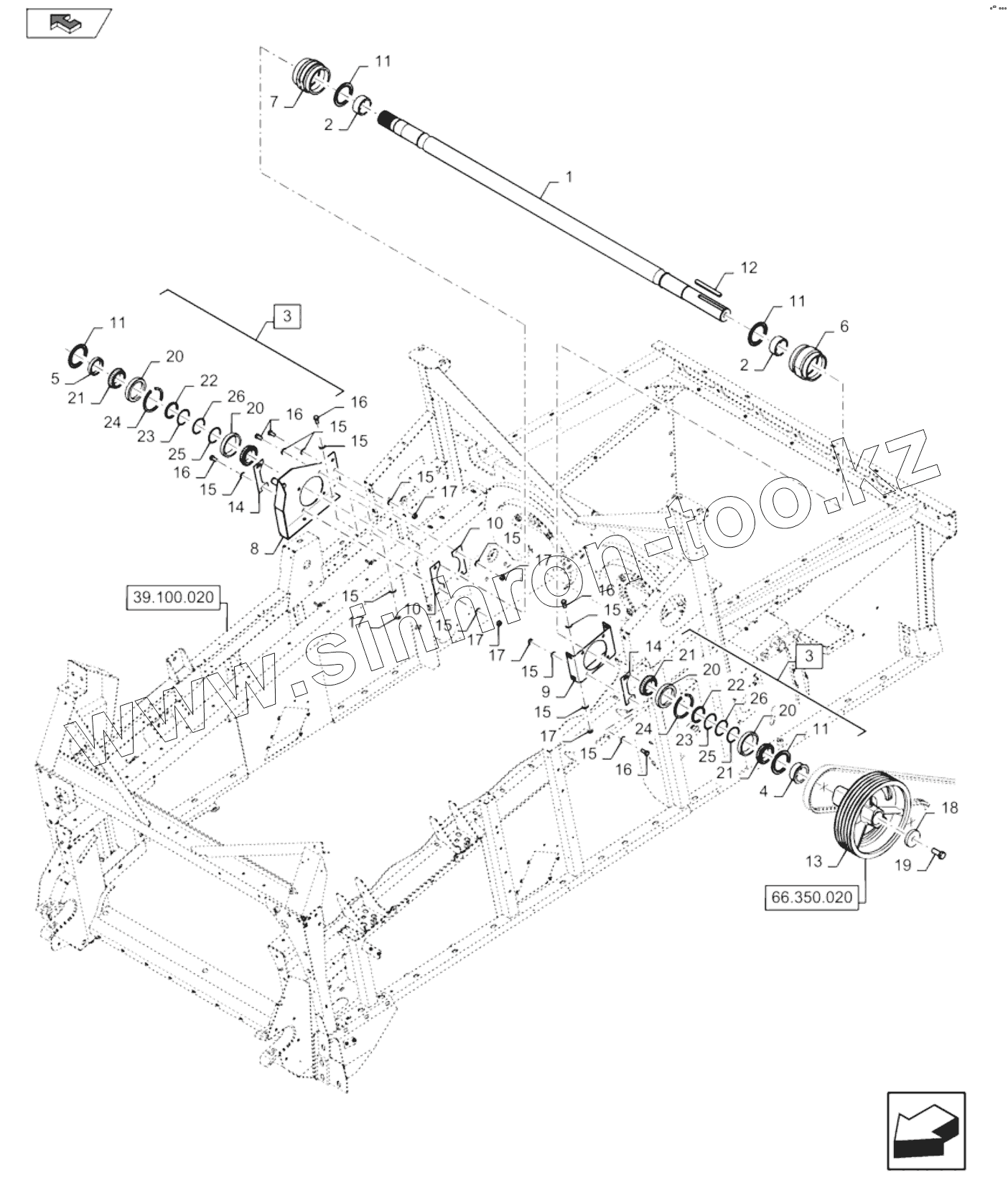

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). ROTARY SEPARATOR, SHAFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
8
9
10
10
11
11
11
11
12
13
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
17
17
17
17
17
17
18
19
20
20
20
20
21
21
21
22
22
23
23
24
24
25
25
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 84170997 Main shaft
1 84170980 Main shaft
2 86638988 Spacer
3 86562327 Bearing set
4 84169612 Spacer
5 86638986 Spacer
6 86588724 Bearing housing
7 86588112 Bearing housing
8 84318218 Plate
9 84076087 Bearing carrier
10 695089 Plate
11 86974064 Seal
12 87549800 Key
13 87544450 Pulley
14 84076088 Plate
15 140046 Belleville washer
16 9706687 Bolt
17 9706685 Nut
18 84073278 Washer
19 9847023 Bolt
20 510892 Bearing cup
21 510884 Bearing cone
22 86562323 Spacer
23 163234 Shim
24 649022 Spacer
25 163236 Shim
26 163233 Shim
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
