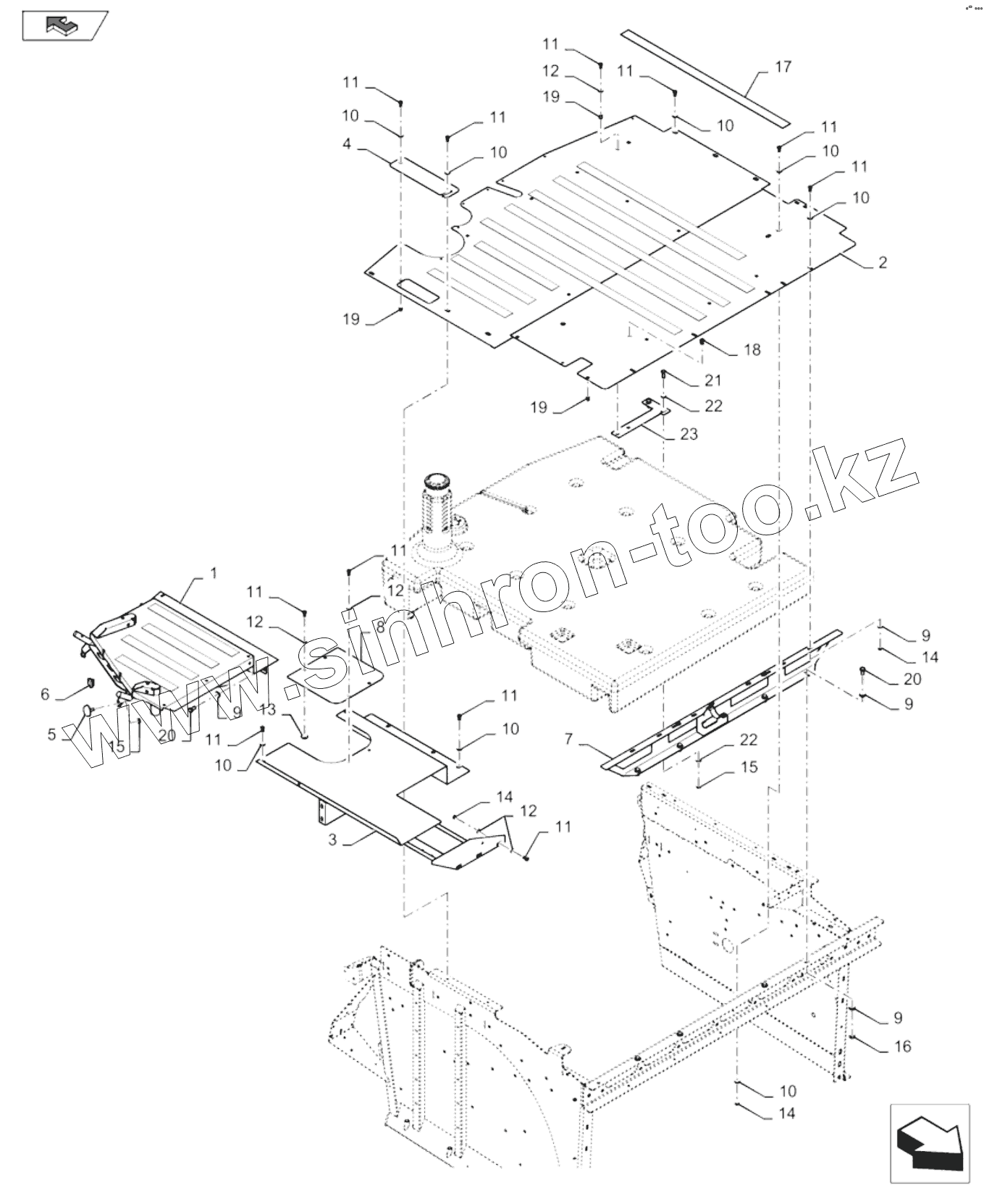

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). REAR DECK ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
14
14
14
15
15
16
17
18
19
19
19
20
20
21
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 87747162 Platform
2 84260610 Platform
3 84227920 Platform
4 87751371 Fixing plate
5 190029 Stop
6 138140 Bumper
7 84303823 Support
8 84355725 Plate
9 140046 Belleville washer
10 412650 Belleville washer
11 120104 BOLT
12 322358 Belleville washer
13 140075 Washer
14 9706690 Nut
15 100016 Гайка
16 9706685 Nut
17 401502 Anti-skid strip
18 86976968 Insert
19 84983188 Rivet
20 300388 Bolt
21 43140 BOLT
22 140045 Belleville washer
23 84389355 Support
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
