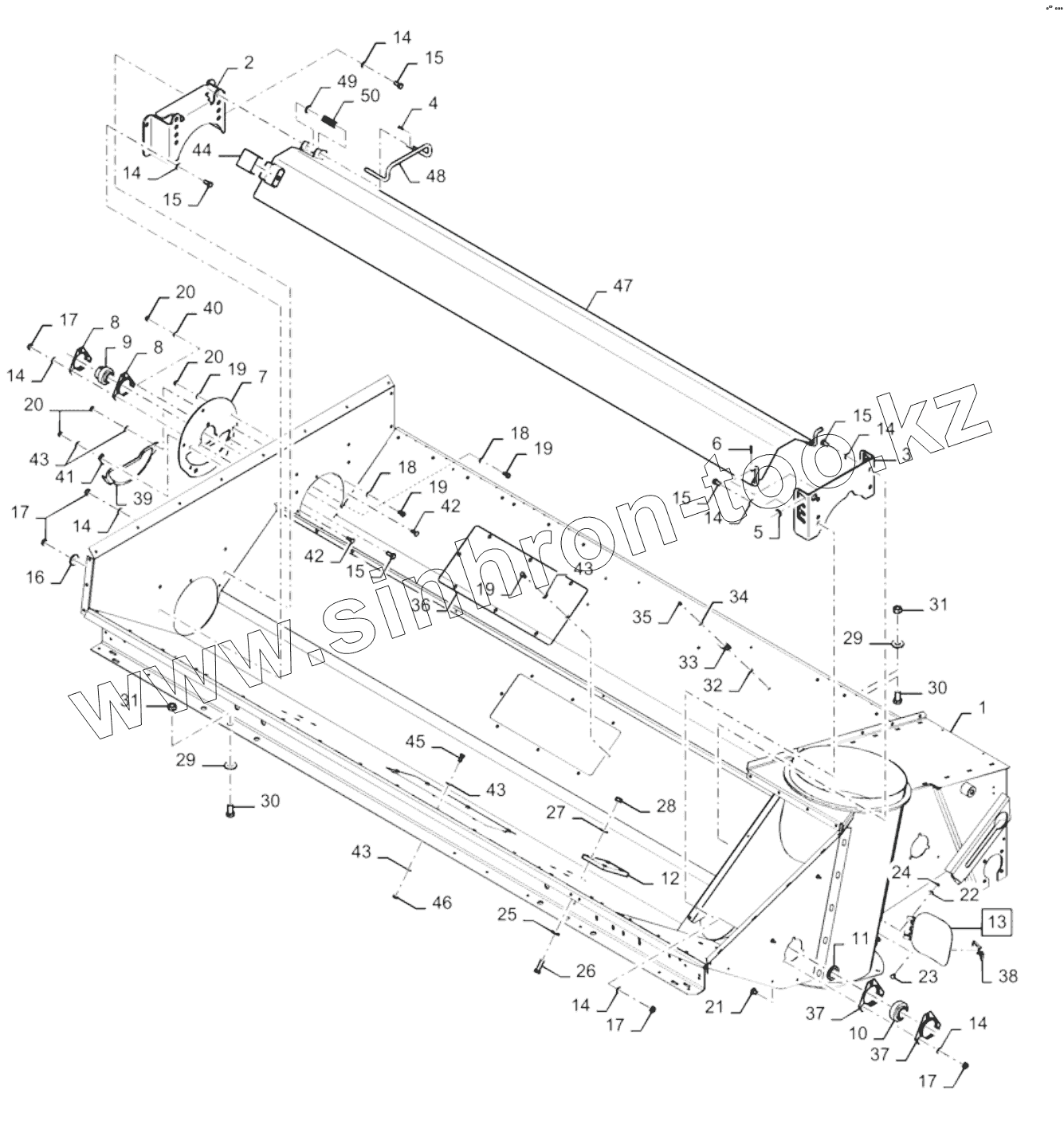

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). GRAINTANK BOTTOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
14
14
14
14
14
14
15
15
15
15
15
16
17
17
17
17
18
18
19
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
43
43
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 84325159 Tank
1 84325161 Tank
2 86975993 Bracket
3 86975994 Bracket
4 130004 Cotter pin
5 86624146 Washer
6 130004 Cotter pin
7 87342517 Bearing cover
8 84414986 Flange
9 87044350 Bearing ass
10 87605592 Ball bearing
11 84075099 Washer
12 87665292 Plate
13 87583588 Cover assy
14 412655 Belleville washer
15 43139 SCREW
16 213404 Spacer
17 100016 Гайка
18 322358 Belleville washer
19 120104 BOLT
20 9706690 Nut
21 120041 Carriage bolt
22 322357 Шайба бельвиля
23 9706703 Carriage bolt
24 9706755 Nut
25 394630 Washer
26 86629541 Bolt
27 140046 Belleville washer
28 9706685 Nut
29 86589278 Belleville washer
30 86508583 Bolt
31 100020 Гайка
32 140015 Washer
33 362786 Fastener
34 362785 Belleville washer
35 445394 Rivet
36 87107198 Cover
37 84414985 Flanged bearing
38 40008 Clamp
39 87342513 Cover
40 86588500 Washer
41 425093 Clamp
42 308761 Carriage bolt
43 322358 Belleville washer
44 86976481 Cover
45 120104 BOLT
46 9706690 Nut
47 87284631 Cover
48 86975418 Handle
49 86624146 Washer
50 80025823 Spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
