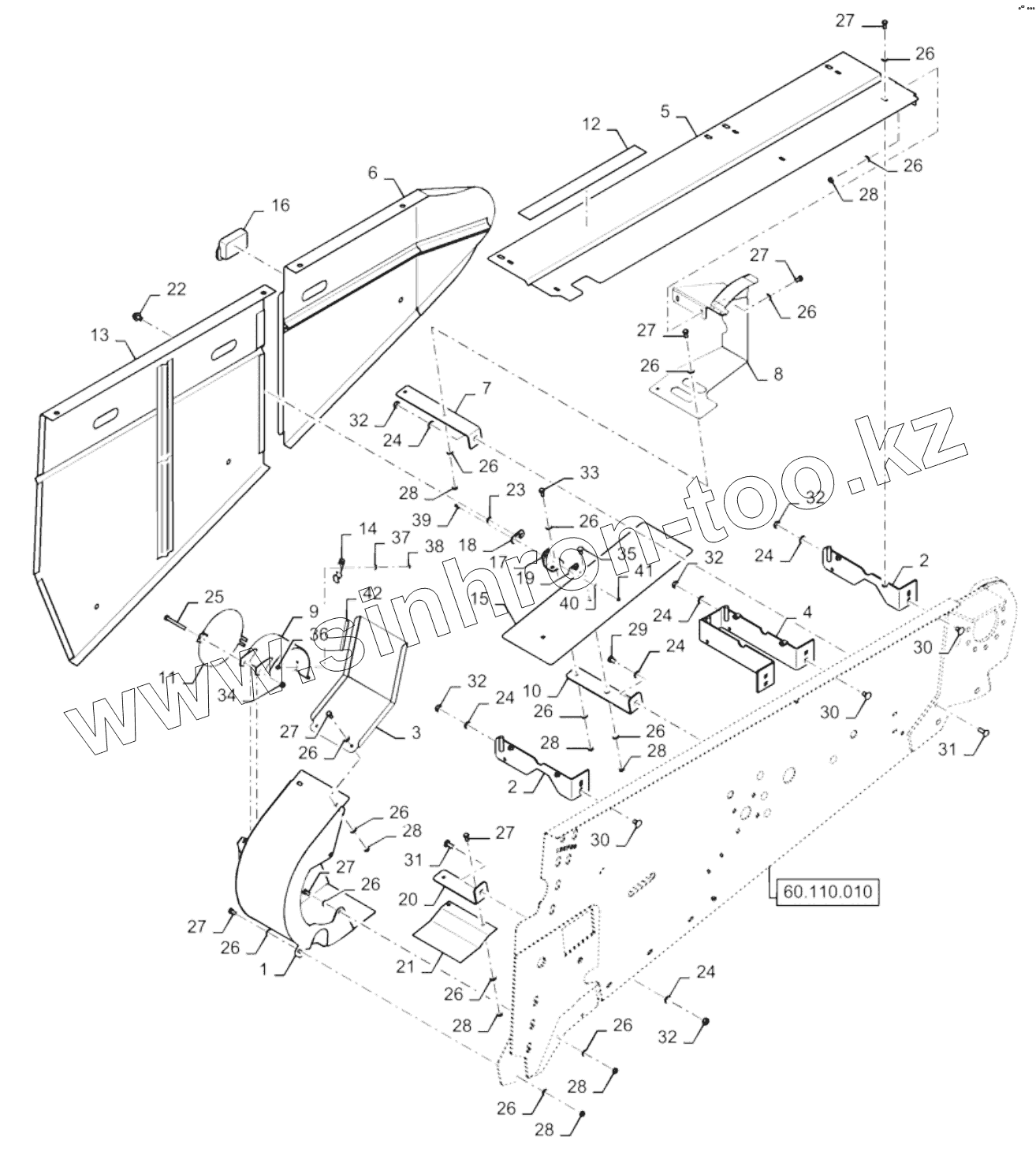

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). FEEDER SHIELDS, RH
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
24
24
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
29
30
30
30
31
31
32
32
32
32
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 84388168 | Protection plate | |
| 2 | 84388125 | Bracket | |
| 3 | 84547224 | Shield | |
| 3 | 84388159 | Channel | |
| 4 | 87549630 | Bracket | |
| 5 | 84390259 | Protection plate | |
| 6 | 84165100 | Protection plate | |
| 7 | 84165836 | Bracket | |
| 8 | 84486554 | Shield | |
| 8 | 84561492 | Shield | |
| 9 | 87011374 | Cover | |
| 10 | 84392009 | Bracket | |
| 11 | 87031211 | Cover | |
| 12 | 401502 | Anti-skid strip | |
| 13 | 84393126 | Protection plate | |
| 14 | 9801069 | Latch | |
| 15 | 86974605 | Plate | |
| 16 | 3962571 | Handle | |
| 17 | 84391407 | Angle | |
| 18 | 84391408 | Plate | |
| 19 | 84385737 | Anchor | |
| 20 | 84392046 | Bracket | |
| 21 | 84392339 | Plate | |
| 22 | 84343065 | Arrester | |
| 23 | 9514605 | Lock washer | |
| 24 | 140045 | Belleville washer | |
| 25 | 43133 | BOLT | |
| 26 | 322358 | Belleville washer | |
| 26 | 322358 | Belleville washer | |
| 27 | 120104 | BOLT | |
| 27 | 120104 | BOLT | |
| 28 | 9706690 | Nut | |
| 28 | 9706690 | Nut | |
| 29 | 43138 | BOLT | |
| 30 | 86512422 | Carriage bolt | |
| 31 | 86512446 | Болт | |
| 32 | 100016 | Гайка | |
| 33 | 43127 | BOLT | |
| 34 | 86629542 | Гайка | |
| 35 | 86507486 | Carriage bolt | |
| 36 | 300806 | Bolt | |
| 37 | 322357 | Шайба бельвиля | |
| 38 | 86508813 | Nut | |
| 39 | 14440327 | Винт | |
| 40 | 322355 | Belleville washer | |
| 41 | 100012 | NUT | |
| 42 | NH291525 | Edge |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
