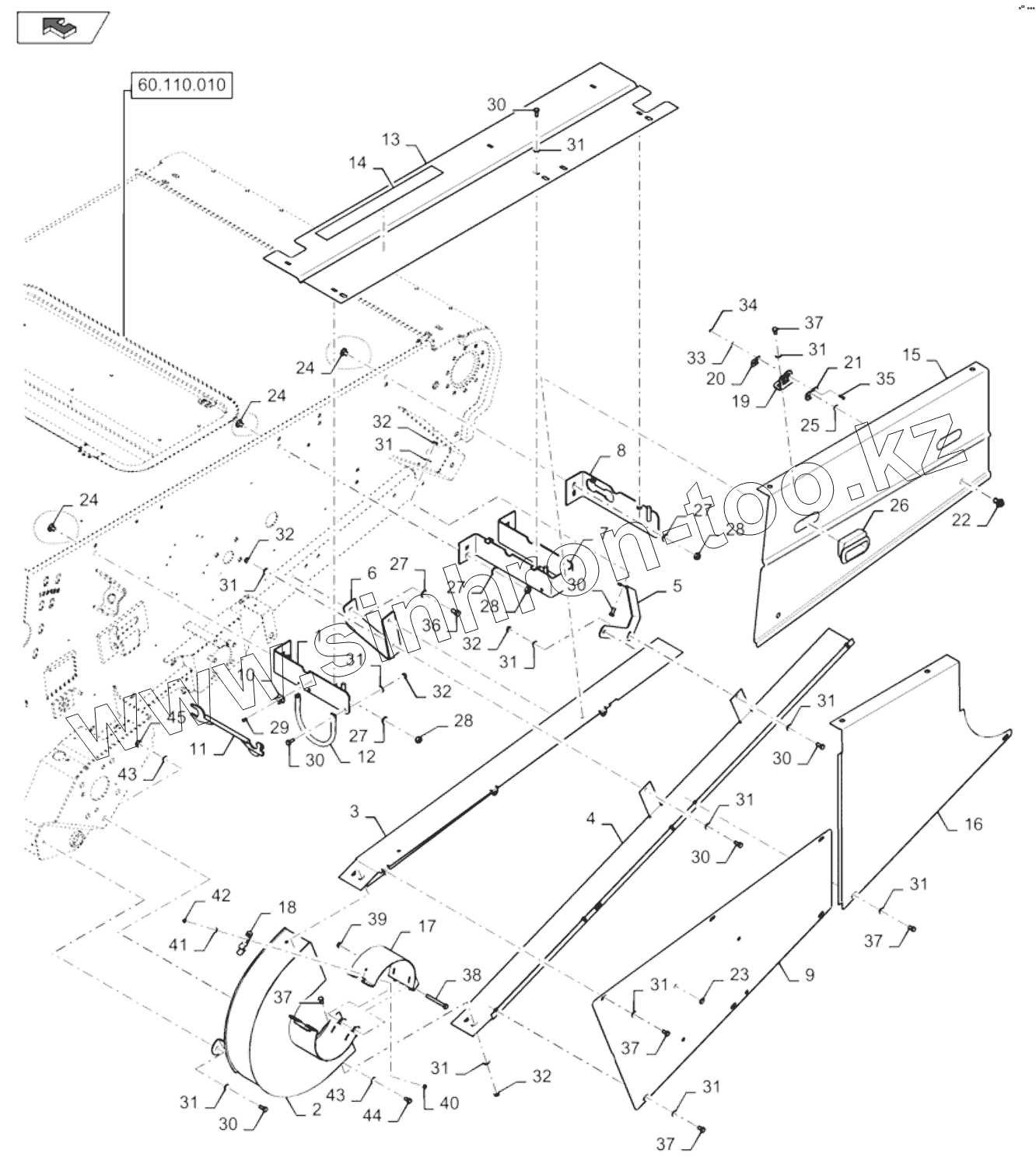

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). FEEDER SHIELDS, LH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
27
27
27
28
28
28
29
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
31
32
32
32
32
32
33
34
35
36
37
37
37
37
37
38
39
40
41
42
43
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 87549626 Support
2 87544940 Shield
3 84383734 Angle
4 84384159 Plate
5 84383206 Angle
6 84384533 Bracket
7 87549630 Bracket
8 84382741 Bracket
9 87572675 Protecting cover
10 323307 Clamp
11 84431038 Tool
12 86614914 Support
13 84382718 Plate
14 401502 Anti-skid strip
15 84384902 Protection plate
16 84384663 Protection plate
17 87011374 Cover
18 9801069 Latch
19 84391407 Angle
20 84385737 Anchor
21 84391408 Plate
22 84343065 Arrester
23 84435001 Plug
24 86512422 Carriage bolt
25 9514605 Lock washer
26 3962571 Handle
27 140045 Belleville washer
28 100016 Гайка
29 445394 Rivet
30 120104 BOLT
31 322358 Belleville washer
32 9706690 Nut
33 322355 Belleville washer
34 100012 NUT
35 14440327 Винт
36 43138 BOLT
37 120103 Bolt
38 43133 BOLT
39 86629542 Гайка
40 300806 Bolt
41 322357 Шайба бельвиля
42 86508813 Nut
43 140048 Belleville washer
44 120090 Bolt
45 100020 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
