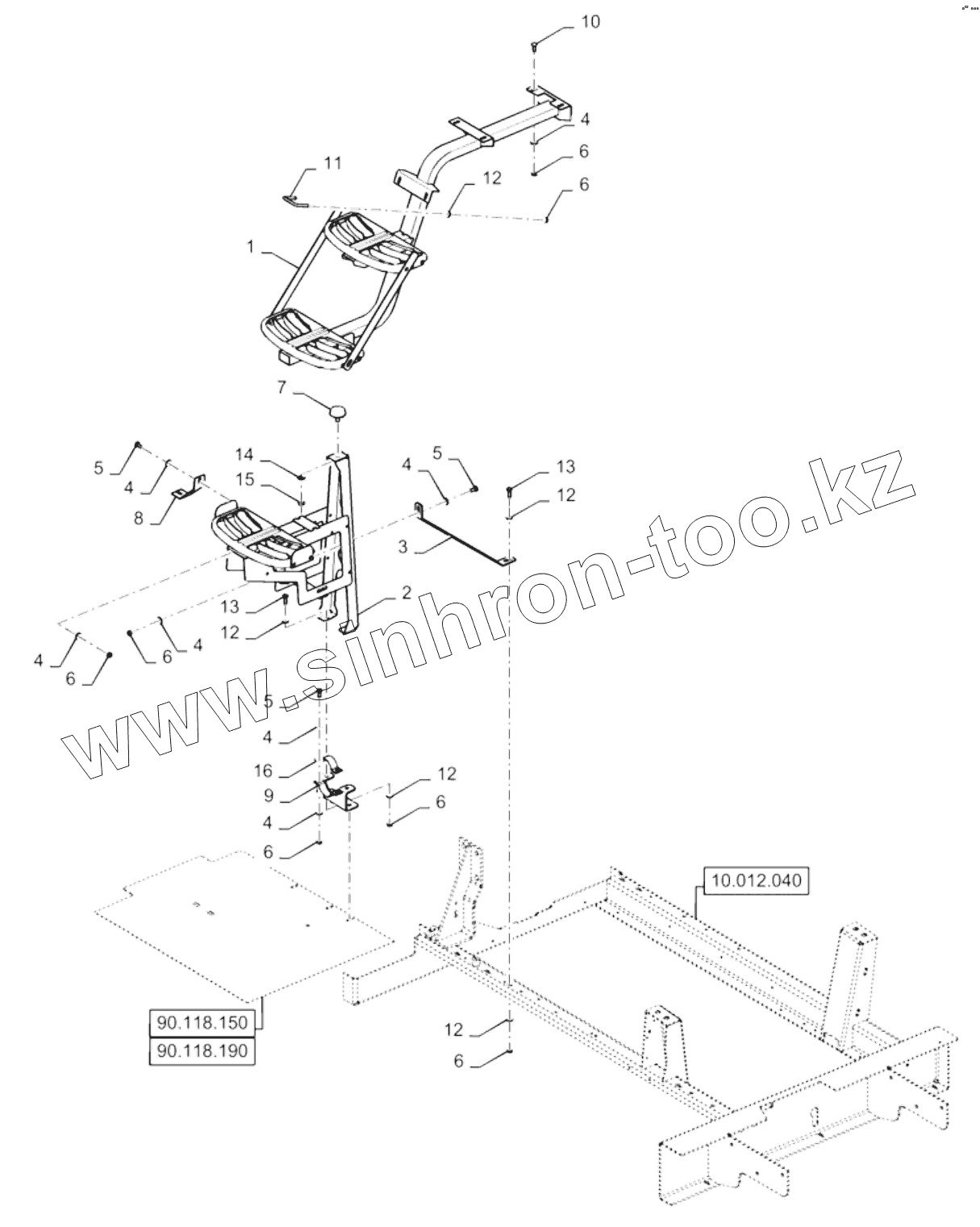

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). ENGINE GUARDS, LADDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
4
4
4
4
4
4
5
5
5
6
6
6
6
6
6
6
7
8
9
10
11
12
12
12
12
12
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 84269850 Step
2 84275902 Support
2 84570625 Ladder
2 84583182 Ladder
3 84184480 Support
4 412650 Belleville washer
5 120104 BOLT
6 9706690 Nut
7 190029 Stop
8 84278230 Bracket
9 84384212 Bracket
10 308761 Carriage bolt
11 87284385 U-bolt
12 322358 Belleville washer
13 43127 BOLT
14 140045 Belleville washer
15 100016 Гайка
16 84037158 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
