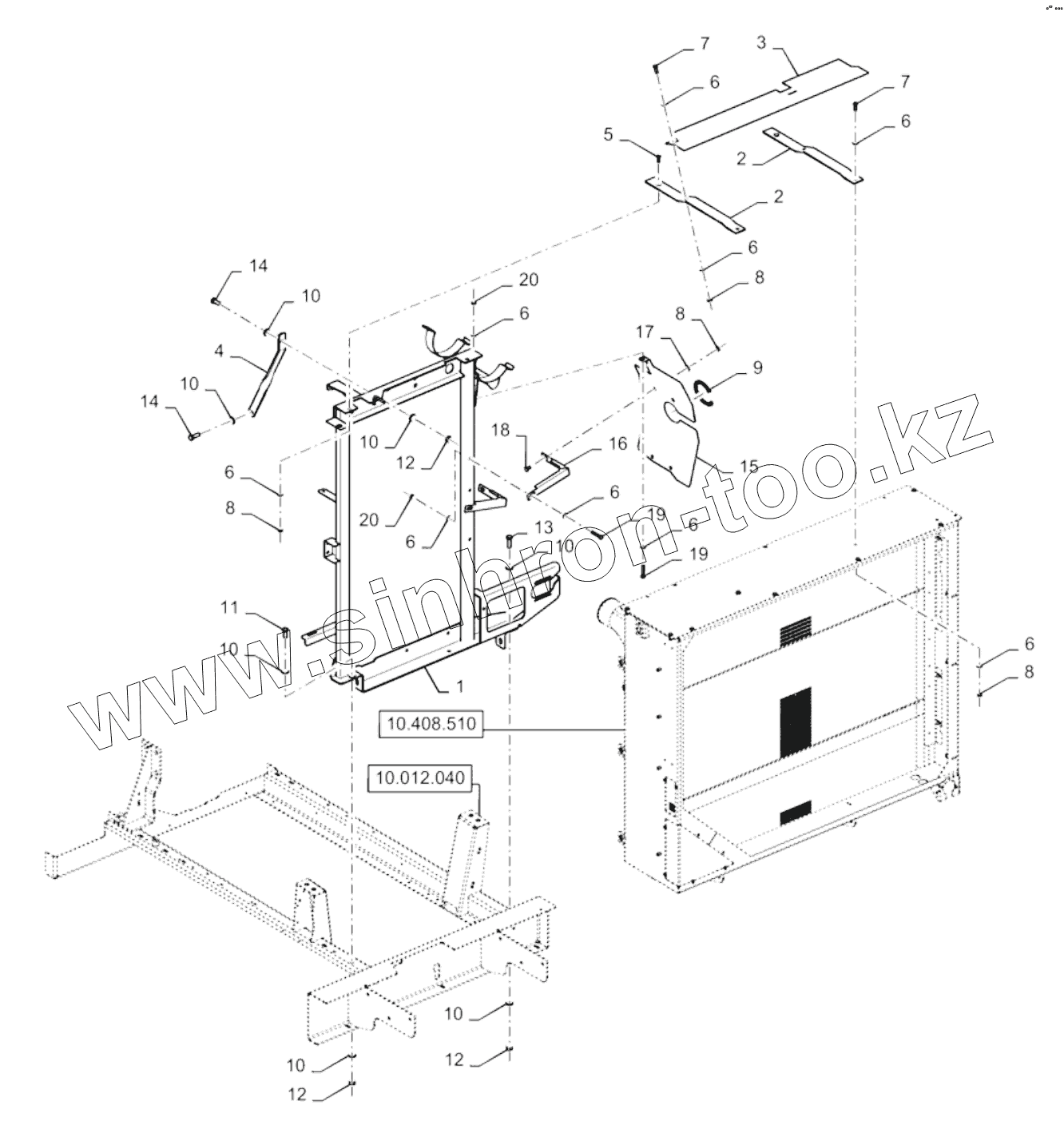

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). ENGINE GUARDS, FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
6
6
6
6
6
7
7
8
8
8
8
9
10
10
10
10
10
10
10
11
12
12
12
13
14
14
15
16
17
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 87757758 Support
2 87537933 Arm
3 87329687 Plate
4 84198730 Plate
5 14442131 Screw
6 322358 Belleville washer
7 43127 BOLT
8 9706690 Nut
9 291186 Protection strip
10 140046 Belleville washer
11 9706687 Bolt
12 9706685 Nut
13 86629541 Bolt
14 300389 Болт
15 84416445 Cover plate
16 84416473 Support
17 412650 Belleville washer
18 86507486 Carriage bolt
19 87015731 Bolt
20 412250 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
