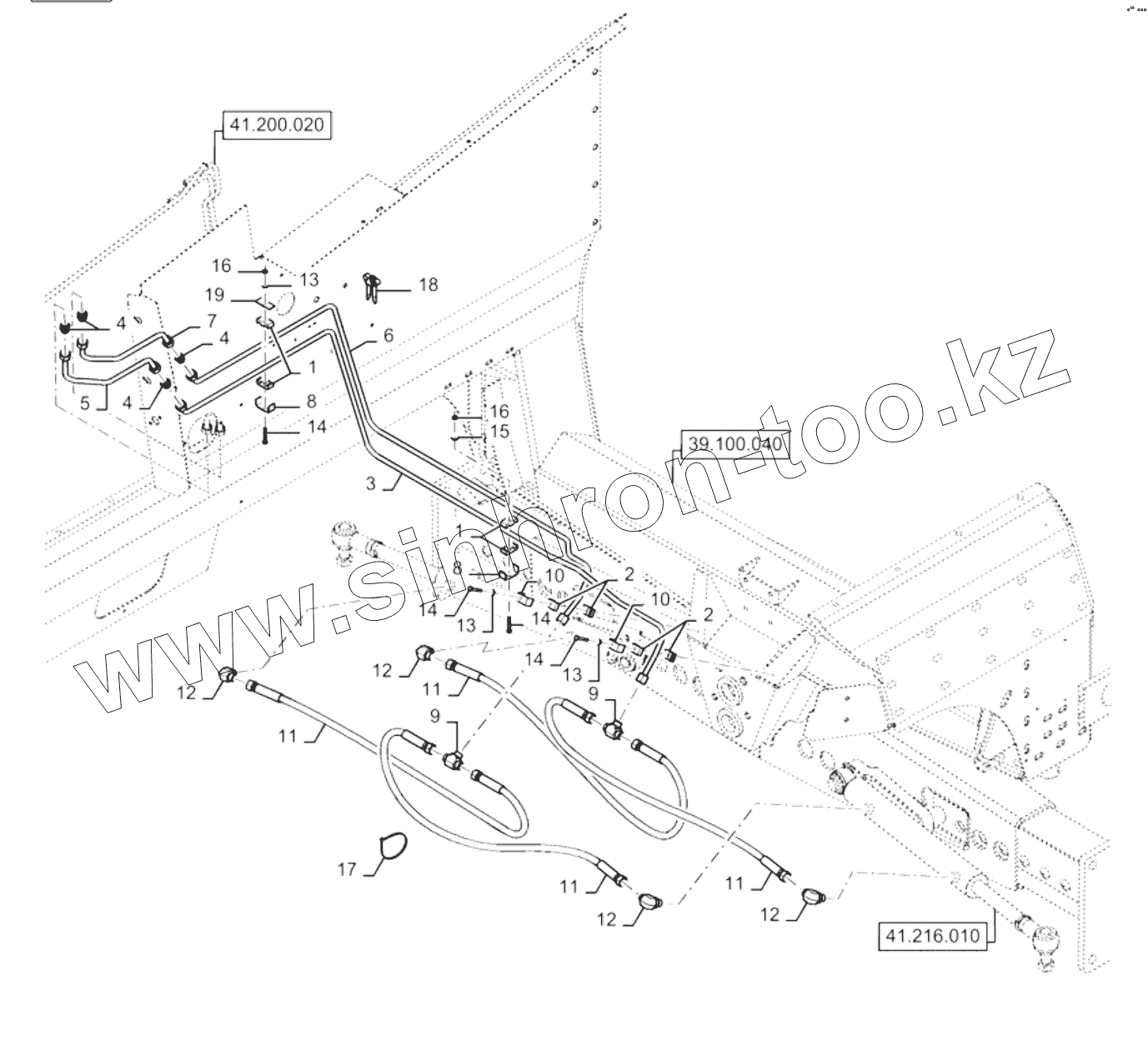

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). STEERING, HYDRAULIC CONTROL, PIPING

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

4

4

4

4

5

6

6

6

6

7

8

8

9

9

10

10

11

11

11

11

12

12

12

12

13

13

13

13

14

14

14

14

15

16

16

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	430357		Clamp
2	433008		Clamp
3	84371254		Hyd tube
3	84524762		Hyd tube
3	84368322		Hyd tube
3	84524770		Hyd tube
4	84431547		Union
4	84431547		Union
5	84524766		Hyd tube
6	84371256		Hyd tube
6	84524764		Hyd tube
6	84368324		Hyd tube
6	84524773		Hyd tube
7	84524768		Hyd tube
8	431941		Support
9	86533127		Tee
10	442340		Support
11	84068103		Hydraulic hose
12	86579691		ELBOW
13	322357		Шайба бельвиля
13	322357		Шайба бельвиля
14	86977790		Bolt
15	412649		Belleville washer
16	412152		Nut
16	412152		Nut
17	86566990		Cable tie
18	84484346		Strap
19	434097		Support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
