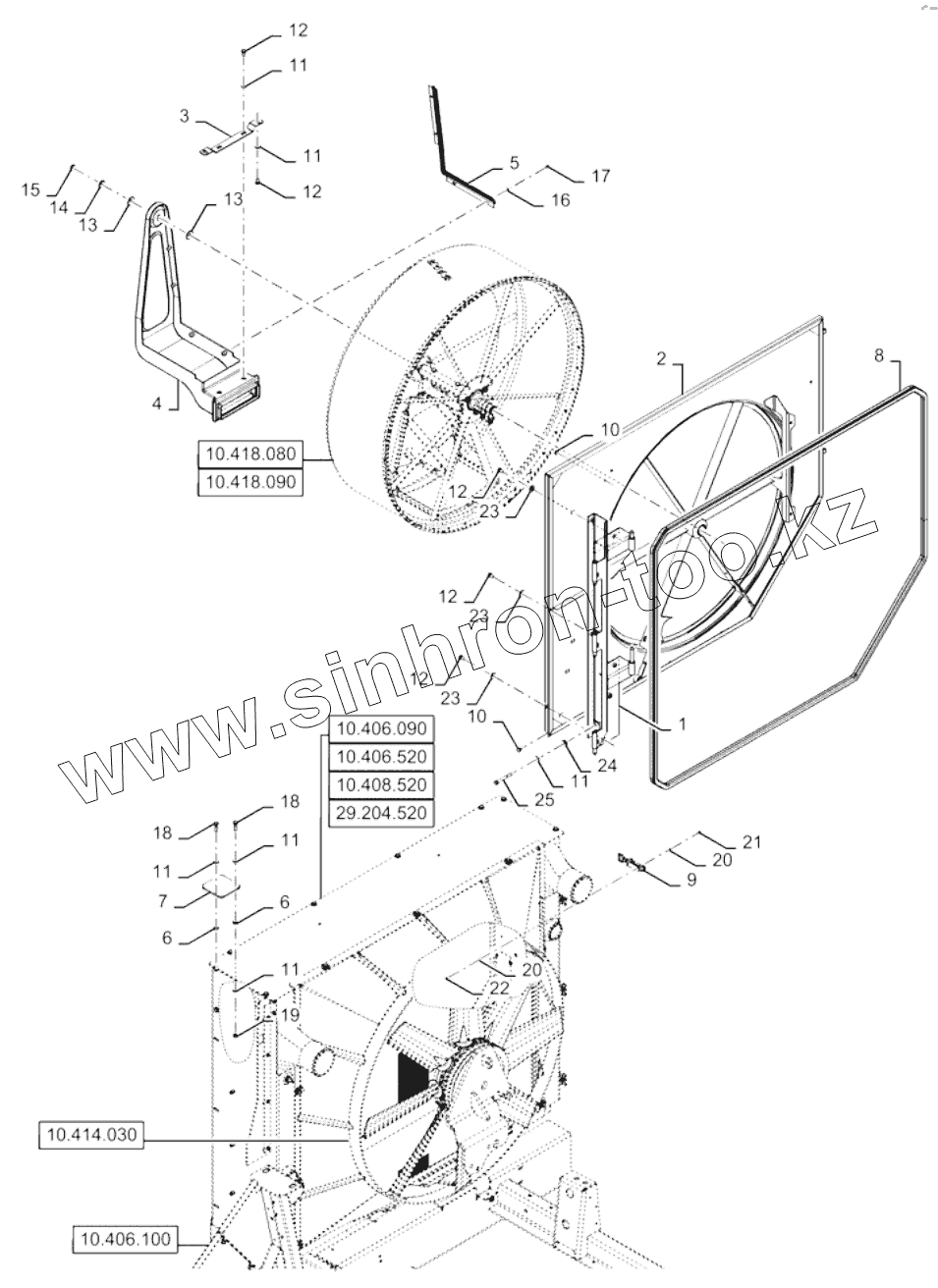

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). ROTARY SCREEN - FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
15
16
17
18
18
19
20
20
21
22
23
23
23
24
25
25
Позиция на иллюстрации Заводской номер детали Название детали
1 84243442 Hinge
2 84147492 Support
3 84077748 Support
4 84457619 Air duct
5 87642393 Brush
6 9812123 Bushing
7 84454091 Plate
8 401209 Seal protection
9 9513188 Latch
10 331233 Plug
11 322358 Belleville washer
11 322358 Belleville washer
12 120103 Bolt
12 120103 Bolt
13 543043 Washer
14 140046 Belleville washer
15 323238 Thin nut
16 322356 Belleville washer
17 86585706 SCREW
18 43128 BOLT
19 9706690 Nut
20 322355 Belleville washer
21 86511042 SCREW
22 100012 NUT
23 412650 Belleville washer
24 86592711 Washer
25 120062 Bolt
25 86977784 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
