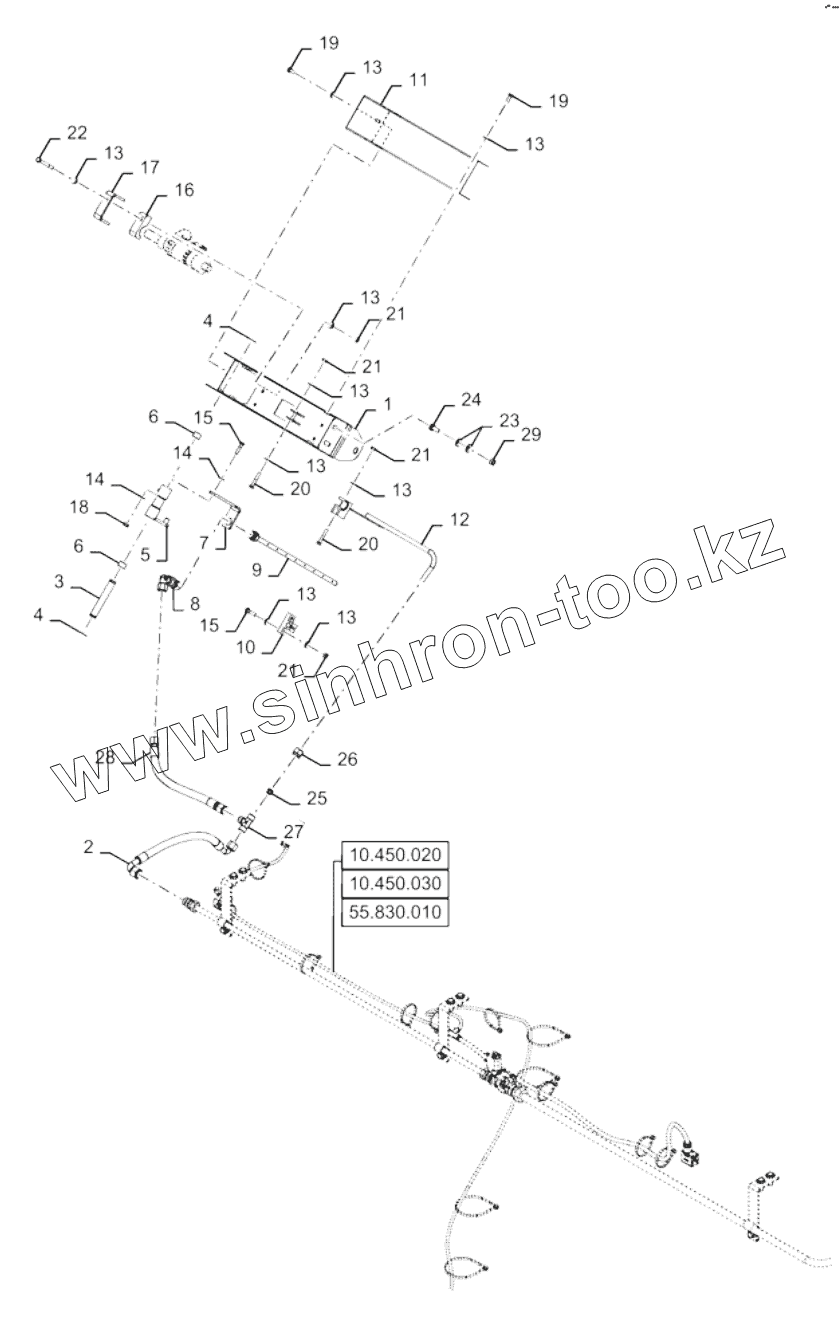

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). ROTARY DUST SCREEN DRIVE

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

6

7

8

9

10

11

11

12

12

13

13

13

13

13

13

13

13

13

14

14

15

15

16

17

18

19

19

20

20

21

21

21

21

22

23

24

25

26

27

28

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87687653		Support
1	87681398		Support
2	84172936		Hose
3	87680431		Shaft
4	301615		Snap ring
5	84164475		Support
6	421719		Bushing
7	87680231		Support
8	84007700		Elbow
9	87680229		Tube
10	87680232		Clamp
11	87681906		Plate
11	87687647		Plate
12	84164669		Support
12	87687650		Support
13	322357		Шайба бельвиля
14	86588499		Washer
15	86977786		Bolt
16	457546		Clamp
17	743318		Support
18	353308		NUT
19	86508568		BOLT
20	86977789		Bolt
21	9706755		Nut
22	338413		Bolt
23	322358		Belleville washer
24	120104		BOLT
25	150014		Ferrule
26	86548975		Pipe union nut
27	395472		3 way connection
28	87729116		Flexible hose
28	87729117		Flexible hose
29	9706690		Nut
