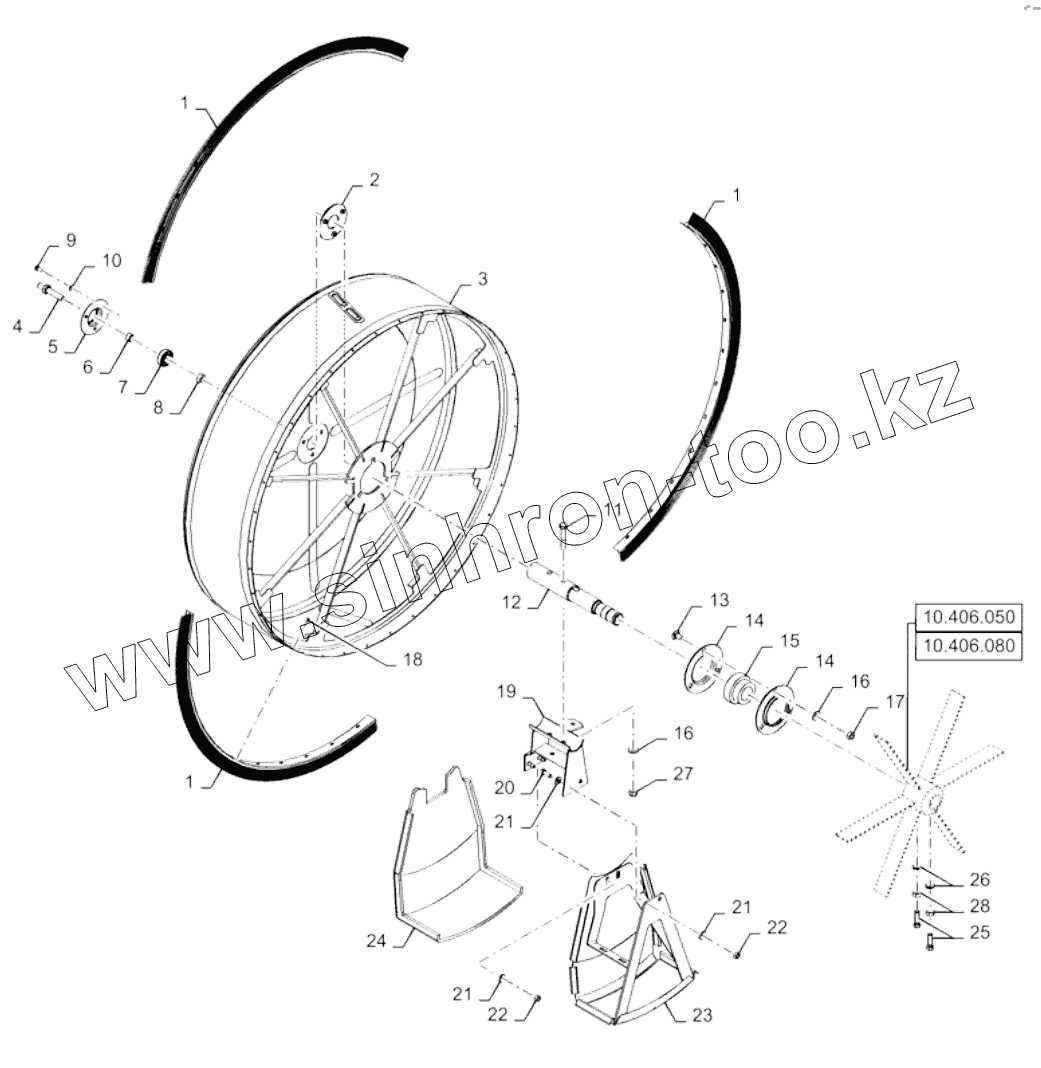

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). REVOLVING DUST SCREEN 38dm

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

3

3

4

5

6

7

8

9

10

11

12

12

12

12

13

14

14

15

15

16

16

17

18

19

19

20

21

21

21

22

22

23

23

24

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84057430		Brush
2	84071581		Plate
3	47389318		Screen
3	84454696		Screen
3	47389724		Screen
3	84458357		Screen
4	84032079		Bolt
5	365018		Bearing housing
6	434182		Bushing
7	362804		Ball bearing
8	9706685		Nut
9	86508568		BOLT
10	322357		Шайба бельвиля
11	120070		Bolt
12	84448897		Shaft
12	47389204		Shaft
12	84454915		Shaft
12	47389726		Shaft
13	120041		Carriage bolt
14	36403		Bearing housing
15	84814912		Ball bearing
15	322360		Ball bearing
16	140045		Belleville washer
17	100016		Гайка
18	425519		Rivet
19	84448887		Support
19	84454780		Support
20	120104		BOLT
21	322358		Belleville washer
22	9706690		Nut
23	84069815		Chute
23	84454748		Chute
24	87601497		Insulator
24	87601729		Envelope
25	391136		Set screw
26	86511323		WASHER
27	100037		NUT
28	100016		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
