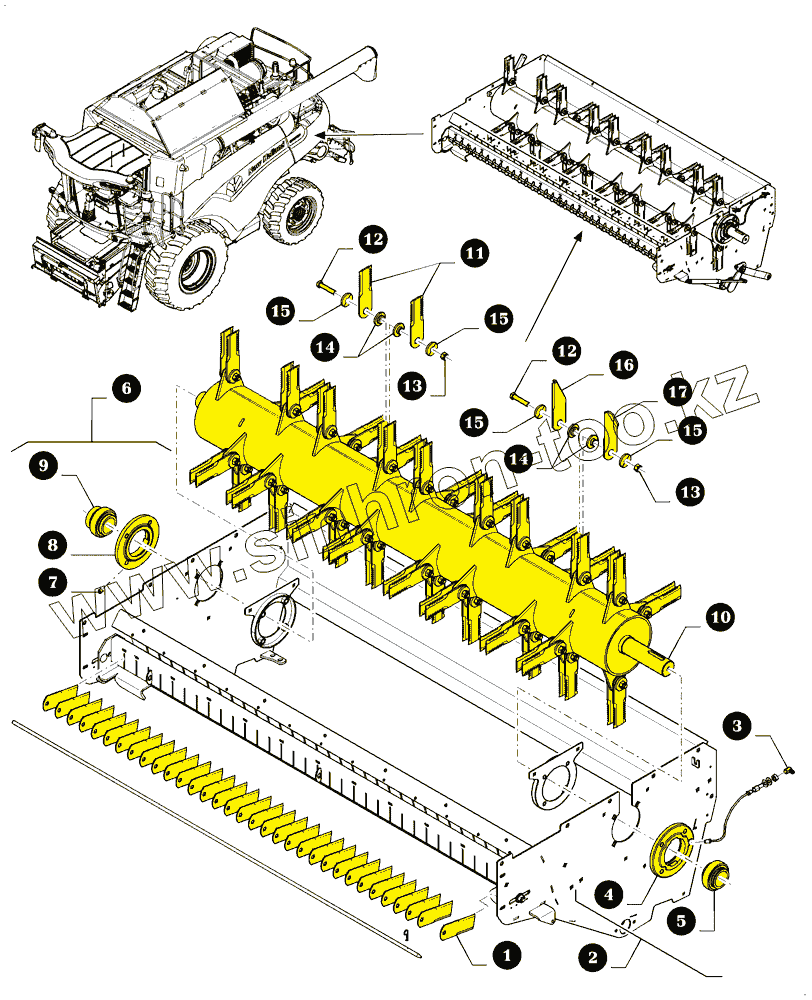

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). MAINTENANCE PARTS, CHOPPER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 87318524 Knife
1 87318524 Knife
2 84194396 Ball bearing
3 323713 Lube nipple
4 84171610 Bearing housing
5 87338614 Ball bearing
6 87328203 Ball bearing
7 321204 Шприц-масленка
8 87328197 Bearing housing
9 87338613 Bearing assy
10 84298236 Rotor
10 87341085 Rotor
10 87344730 Rotor
10 84298219 Rotor
10 87337743 Rotor
10 87337745 Rotor
10 87337744 Rotor
10 87337746 Rotor
11 87318316 Knife
11 87318316 Knife
11 87318316 Knife
11 87318316 Knife
11 87318316 Knife
11 87318316 Knife
11 87318316 Knife
11 87318316 Knife
12 87378017 Bolt
12 87378017 Bolt
12 87378017 Bolt
12 87378017 Bolt
12 87378017 Bolt
12 87378017 Bolt
12 87378017 Bolt
12 87378017 Bolt
13 412672 Nut
13 412672 Nut
13 412672 Nut
13 412672 Nut
13 412672 Nut
13 412672 Nut
13 412672 Nut
13 412672 Nut
14 87378123 Bushing
14 87378123 Bushing
14 87378123 Bushing
14 87378123 Bushing
14 87378123 Bushing
14 87378123 Bushing
14 87378123 Bushing
14 87378123 Bushing
15 87378124 Locking ring
15 87378124 Locking ring
15 87378124 Locking ring
15 87378124 Locking ring
15 87378124 Locking ring
15 87378124 Locking ring
15 87378124 Locking ring
15 87378124 Locking ring
16 87384920 Knife
16 87384920 Knife
16 87384920 Knife
16 87384920 Knife
17 87384918 Knife
17 87384918 Knife
17 87384918 Knife
17 87384918 Knife
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
